Nema17步进电机用GT2同步带轮轴

项目分类:通用机械零部件 发布时间:2025-01-20 ID:909840
  • Nema17步进电机用GT2同步带轮轴

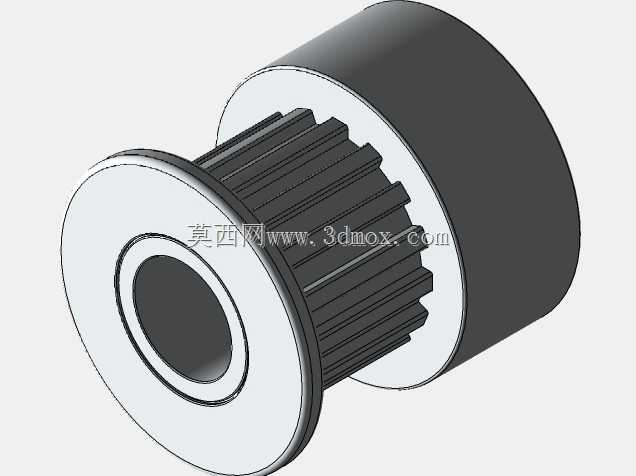

  在桌面级3D打印机、小型数控雕刻机、轻载自动化送料机构这类对传动精度有明确要求的小型设备里,同步带传动是兼顾成本、精度与维护便捷性的首选方案,而带轮与电机输出端的集成结构,往往是影响传动系统刚性与安装紧凑度的核心部件。这款适配Nema17规格步进电机的GT2同步带轮轴,就是针对小空间安装场景设计的一体化传动部件,区别于传统带轮与电机轴通过顶丝锁紧的分体结构,它直接将带轮齿形结构集成在电机输出轴端,从根源上消除了配合间隙带来的传动回差。

  从实际应用场景来看,这类结构常出现在打印幅面在300mm以内的FDM3D打印机X/Y轴传动端,还有小型桌面数控铣床的进给轴、实验室自动化采样设备的直线运动模组上,这些场景的共同特点是安装空间局促,负载扭矩普遍在0.5N·m以内,对传动背隙敏感,同时要求装配工序尽可能简化。传统分体式带轮需要先将带轮内孔与电机轴做公差配合,再拧紧径向顶丝固定,不仅装配时需要反复校准带轮的端面跳动,长期往复运动下顶丝还容易出现松动,导致传动丢步、定位精度下降,而一体化的带轮轴结构直接省去了这部分装配环节,电机出厂即可保证带轮齿形与输出轴的同轴度。

  设计层面上,这款带轮采用GT2齿形,也就是节距2mm的圆弧齿同步带轮,相比梯形齿的MXL带轮,GT2齿形的齿根应力分布更均匀,带轮与同步带啮合时的多边形效应更小,高速往复运动下的振动与噪音更低,16齿的齿数选择是小型传动场景的黄金参数——既不会因为齿数过少导致带的弯曲疲劳加剧,也不会因为齿数过多增大带轮的径向尺寸,挤占设备内部的安装空间。内孔直径设定为5mm,正好匹配市面上绝大多数42系列(即Nema17)步进电机的标准输出轴径,带轮的挡边结构做了一体化的凸缘设计,两侧凸缘的直径比带轮齿顶圆直径大1.5mm,能够有效防止同步带在高速往复运动中出现跑偏、掉带的问题,凸缘的边缘做了0.2mm的倒角处理,避免装配时刮伤同步带的带基。

  尺寸边界上,这款带轮轴的总长度控制在22mm,其中齿形段的长度为9mm,能够适配宽度6mm的标准GT2同步带,后端的轴段长度为13mm,插入电机端盖后不会与电机内部的轴承结构产生干涉,带轮的齿顶圆直径为9.7mm,节圆直径为10.19mm,在做传动比计算时可以直接套用标准GT2带轮的参数,不需要额外修正。安装时只需要将带轮轴的内孔与电机输出轴对准,通过轴端的紧定螺钉或者D型切面的过盈配合完成固定,不需要额外调整带轮的径向跳动,因为一体化加工的结构已经将齿圈与轴的同轴度控制在0.02mm以内,端面跳动控制在0.03mm以内,完全满足小型精密传动的精度要求。

  从结构强度的角度考虑,带轮的齿根厚度做了0.8mm的加厚处理,材料选用常用的45号钢或者铝合金6061,前者适合负载稍大的数控进给场景,后者适合对运动部件重量有要求的高速移动场景,两种材料的齿面都可以做阳极氧化或者发黑处理,提升齿面的耐磨性,长期与同步带的聚氨酯带基、钢丝芯层摩擦也不会出现过度磨损。带轮内孔与电机轴的配合公差选用H7/k6的过渡配合,既保证装配时不需要过大的压入力,又能保证配合面不会出现相对滑动,避免传动过程中出现丢步的问题。

  在实际选型过程中,工程师需要注意匹配对应宽度的同步带,同时确认电机的输出轴长度是否与带轮的轴段深度匹配,避免出现轴顶到带轮内孔底部导致安装不到位的问题。另外,这种一体化带轮轴的结构因为省去了分体带轮的轮毂部分,整体的转动惯量比同规格分体带轮低15%左右,对于需要频繁加减速的往复运动场景来说,更低的转动惯量意味着电机的动态响应更好,能够有效提升设备的运动速度与定位精度,减少电机的负载发热。
