脚踏驱动滚筒式洗衣装置结构设计

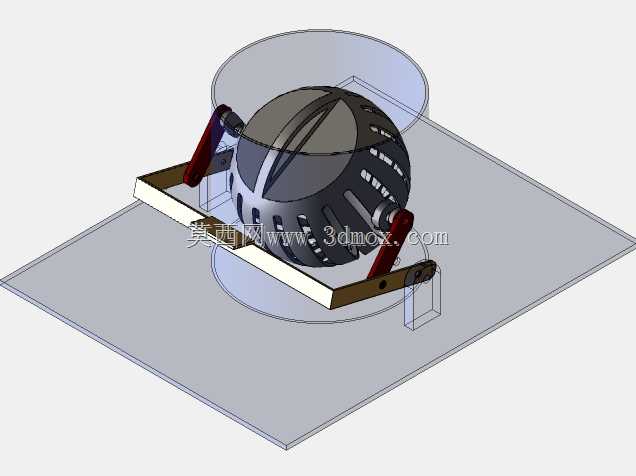

这款脚踏驱动的洗衣装置，核心适配无稳定电力供应的户外露营、偏远乡村居家、应急救灾安置等场景，完全依靠人力脚踏输入动力完成衣物洗涤作业，无需外接电源，摆脱了常规电动洗衣机对供电条件的依赖。从功能实现逻辑来看，装置核心的镂空滚筒作为衣物承载部件，筒壁开设均匀排布的沥水孔，洗涤过程中筒身随动力输入持续回转，带动筒内衣物在洗涤液中不断翻转、揉搓，配合筒内凸起的导流筋条提升衣物与水流、筒壁的摩擦接触效果，达到去污清洁的作用；脚踏输入的动力通过两侧对称布置的曲柄连杆结构传递，将脚踏端的往复摆动转化为滚筒的定轴回转运动，双侧传动的布局可以平衡单侧受力带来的偏载问题，降低传动部件的磨损速率，提升整体结构运行的平稳性。

设计过程中优先考虑了人力驱动的力效匹配，曲柄的力臂长度经过反复校核，确保普通成年人脚踏施力时处于舒适的发力区间，不会出现踩踏阻力过大导致操作费力的问题；滚筒的回转转速控制在适合洗涤的区间，既避免转速过高导致衣物贴附筒壁无法翻转揉搓，也防止转速过低导致洗涤效率不足。底座采用平板式支撑结构，安装时仅需放置在平整硬质地面即可，无需额外打膨胀螺栓固定，整体安装边界预留了足够的脚踏操作空间，两侧脚踏杆的活动范围内无突出干涉结构，使用者坐姿状态下即可完成踩踏操作，长时间操作也不易产生过度疲劳。

从结构布局来看，上方设置的敞口盛水腔用于盛装洗涤用水，滚筒整体浸没在盛水腔的液面以下，盛水腔底部预留排水接口位置，可外接管路排出洗涤后的污水，无需额外抬升装置倒水；滚筒端盖采用快拆式卡扣结构，取放衣物时无需拆卸额外紧固件，操作便捷。整体结构的运动部件均做了防磕碰的圆角处理，传动铰接位置预留润滑注油通道，日常维护仅需定期在铰接点加注润滑脂即可，无需复杂的专业维保。在尺寸设计上，滚筒容积适配单次3-4件日常衣物的洗涤需求，整体外形尺寸控制在可单人搬运的范围内，非使用状态下可放置在墙角等闲置空间，不会占用过多居住面积；盛水腔的边缘做了翻边强化处理，避免长期盛水导致腔壁变形，底座下方可增设防滑橡胶垫，在光滑地面使用时不会出现装置滑移的问题。

传动结构的连杆与曲柄铰接处采用耐磨衬套，降低反复摆动带来的磨损，延长部件使用寿命；滚筒采用镂空结构除了满足沥水需求，也能在回转过程中带动水流形成紊流，提升洗涤的均匀度，避免衣物局部缠绕导致的清洁不彻底问题。整个装置的结构件多采用常见的板材、型材加工，加工工艺门槛低，普通的机加工车间即可完成全部零部件的制作，适合小规模量产或者DIY自制，零部件的通用化程度高，易损件均可采用标准件替换，后期维护成本极低。
