紧凑型可折叠螺旋踏步梯结构设计

这款螺旋折叠踏步结构，核心适配狭小竖向空间的通行需求，常见于loft夹层、小型设备检修平台、船舶舱室、临时作业工位这类常规直梯或固定螺旋梯无法布置的场景。常规固定螺旋梯需要连续占用整段竖向投影空间，在非通行时段会挤占有限的平面作业面积，而这款折叠结构的设计核心，就是在非使用状态下可将踏步绕中心立柱依次收叠，大幅缩减水平投影占用面积，释放更多可用空间。

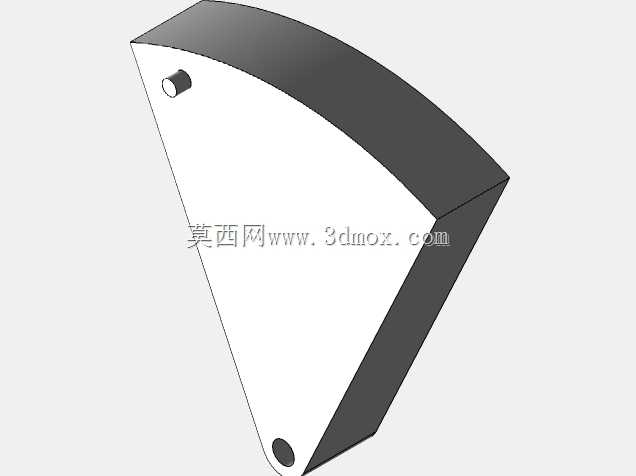

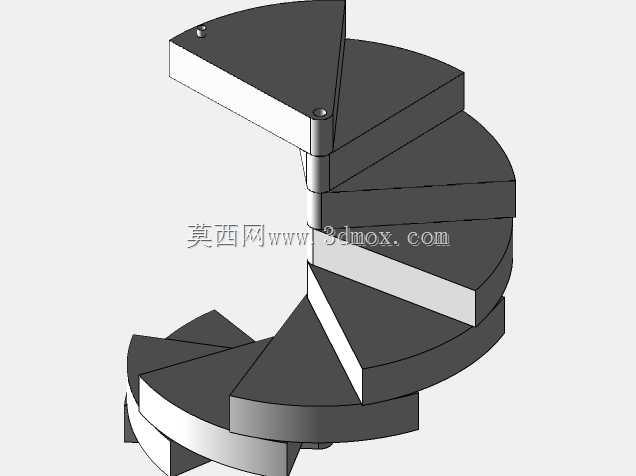

从结构逻辑来看，整个梯体以中心金属立柱为承载主轴，每一块扇形踏步都通过端部的铰接结构与中心立柱连接，相邻踏步之间设置有限位卡位结构，当踏步展开至水平状态时，卡位结构会自动锁止踏步的下翻角度，保证每一级踏步的承载面保持水平，单块踏步的扇形角度经过反复校核，既保证展开后相邻踏步之间形成连续的螺旋通行路径，踏步边缘的重叠量控制在合理范围，避免通行时出现踏空风险，同时也保证收叠时相邻踏步可以依次贴合在中心立柱侧方，不会出现结构干涉。

设计过程中首先要确定的是安装边界参数，中心立柱的底部需要与地面基础做刚性固定，顶部需要与上层平台或建筑结构做连接固定，整个梯体的水平投影半径根据通行需求设定，常规单人通行的场景下，踏步外沿到中心立柱的距离控制在300-350mm区间，既满足成年人脚面完全踏放的尺寸要求，也不会过度占用周边空间。踏步的竖向间距按照人体工程学要求设置在200-240mm区间，螺旋上升的旋转角度根据整体提升高度匹配，保证每一级踏步展开后的水平度偏差控制在1°以内，避免通行时出现坡面打滑的风险。

功能特性层面，每一级踏步的铰接位置都设置有阻尼结构，展开和收叠过程中不会出现突然下坠的情况，操作时只需要将最下方的踏步向下扳动至锁止位置，后续踏步会通过联动结构依次展开，收叠时只需要解锁最上方的踏步限位，即可依次将所有踏步向上翻折贴合在立柱侧方，收叠完成后整个梯体的水平厚度仅为单块踏步的厚度加上中心立柱的直径，相比固定螺旋梯可减少70%以上的水平空间占用。踏步的承载面做了防滑纹理设计，边缘做了圆角钝化处理，避免磕碰划伤，铰接轴选用耐磨金属材质，长期反复折叠使用也不会出现松旷异响。

实际应用中，这类结构还可以根据安装场景调整参数，比如在设备检修场景下，可以将踏步的承载能力提升至单人带工具的总重量150kg级别，铰接位置增加防尘密封结构，适配车间多粉尘的使用环境；在民用loft场景下，可以在踏步表面加装木质或装饰面板，兼顾结构实用性与室内装饰效果。安装时需要注意中心立柱的垂直度偏差不能超过千分之二，否则会出现踏步展开后卡位不对正、收叠卡顿的问题，底部固定点的混凝土强度需要满足C25以上要求，顶部连接点需要与结构主梁做刚性连接，避免使用过程中出现梯体晃动。

从建模逻辑来看，整个结构的参数化设计可以通过调整中心立柱直径、踏步扇形角度、踏步厚度、竖向间距这几个核心参数，快速适配不同提升高度、不同安装空间的需求，每一块踏步的铰接孔位、卡位凸台的位置都做了关联设计，调整参数后不需要重新绘制每一个零件，即可自动生成适配的整套梯体模型，大幅提升同类型结构的设计效率。建模过程中需要重点校核收叠状态下相邻踏步的间隙，预留0.5-1mm的装配间隙，避免加工误差导致收叠时出现摩擦卡滞，同时要校核展开状态下卡位结构的受力情况，保证在额定载荷下卡位结构不会出现脱开、变形的问题。
