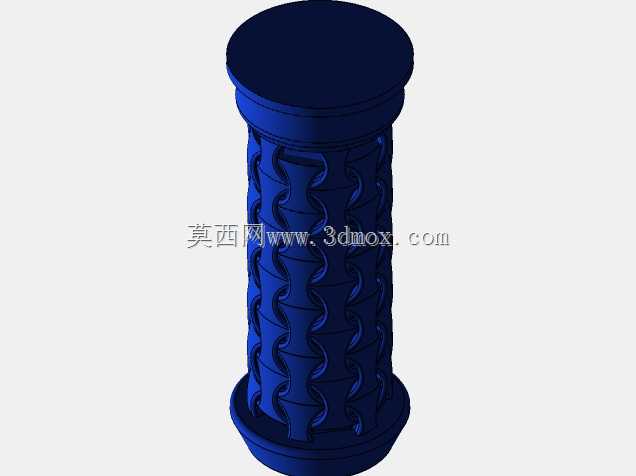

带复杂曲面纹理的圆柱握持结构件

日常接触的手持操作部件里，这类带连续曲面纹理的圆柱结构应用场景十分广泛，小到手动工具的防滑握柄、饮品容器的握持套，大到设备操作杆的手持段、健身器材的握持部，都能看到类似结构的设计逻辑。很多刚接触结构建模的从业者容易陷入误区，要么把防滑结构做成简单的滚花阵列，要么把曲面做的突兀硌手，忽略了握持类部件最核心的人机交互需求——既要保证足够的摩擦力防止操作时打滑，又要让曲面过渡顺滑，长时间握持不会产生明显的压痕与不适感。

做这个结构的建模练习时，首先要明确安装边界的约束：整体为同轴圆柱结构，上下端设置限位凸缘，凸缘直径略大于主体纹理段的最大外径，这部分的作用是在装配时限制握套的轴向窜动，比如套在金属杆外时，上下凸缘可以卡在安装槽内，避免使用过程中握套移位。主体段的曲面纹理不是随意做的凹凸造型，每一处内凹与外凸的曲率都经过反复调整，外凸的棱边做了足够的圆角过渡，不会出现尖锐棱边硌手的问题，内凹的曲面则形成了容纳手指指腹的空间，当使用者施力握持时，指腹能贴合在内凹曲面上，增大接触面积的同时分散局部压力。

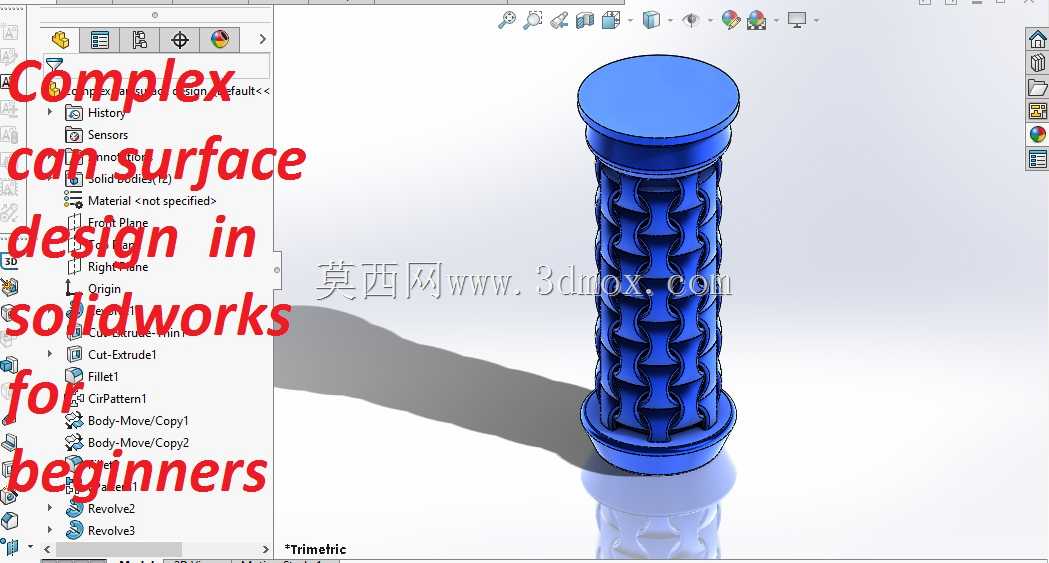

从设计思路上来说，这类结构不需要做复杂的装配拆分，一体化的曲面结构既可以通过注塑工艺直接成型，也可以作为金属握柄的机加工参考造型。建模时不需要堆砌过多的特征，先通过旋转特征做出整体的圆柱基体与上下凸缘，再做出单组曲面纹理单元，通过圆周阵列完成整圈的结构排布，最后对所有棱边做统一的圆角过渡，就能得到顺滑的整体造型。很多初学者容易在阵列环节出错，要么是纹理单元的尺寸没算好，阵列后出现曲面重叠或者间隙过大的问题，要么是忽略了阵列后的曲面合并，导致后续圆角特征报错，这就需要在做单组特征时就把控好圆周方向的尺寸占比，给相邻单元留出足够的过渡空间。

实际应用中，这类结构的尺寸适配范围很广，如果用作小型手动工具的握柄，整体长度可以控制在100-120mm，外径控制在25-30mm，刚好适配成年人手掌的握持跨度；如果用作饮品容器的握持套，长度可以根据瓶身尺寸调整到80-150mm，凸缘处可以做小尺寸的卡扣结构，直接卡在瓶身的限位槽里，不需要额外粘接就能固定。曲面纹理的深度也需要根据使用场景调整，带油污的作业场景下，纹理深度可以做到1.5-2mm，即使手上有油污也能保证足够的摩擦力；日常民用场景下，纹理深度控制在0.8-1.2mm即可，既能保证防滑效果，又不会因为纹理过深容易积存污垢，方便日常清洁。

很多人做这类握持结构时，会刻意追求造型的夸张感，把纹理做的十分复杂，反而忽略了结构的实用性。实际上这类与人手直接接触的部件，所有的造型设计都要服务于使用体验，曲面的曲率变化要贴合人手握持时的自然姿态，每一处凹凸都要有对应的功能作用，不能为了造型而造型。比如这个结构上的连续波浪形曲面，除了防滑的作用，还能在视觉上形成拉长的视觉效果，让圆柱结构不会显得过于笨重，同时连续的曲面没有清洁死角，不管是注塑成型后的飞边清理，还是使用过程中的擦拭清洁都十分方便。

从安装适配的角度来说，这类圆柱结构的内孔可以根据实际需求设计成光孔或者带键槽的结构，如果是作为外套式的握套，内孔尺寸要比被包覆的杆件外径大0.1-0.2mm，装配时可以通过过盈配合或者粘接固定；如果是一体化的金属握柄，内孔可以直接加工出安装螺纹，直接拧在操作杆的端部，安装拆卸都十分方便。上下端的凸缘除了轴向限位的作用，还能在部件跌落时起到缓冲作用，避免主体纹理段直接撞击地面造成曲面破损，提升部件的抗摔性能。
