双盘联动式重量平衡演示机构

　　这套双盘联动平衡结构，核心是通过对称布置的杠杆摇臂与垂直导向组件，实现两个承托盘的重量动态自平衡，常被用于基础力学教学演示、小型工位物料配重辅助、简易称重装置的原理验证场景，不少职业院校的机械基础实训台、科普场馆的力学互动展项，都会采用同原理的结构做直观演示，也有部分小型手工装配工位会借鉴该结构，做工具或待装零件的承托托架，减少操作人员取放物料时的抬升发力负担。

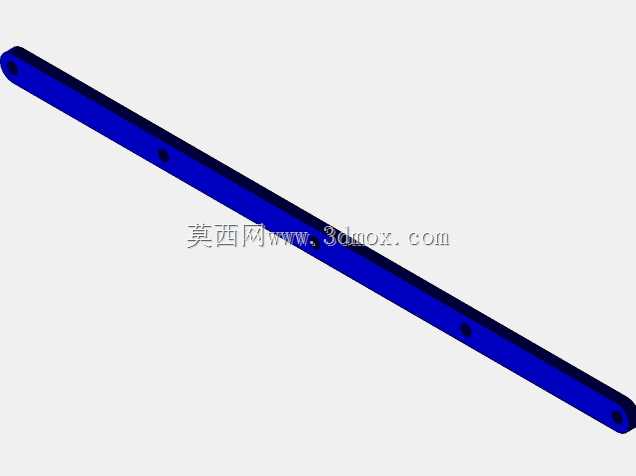

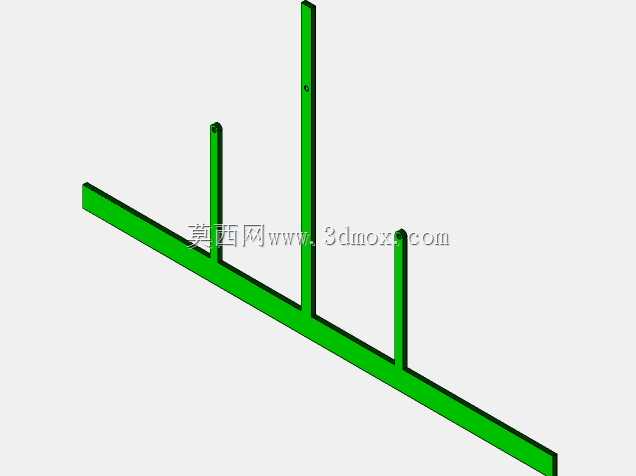

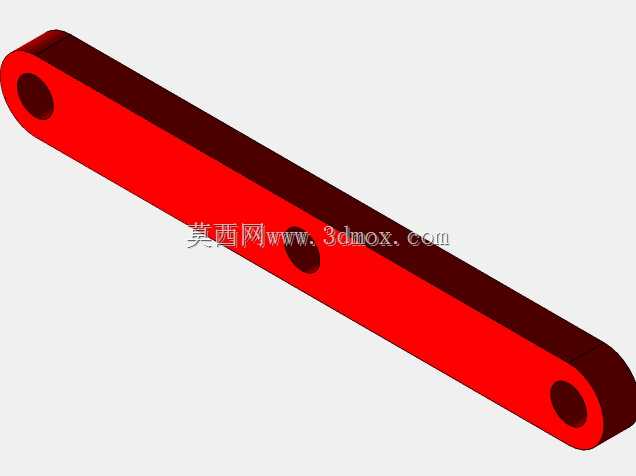

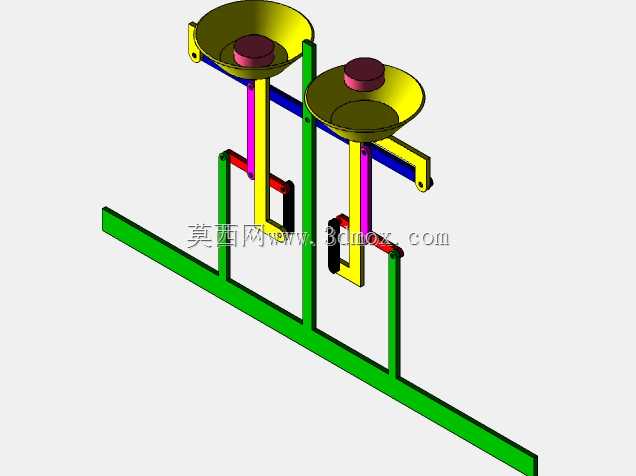

　　从结构设计逻辑来看，整套机构以底部通长的水平安装基座作为承载基准，基座上垂直固定两根平行的立式支撑立柱，作为整套摇臂组件的安装依托。每侧承托盘下方都连接一组垂直布置的导向滑杆，滑杆套在固定于立柱的导向套内部，保证承托盘仅能沿垂直方向上下位移，不会出现横向偏摆或转动。两侧摇臂采用交叉铰接的杠杆结构，铰接支点固定在立式立柱的中部位置，摇臂一端与对应侧承托盘的底部铰接，另一端通过横向联动杆与对侧的摇臂形成传动连接，当任意一侧承托盘放置重物产生向下位移时，杠杆会将位移量同步传递到对侧，配合预设的配重块实现两侧力矩的自动平衡，让两个承托盘始终保持动态的水平对位状态，不会出现单侧倾斜卡滞的问题。

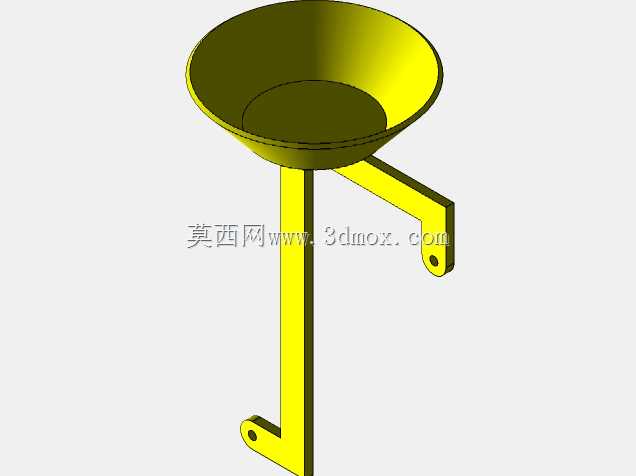

　　在安装边界与尺寸适配方面，底部水平基座的长度需覆盖两侧承托盘的最大展开间距，通常预留两侧各15mm的安装余量，通过基座上预设的沉头孔可直接固定在实训台面或设备支架上，不需要额外做复杂的调平结构。立式支撑立柱的高度，需匹配承托盘的最大上下行程，常规演示款的行程设置在80-120mm区间，保证放置不同重量物件时，承托盘不会触碰到基座表面，也不会向上脱出导向套的约束范围。承托盘采用敞口浅盘结构，盘径根据实际使用场景调整，教学演示款通常设置为120-150mm，可放置标准配重块做力学验证；工位辅助款可适当放大盘径，适配不同尺寸的工具或零件承托需求。

　　结构细节上，所有铰接位置都采用间隙配合的销轴连接，销轴端部加装防脱卡圈，避免机构往复动作时销轴脱出。垂直导向滑杆与导向套之间采用小间隙配合，表面做光滑处理减少滑动阻力，不需要额外加装直线轴承即可实现顺畅滑动，降低整体制造成本。承托盘中心位置预留配重块安装位，可根据实际承载需求更换不同重量的中心配重，调整整套机构的平衡阈值，适配不同重量区间的物件承托需求。整套机构没有复杂的弹性元件或电控组件，纯机械结构实现平衡功能，故障率极低，日常仅需在铰接点和导向面定期涂抹润滑脂即可长期稳定运行，非常适合对可靠性要求高、维护条件有限的教学或简易工位场景。

　　在实际功能表现上，当两侧承托盘放置的物件重量差在设计阈值范围内时，机构会自动调整两侧摇臂的摆角，最终让两个承托盘稳定在平衡位置，直观展示杠杆力矩平衡的力学原理；如果用于工位辅助承托，操作人员取放物料时，机构会随物料重量变化自动调整承托高度，始终让承托盘保持在便于取放的高度区间，减少反复抬升重物的动作损耗。部分同原理的衍生结构，还会在摇臂铰接位置加装角度指针与刻度盘，直接通过摆角换算两侧的重量差值，作为简易的重量对比装置使用，不需要额外加装称重传感器即可实现直观的重量比对，结构简单且实用性强。
