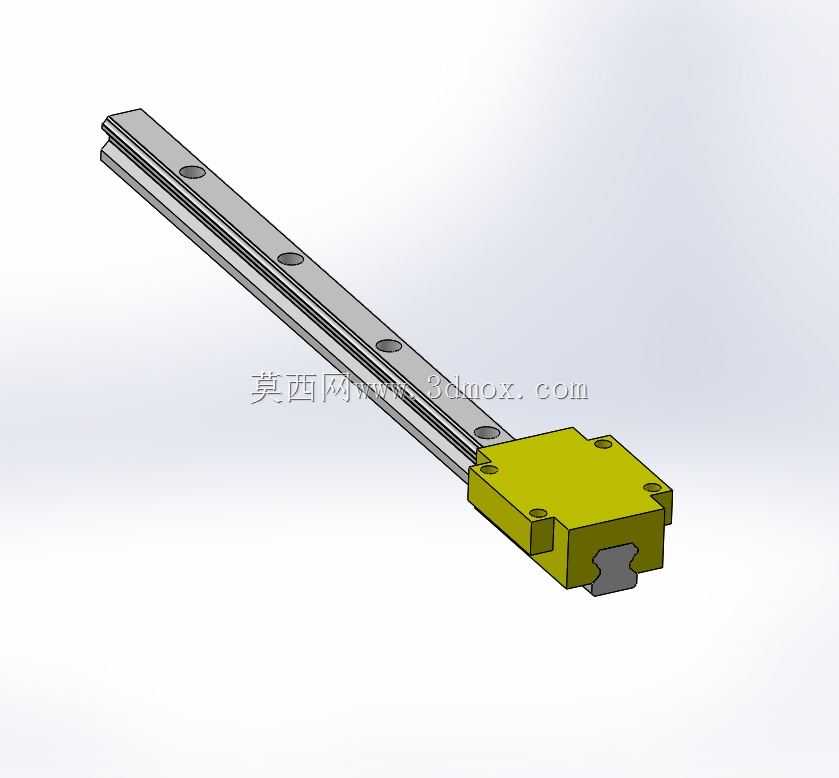

FL15CC型滚动直线导轨副结构设计

　　在数控加工中心、精密检测设备、自动化输送线、3D打印设备等需要高精度直线运动的场景中，直线导轨副是承担运动导向、负载承载核心功能的基础部件，FL15CC型属于低组装法兰型滚珠直线导轨，适配15mm宽度规格的导轨轨体，在中小型自动化设备的直线运动模组中应用占比极高。从实际选型适配角度看，这类导轨的滑块采用法兰式安装结构，安装孔位分布在滑块本体两侧的凸缘上，相比四方型滑块，不需要在安装基座上加工沉头避让槽，对于厚度有限的安装板、铝型材搭建的模组框架来说，安装适配性更强，能有效降低安装面的加工难度。轨体部分采用标准的四方截面设计，轨体上的安装沉孔沿长度方向等距分布，沉孔尺寸适配常规内六角圆柱头螺钉，

　　安装时可以直接将导轨锁紧在设备的安装基准面上，不需要额外的压板辅助固定，在行程1米以内的短行程运动场景中，这种安装方式的刚性完全满足使用需求。设计层面，该导轨副采用滚珠循环滚动的接触形式，滑块内部集成了滚珠回流通道、保持架、密封端盖结构，滚珠在导轨滚道与滑块滚道之间形成四点接触结构，能够同时承受径向载荷、反径向载荷以及两个方向的倾覆力矩，对于单导轨支撑的悬臂式运动结构，这种承载特性可以有效降低运动过程中的偏载磨损，提升运动平稳性。滑块两端的密封端盖采用双唇密封结构，内层密封唇贴合导轨表面，阻挡外界的切屑、粉尘进入滑块内部滚道，外层密封唇可以刮除导轨表面附着的大颗粒杂物，在有少量切削液飞溅的机加工场景中，

　　这种密封结构能大幅延长导轨的维护周期。从安装边界尺寸来看，该型号导轨的轨体宽度为15mm，轨体高度15mm，滑块总长度适配常规15规格法兰滑块的尺寸参数，安装孔的孔距、孔径符合通用直线导轨的互换性标准，在设备改造、旧机维修替换场景中，不需要重新加工安装基座的孔位，就能直接替换同规格的其他品牌同类型导轨，降低改造成本。在实际功能表现上，这类导轨的滚动摩擦系数仅为滑动导轨的1/50左右，运动驱动力小，低速运动时不会出现爬行现象，能够实现微米级的进给精度，在精密点胶、视觉检测对位、小型零件铣削加工等需要微进给的场景中，能有效保证运动位置的重复定位精度。设计建模过程中，对滚道的曲率半径、滚珠的直径公差、回流通道的顺滑过渡做了等比例还原，

　　滑块上的油嘴接口、密封件的安装卡槽、轨体两端的限位螺钉孔位都做了完整建模，结构工程师在做整机装配设计时，可以直接调用该模型做干涉检查，不需要再对导轨的安装避让空间做二次测绘。需要注意的是，这类导轨在竖直安装使用时，需要额外增加制动或者配重结构，因为滚动导轨的摩擦阻力小，断电后滑块会在负载重力作用下自行滑移，在做设备结构设计时要提前预留制动组件的安装空间；另外导轨的安装基准面需要保证平面度公差在0.02mm/1000mm以内，如果安装面平面度超差，会导致导轨安装后产生内应力，运行时出现卡顿、磨损加快的问题。在光伏组件搬运机械手、锂电池叠片设备的直线运动模组中，这类小规格法兰导轨因为安装空间占用小、承载能力适配中小型负载，应用非常广泛，相比宽规格导轨，它的运动惯量更低，适配小功率伺服电机就能驱动，能有效降低设备的整体制造成本。建模时对滑块的倒角、安装孔的沉头深度、轨体端部的倒角都做了符合加工工艺的还原，没有出现工艺无法实现的尖角、薄壁结构，模型的装配关系完全按照实际导轨的装配逻辑搭建，滚珠与滚道的接触位置、保持架的安装位置都和实物一致，工程师在做运动仿真时，可以直接模拟滑块在轨体上的滑动过程，验证运动行程内是否存在结构干涉。
