HIWIN微型MGN09与MGN12线性导轨结构

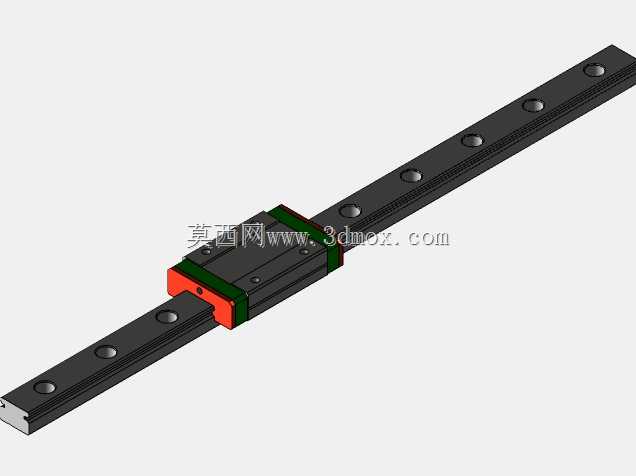

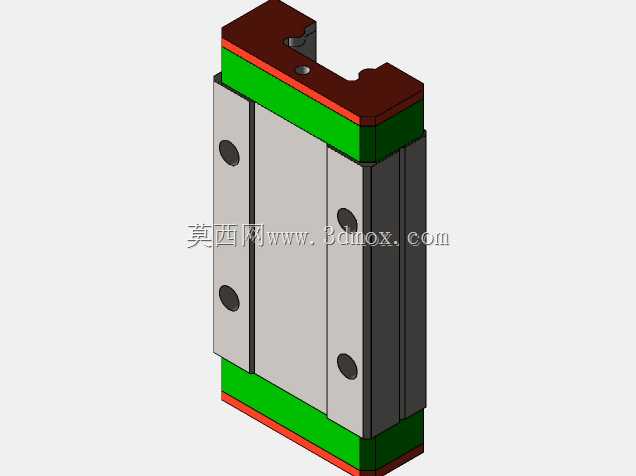

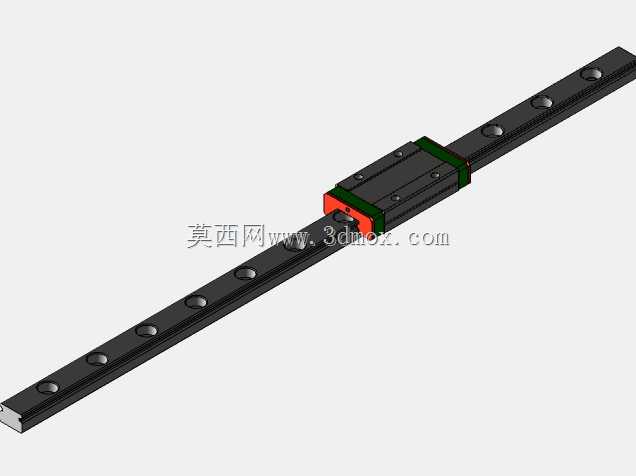

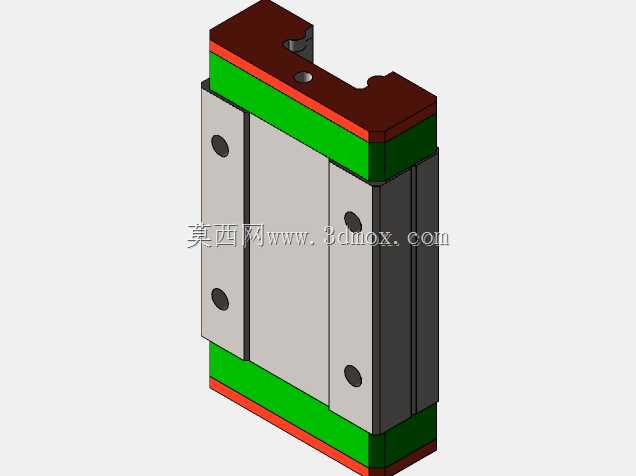

做小型自动化设备结构设计时，微型线性导轨的选型往往直接决定整机的运行精度与紧凑度，这次建模的HIWIN MGN09与MGN12两款导轨，是桌面级检测设备、小型点胶工位、3C产品装配治具里最常用的传动导向部件。日常做方案时，很多新手容易忽略安装边界的预留，这两款导轨的滑块端面预留了润滑脂注油位，建模时特意把注油嘴的安装沉孔做了还原，避免后期装配时注油嘴和周边的拖链支架、传感器安装座产生干涉。从功能特性来看，这类微型导轨采用双列滚珠循环结构，接触角设计为45度，四个方向都能承受均等的额定载荷，相比普通的光轴导向，它的侧向抗倾覆能力更强，哪怕是悬臂式的小型滑台，在额定负载范围内也不会出现爬行卡顿的问题。设计建模过程中，先根据官方样本的安装孔位参数还原了导轨本体的沉孔位置，MGN09的导轨宽度为9mm，MGN12为12mm，两款导轨的安装孔距都做了等距阵列还原，滑块的安装螺纹孔位置也严格对应实际安装尺寸，方便设计人员直接调用模型完成安装板的孔位配做，不用反复核对样本参数。实际应用场景里，MGN09多用于负载更小的视觉检测滑台、手机屏幕贴膜工位这类对安装空间要求极高的场合，它的滑块总高度更低，能有效压缩设备的Z向空间；MGN12则可以承载稍大的负载，常见于小型桌面点胶机的Y轴传动、小型物料分拣机构的直线导向工位，它的额定动载荷比MGN09高出近40%，能适配更高的运行加速度。建模时还还原了滑块两端的防尘刮片结构，实际工况中如果车间有少量粉尘、切削液飞溅，刮片能阻挡杂质进入滚珠循环轨道，延长导轨的维护周期，很多设计人员做方案时容易忽略刮片的厚度尺寸，导致滑块运行到行程末端时和端盖产生硬碰撞，这次的模型特意把刮片的突出厚度做了准确还原，方便设计人员做行程限位时预留足够的安全距离。另外，导轨的端面倒角、安装沉孔的倒角细节也都做了还原，这些细节虽然不影响功能，但在做装配干涉检查时，能避免出现虚拟装配无干涉、实际装配倒角卡滞的问题。对于做非标设备的结构工程师来说，这类通用标准件的模型精度直接影响整体设计效率，调用准确的模型可以省去反复核对安装尺寸的时间，也能避免后期加工安装板时出现孔位错位的问题。
