带安装座开槽式直线导向导轨结构

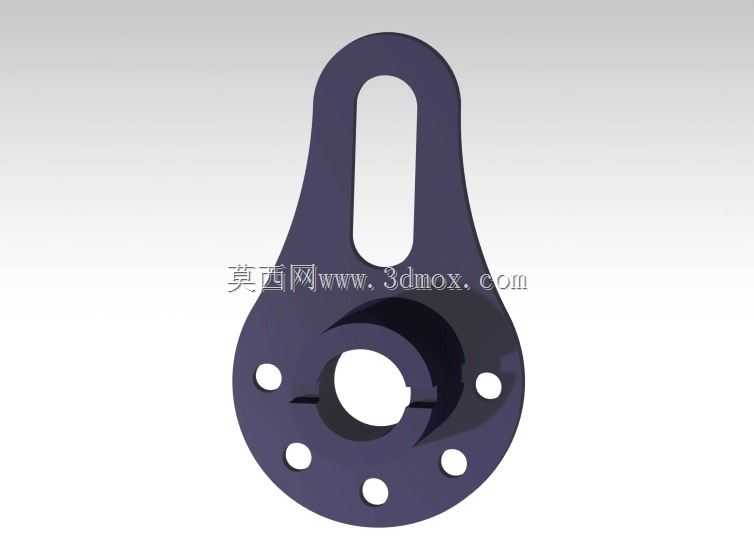

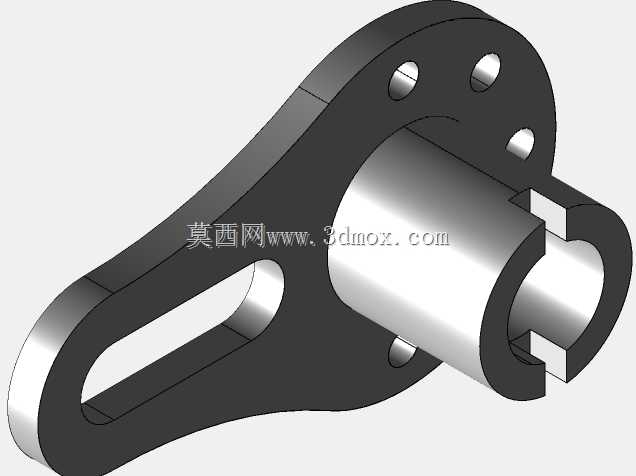

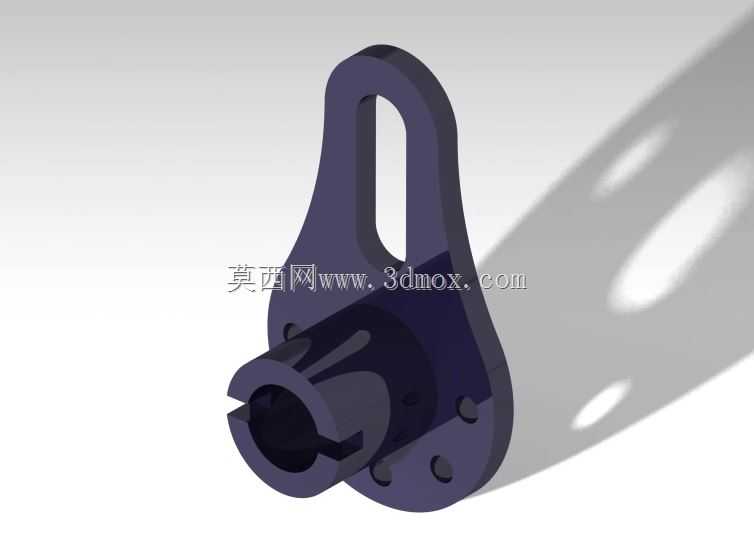

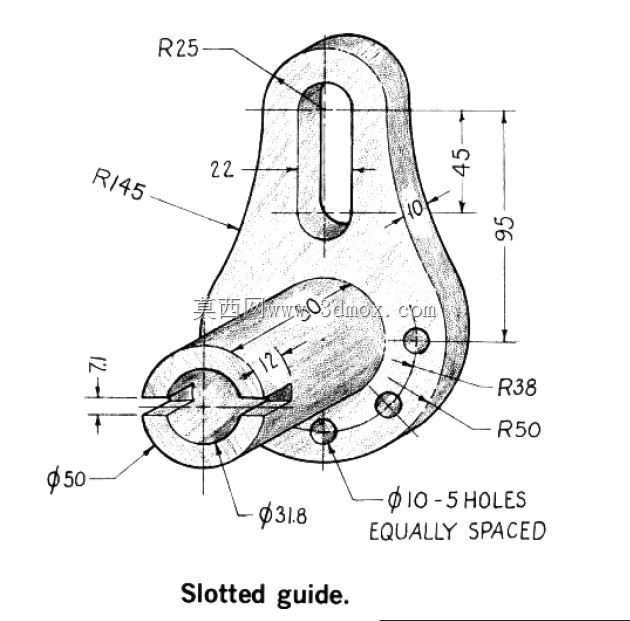

　　补偿机架焊接或者机加工带来的装配误差，不需要额外做调整垫片，现场装配的效率能提升不少，耳板上分布的几个沉头孔是用来穿内六角螺钉把导轨固定在设备机架上的，沉头结构能保证螺钉安装完成后头部不突出安装面，不会和滑动的部件产生运动干涉。圆筒段的轴向开槽是这个导轨的核心功能结构，槽口沿着圆筒的轴向贯通，和内部的导向孔连通，一方面这个槽可以给配套的滑动件提供避让空间，让滑动件上的拨杆或者连接臂能从槽里伸出来，带动外部的执行部件做直线往复运动，另一方面开槽结构能让圆筒段具备微小的弹性变形量，当导向孔和配套轴的配合间隙因为磨损变大的时候，可以通过圆筒外圈的锁紧件收紧槽口，补偿磨损间隙，延长整个导向副的使用寿命，不用频繁更换导轨或者配套的导向轴。在自动化输送线、工装夹具定位单元、小型专用机床的进给模组里，这类带一体式安装基座的开槽导轨是很常见的导向承载部件，和常规光轴导轨、滚珠直线导轨不同，它的导向槽直接开设在主体结构上，不需要额外搭配滑块衬套就能实现滑动副的配合，在低速、轻载、行程不长的工位上用得尤其多。从结构上看，这个导轨的主体分为两个功能段，一端是带长圆形调节孔的安装耳板，另一端是带轴向开槽的圆筒导向段，耳板和圆筒段做了一体化的过渡连接，没有拼接焊缝或者紧固件连接的接缝，整体受力的连续性更好，不会在长期往复受力的情况下出现连接部位松动的问题。耳板上的长圆孔不是普通的安装过孔，它的长轴方向和导轨的导向方向垂直，安装的时候可以在这个方向上微调导轨的位置，

　　设计这类导轨的时候，首先要考虑的是安装面的平面度要求，因为耳板和圆筒是一体结构，如果安装的时候机架面不平，拧紧螺钉之后会让圆筒段产生形变，导致内部导向孔的圆度超差，滑动的时候就会出现卡滞、阻力变大的问题，所以通常会要求安装面的平面度控制在0.05mm以内，安装前要清理焊渣、毛刺这些凸起杂质。然后是导向孔和配套滑动轴的配合公差，因为是滑动摩擦配合，不能选太紧的过渡配合，一般选H8/f7的间隙配合就足够，既能保证导向精度，不会出现横向的窜动，又不会因为间隙太小导致滑动阻力过大，尤其是在车间有粉尘、切削液的环境里，适当的间隙还能容纳少量的污物，减少磨粒磨损的影响。从安装边界来看，这类导轨的耳板轮廓尺寸要和机架的安装梁宽度匹配，

　　不能让耳板突出机架边缘太多，避免和周边的管线、其他部件产生干涉，圆筒段的轴向长度要比实际需要的工作行程长10到15mm，给滑动件留出两端的极限位置缓冲余量，防止滑动件在行程终点直接撞到耳板的过渡面上，造成结构磕碰损坏。实际使用的时候，这类导轨通常不需要加装复杂的润滑系统，因为大多用在低速运动的工位，定期在导向孔和开槽位置涂抹少量锂基脂就能满足润滑要求，相比带滚珠的直线导轨，它的抗粉尘、抗切削液污染的能力更强，在焊接工位、冲压上下料工位这类环境比较恶劣的地方，维护成本要低很多。另外要注意的是，圆筒段的开槽位置要和滑动件的受力方向匹配，尽量让滑动件的工作载荷方向垂直于开槽的开口方向，这样槽口的位置不会直接承受径向的工作载荷，

　　避免槽口出现张开变形，导致导向精度下降，如果载荷方向不可避免要对着槽口，就要在圆筒外圈加装一个抱紧环，限制槽口在受力时的张开量，保证配合间隙的稳定。很多新手设计这类结构的时候，容易忽略耳板和圆筒段过渡位置的圆角处理，做成直角过渡，这样在长期受交变载荷的时候，过渡位置会产生应力集中，很容易出现疲劳断裂的问题，所以在建模的时候一定要在过渡位置加上足够大的铸造或者机加工圆角，分散应力，提升结构的疲劳强度。还有耳板上的长圆孔，两端的半圆直径要比选用的安装螺钉大1mm左右，既保证足够的调节量，又不会因为孔太大导致螺钉的压紧面不够，出现固定不牢的问题，长圆孔的长度一般控制在5到8mm就足够应对常规的装配误差，太长反而会降低耳板的结构强度。
