立式承压臭氧氧化反应容器结构分析

在工业水处理、精细化工氧化工段、市政污水深度处理场景中，承压式臭氧氧化容器是核心反应载体，这类设备需要长期承受0.1-0.3MPa的臭氧混合气内压，同时还要耐受臭氧强氧化腐蚀，以及进出气口、底部支撑位置的局部应力集中，因此在结构设计阶段开展有限元力学分析，是规避壳体开裂、密封失效、支撑脚变形等工程故障的必要环节。

从实际工程应用来看，这类立式臭氧氧化容器通常安装在水处理车间的设备平台上，底部通过均布的支撑脚与预埋钢板焊接固定，顶部设置臭氧进气口、尾气排放口与检修人孔，侧部开设工艺水进出接口、压力表与安全阀安装位，内部通常配套布气装置、催化剂填料托架，整体安装边界需要预留顶部1.2米以上的检修操作空间，侧部距离墙体或相邻设备不小于0.8米，满足管道连接与日常巡检的操作需求。

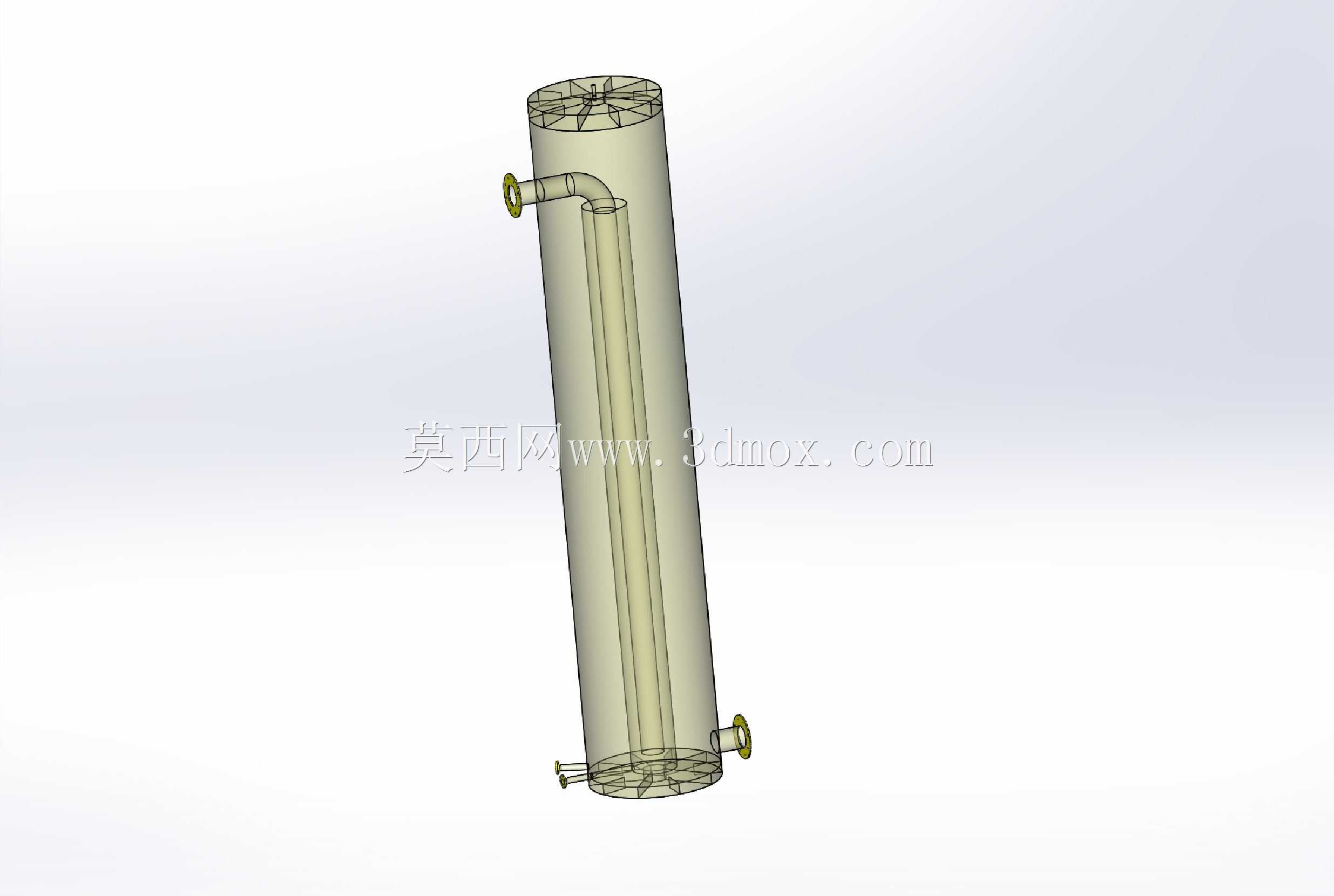

本次分析的立式臭氧氧化容器，整体采用长筒形承压结构，筒体段为等直径薄壁圆筒，上下端采用标准椭圆形封头，这种结构形式相比平盖封头可以大幅降低端盖位置的弯曲应力，减少壁厚冗余。在建模阶段首先对结构进行合理简化，忽略焊缝余高、小直径螺纹孔、密封槽等对整体应力分布影响极小的局部特征，将支撑脚底部设置为全约束边界条件，在筒体内壁、封头内壁施加均匀内压载荷，同时对侧部接口位置施加管道附加载荷，对顶部封头施加检修工况下的局部人员载荷，还原设备实际运行中的受力状态。

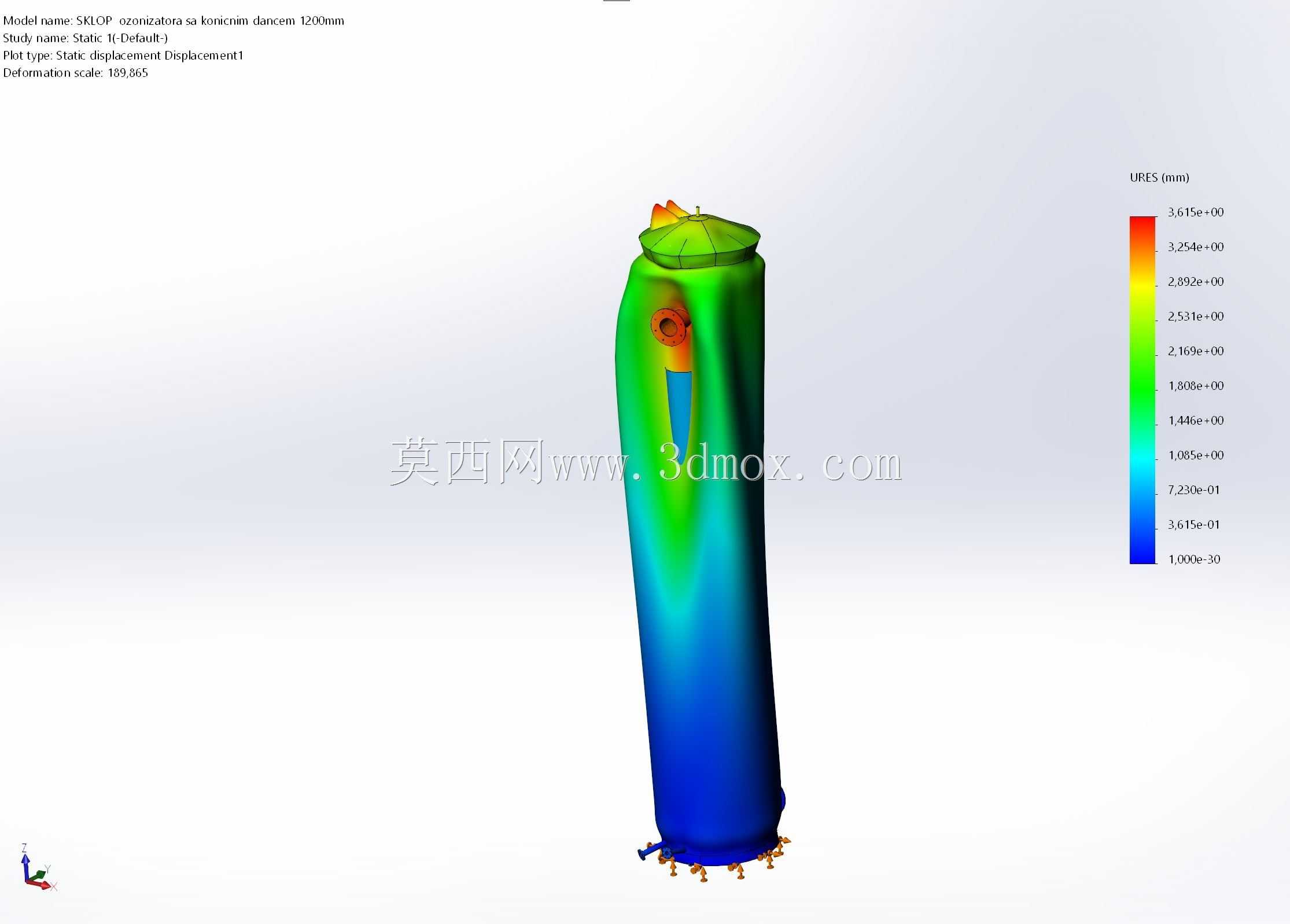

从位移变形分析结果来看，设备最大变形位置出现在顶部封头中心区域，沿筒体轴向向上产生微小位移，变形量从顶部向底部支撑位置逐步递减，筒体中段的径向变形量控制在壁厚允许的弹性变形范围内，底部支撑位置因为全约束设置，变形量趋近于零，这种变形分布符合立式内压容器的受力规律，说明筒体的长径比设置合理，没有出现长径比过大导致的筒体失稳风险。在应力分布层面，高应力区域主要集中在侧部接口与筒体的相贯线位置、底部支撑脚与下封头的焊接连接位置，这些位置是结构不连续导致的局部应力集中区，也是工程实际中最容易出现疲劳裂纹的位置，分析结果显示这些区域的最大应力值低于材料在臭氧腐蚀环境下的许用应力值，满足强度设计要求，针对应力集中位置可以通过增加补强圈、倒圆角过渡、增加焊接焊脚高度的方式进一步降低局部应力峰值，提升设备长期运行的可靠性。

在设计思路上，这类臭氧氧化容器的壁厚计算首先依据内压容器强度计算公式确定基础壁厚，再额外增加2mm的腐蚀裕量，抵消臭氧与水汽共同作用下的材料腐蚀减薄，材质通常选用316L不锈钢或者内衬氟塑料的碳钢材质，避免臭氧氧化导致的材料脆化。支撑脚的数量根据设备总重与充水重量确定，沿下封头圆周均布，每个支撑脚的底板尺寸满足混凝土基础的承压要求，避免基础压溃。侧部接口的位置设置需要避开筒体的焊缝区域，接口的伸出长度满足管道法兰的安装操作空间，顶部人孔的尺寸满足内部填料更换与检修人员进出的需求。

从工程落地的角度来看，这类有限元分析结果可以直接指导后续的施工图设计，针对应力集中区域的结构优化可以减少设备制造阶段的材料浪费，同时避免后期运行中出现结构失效问题，相比传统的纯公式计算，有限元分析可以更直观地展示整个结构的应力与变形分布，发现公式计算无法覆盖的局部应力集中问题，对于承压类环保反应设备的设计优化有很强的实际指导意义。在实际选型过程中，还需要结合处理水量、臭氧投加量、反应停留时间确定容器的总容积，再根据容积确定筒体的直径与高度，匹配对应的接口尺寸与支撑结构，确保设备既满足工艺反应需求，又满足结构力学性能要求，在长期带压运行过程中保持结构稳定，杜绝泄漏、开裂等安全隐患。
