气动式自动油液与空气一体式过滤清洁装置

　　在工业流体处理、车间气源净化、中小型液压站运维、汽修门店保养作业这类场景里，过滤元件的清洁更换一直是占运维工时不低的环节——传统的滤芯清洁要么靠人工拆洗，要么直接更换耗材，不仅停机间隔长，遇到含油雾、金属碎屑、粉尘混合的过滤工况，人工清理的效果参差不齐，还容易因为操作不当碰损滤芯的褶皱滤层。这套带气动驱动的自动油与空气过滤清洁结构，就是针对这类痛点做的集成化设计，把过滤作业和滤芯自清洁两个功能整合在同一套机架上，不需要额外搭配外置清洗设备。

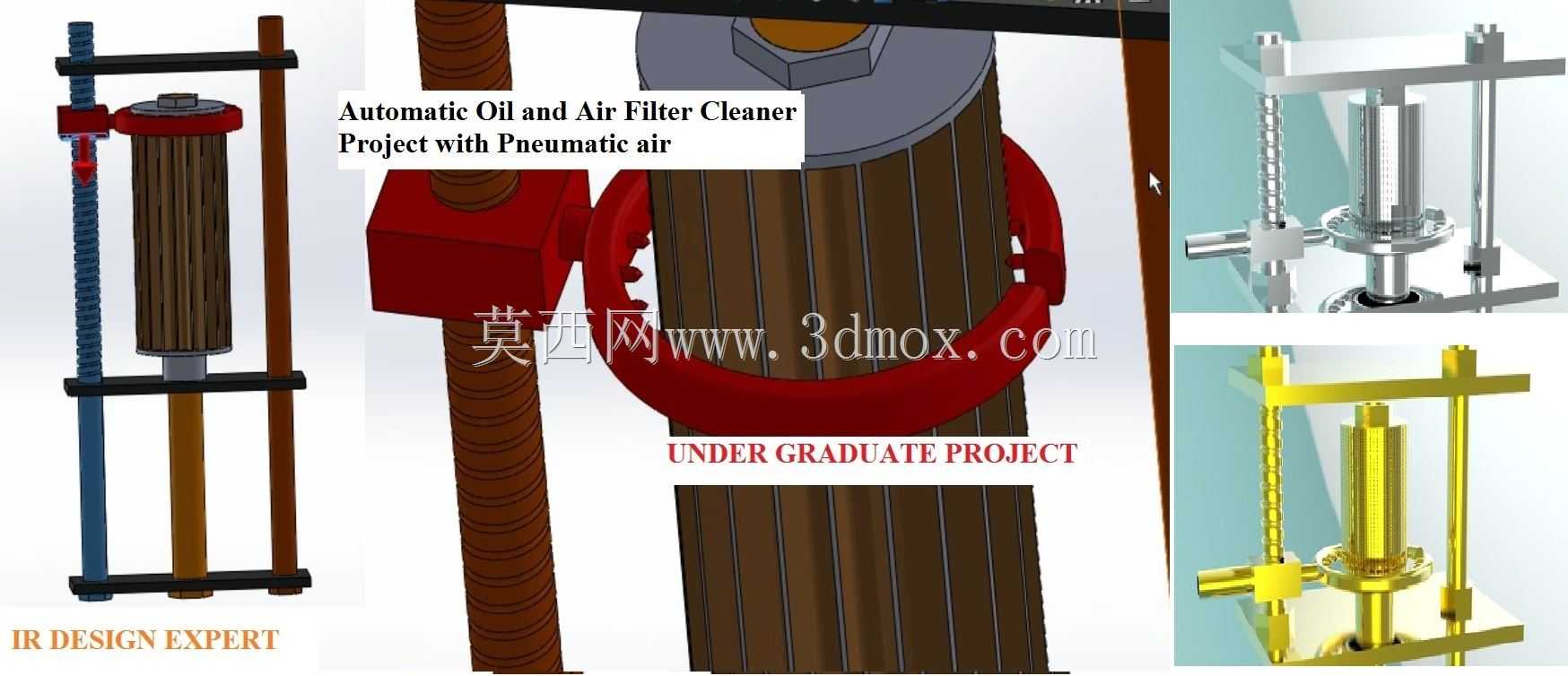

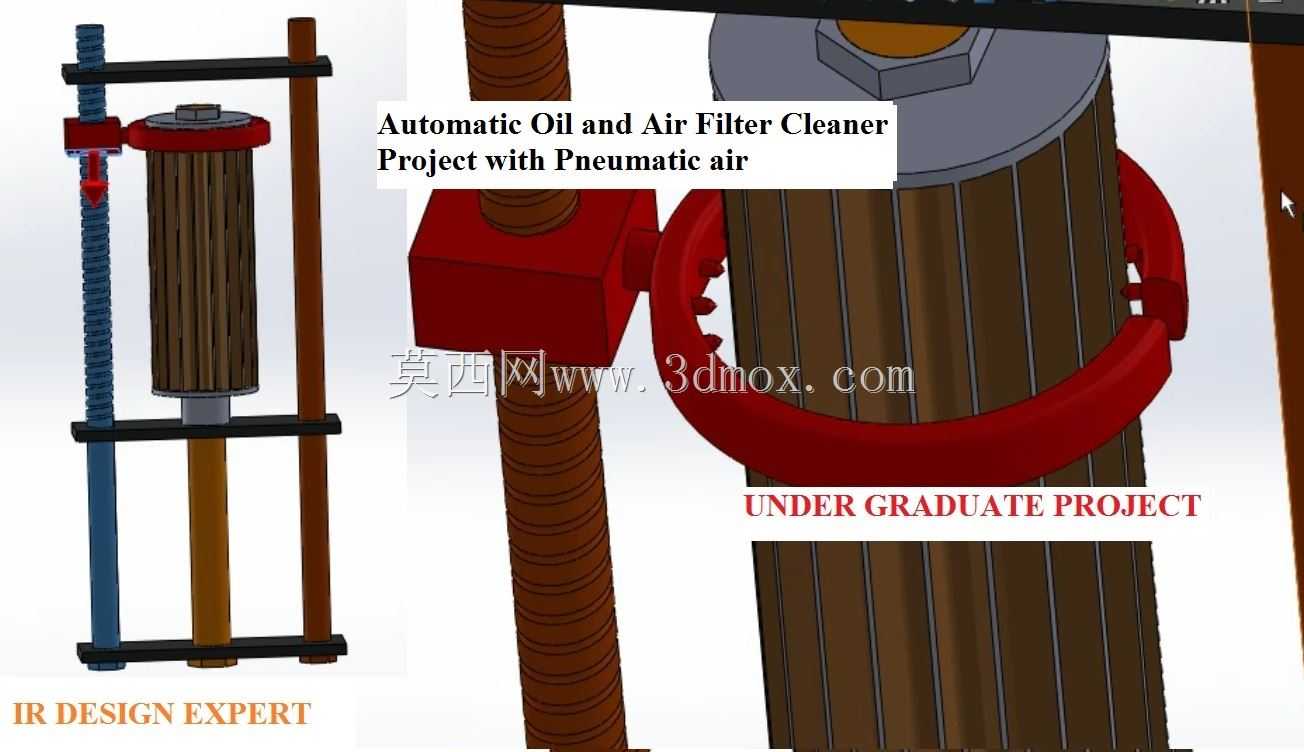

　　从功能逻辑上看，这套装置的核心分为过滤腔体、气动驱动提升机构、旋转清洁组件、进出液/气接口四个部分。日常工作状态下，待过滤的油液或者压缩空气从下部接口进入腔体，穿过滤芯的径向滤层，杂质被截留在滤层外侧，过滤后的介质从上部的出口排出，对接后续的用气或者用油终端。当滤芯外侧截留的杂质积累到设定阈值，不需要拆解腔体外壳，气动回路会自动切换到清洁模式：顶部的气缸活塞杆伸出，带动套在滤芯外侧的环形清洁刷沿着滤芯的轴向做上下往复运动，同时配套的气动旋转接头会带动环形刷低速转动，把附着在滤层表面的油泥、金属屑、粉尘颗粒刷落，刷落的杂质会顺着腔体下部的排污口直接排出，整个清洁过程不需要停机拆卸滤芯，单次清洁循环耗时不到两分钟，比人工拆洗的效率提升六倍以上。

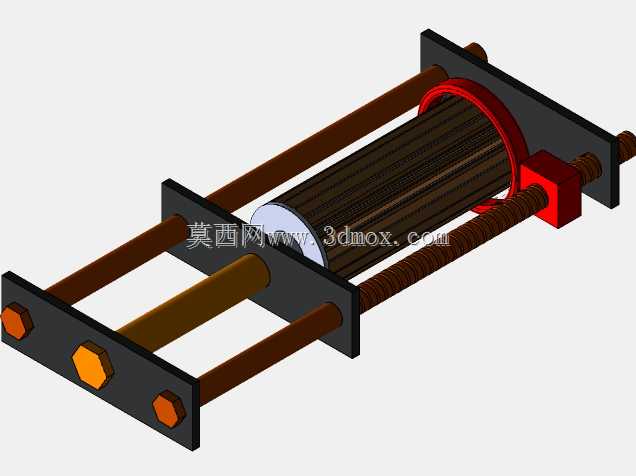

　　设计过程中首先考虑的是安装边界的适配性，整套装置的立式机架采用双导杆导向结构，两根平行的镀铬导杆作为清洁组件的运动轨道，避免清洁刷上下动作的时候出现偏磨，导杆的间距根据常用的工业折叠滤芯、缠绕式滤芯的通用外径做匹配，适配直径60mm到120mm、长度200mm到400mm的标准工业滤芯，不需要额外定制非标滤芯就能直接替换使用。腔体的进出接口采用标准内螺纹连接，和常规工业管路的管径匹配，现场安装的时候不需要做额外的管路变径改造，不管是接在车间压缩空气主管路的末端做气源净化，还是串接在小型液压系统的回油管路做油液过滤，都能直接对接。

　　结构细节上，环形清洁刷的刷毛采用耐油尼龙材质，硬度控制在邵氏65度，既能够有效刷除滤层表面附着的硬质杂质，又不会刮伤滤芯的滤材纤维，避免因为清洁动作导致滤芯破损漏滤。气动驱动回路采用二位五通电磁阀做切换控制，气缸的行程两端设置了缓冲垫，避免清洁组件运动到上下极限位置的时候出现刚性撞击，延长整套运动机构的使用寿命。考虑到油液过滤的工况需求，所有和介质接触的结构件都采用304不锈钢或者耐油橡胶材质，长期接触矿物油、乳化液也不会出现腐蚀溶胀的问题，在气源过滤的工况下，这套结构也能适配含少量冷凝水的压缩空气环境，不会因为潮湿出现锈蚀卡滞。

　　实际选型应用的时候，需要根据现场的介质流量匹配对应通径的腔体，单套装置的额定处理流量可以覆盖每分钟1200升的压缩空气，或者每分钟30升的液压油回油过滤，过滤精度根据选配的滤芯不同，可以在5微米到40微米之间调整。安装的时候只需要保证机架垂直固定，预留出上部气缸的动作空间和下部排污口的接污空间即可，不需要做复杂的地基找平，侧面的维护空间只需要留出150mm的操作距离，就能完成日常的滤芯更换和密封件检修作业。和传统的固定式过滤器相比，这套带气动自清洁的结构不需要频繁拆解腔体清理滤芯，能够大幅降低运维的人工投入，同时减少因为人工拆装带来的密封件损坏、滤芯磕碰的损耗，在连续作业的生产线配套场景里，能够有效缩短因为滤芯维护导致的停机时间，稳定过滤后的介质清洁度，避免因为杂质进入下游设备导致的阀件卡滞、气缸磨损、液压元件划伤这类常见故障。
