50升计量校准用锥底标准容器结构

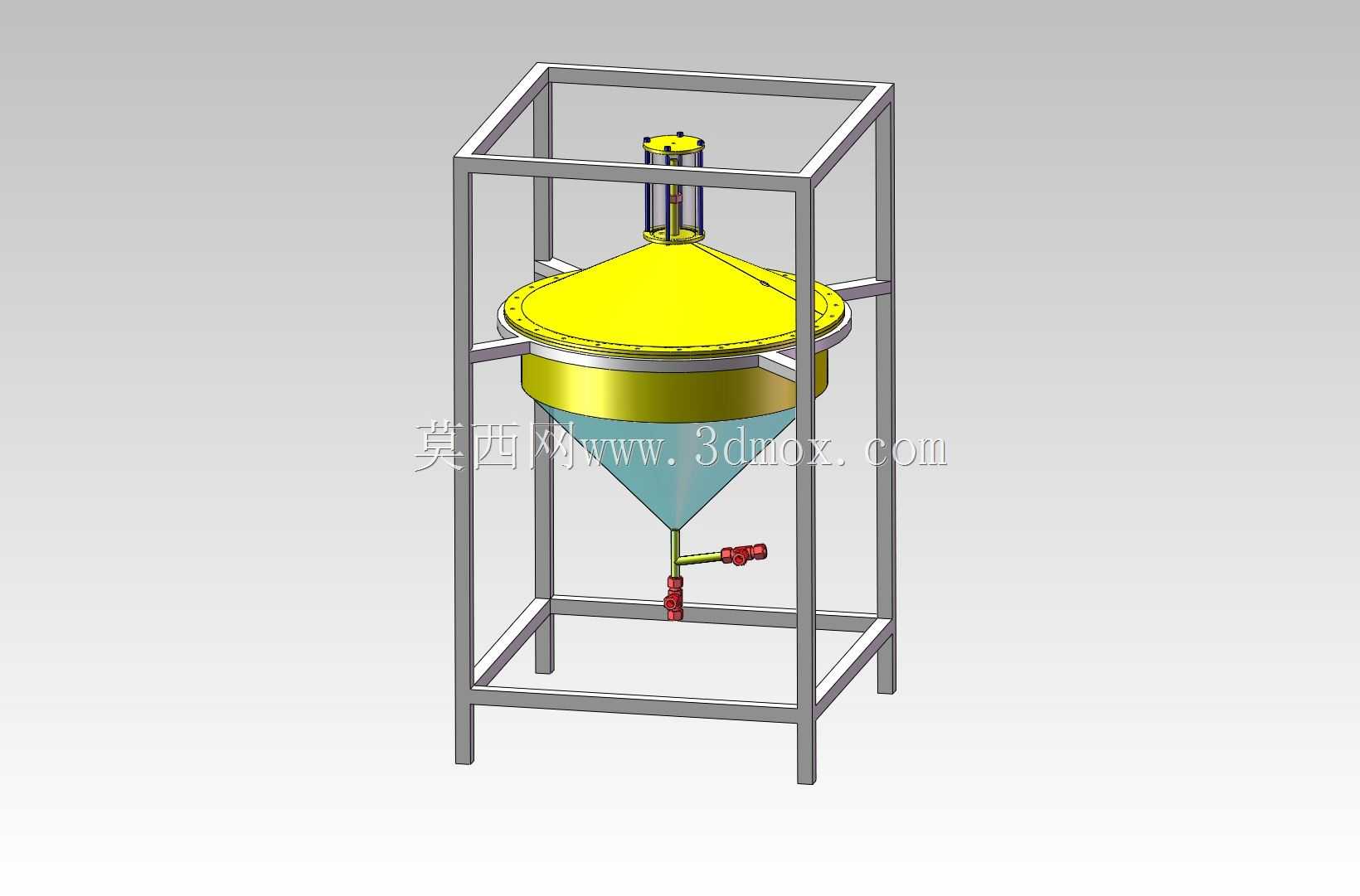

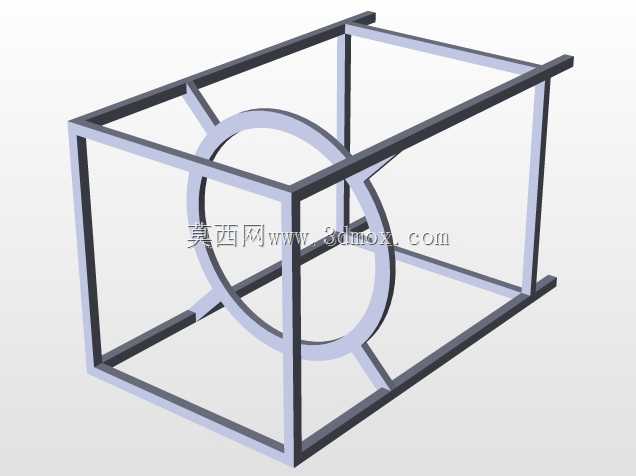

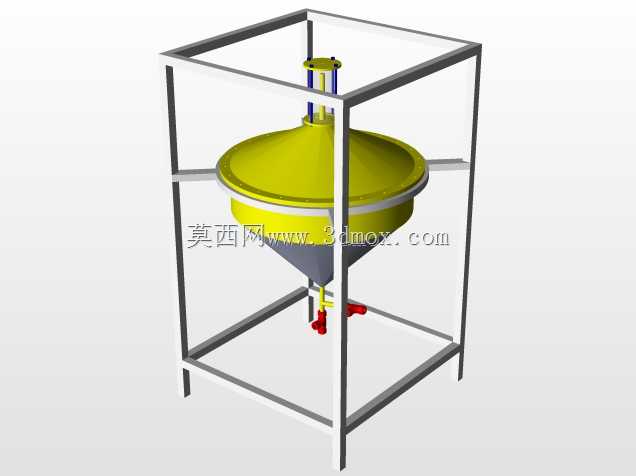

　　在流量计量、油品交接、化工液体定量分装的作业场景里，标准金属量器承担着容积量值传递的核心作用，这款50升规格的校准容器，正是面向中小流量校验、实验室容积标定、车载加油设备现场校准场景开发的计量工装，区别于大容量标定设备的笨重属性，该规格兼顾了便携转运与标定精度的平衡，适配县级计量检定所、企业内部计量室、油品仓储站点的日常校验需求。从结构设计逻辑来看，整体采用方管焊接框架作为承载主体，框架的竖向方管与横向围焊形成的笼式结构，既可以在转运过程中避免锥形容器本体受到磕碰，也为顶部的液位检测组件、底部的放料阀门提供了安装基准，框架底部的四个支脚预留了调平螺栓的安装空间，现场部署时可通过支脚调整容器的水平度，避免因安装倾斜带来的容积误差，

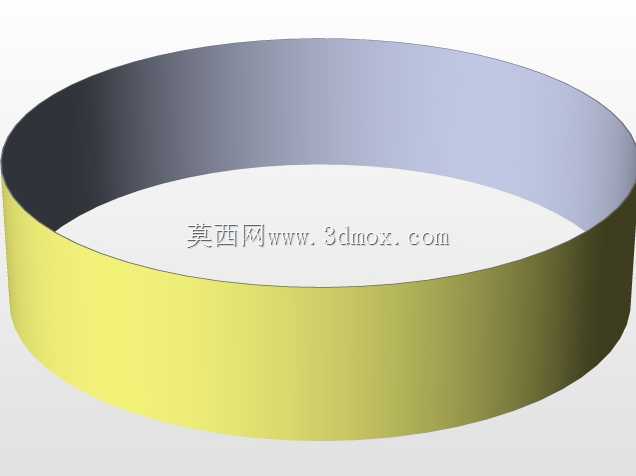

　　这一点对于高精度计量场景尤为关键——哪怕是0.5度的倾斜，在锥底结构的放大作用下，都会带来超出允许范围的容积偏差。容器本体采用上圆下锥的组合结构，上部圆柱段的直径经过严格计算，确保50升标称容积下，圆柱段预留足够的液位缓冲空间，避免注液时液体溢出；下部锥段的锥角经过反复校核，既保证放液时残留液体可以完全顺着锥壁流向底部排液口，不会出现积液残留影响下次标定精度，也控制了整体的高度尺寸，让设备整体高度控制在成年人站立操作的舒适区间，无需登高即可完成顶部注液、液位读数的操作。顶部的密封端盖采用快压式锁紧结构，端盖中心预留了液位传感器的安装接口，既可以配合机械式的液位标尺完成人工读数，也可以加装光电式液位检测头实现自动标定，

　　适配不同自动化等级的校准作业需求；端盖与容器上沿的密封面采用精加工平面配合耐油密封垫，确保注液过程中不会出现渗漏，同时避免液体挥发带来的计量误差。底部排液口采用硬密封球阀控制排液，球阀出口预留了标准外螺纹接口，可以直接对接待校准设备的进液管路，也可以接引流管将校准用液体导回储液桶重复使用，球阀的操作手柄采用加长设计，操作人员无需俯身即可轻松完成开闭操作，手柄的旋转角度设置了机械限位，避免开关过位损坏密封面。设计过程中，框架与容器本体的连接采用了三点式柔性支撑结构，而非满焊固定，这是考虑到不同温度下金属材料的热胀冷缩量存在差异，柔性支撑可以释放温度变形带来的内应力，避免容器本体受框架拉扯产生形变，影响标称容积的准确性；

　　所有与液体接触的内壁都做了镜面抛光处理，降低液体挂壁残留，同时方便日常清洁维护，针对不同校准介质的兼容性，容器本体可根据使用场景选用不锈钢或碳钢镀硬铬材质，既可以适配水基校准介质，也可以满足轻质燃油、有机溶剂等特殊介质的校准需求。从安装边界来看，设备整体的外轮廓尺寸控制在常规实验室门宽、货运面包车后备箱的容纳范围内，无需拆解即可完成转运，框架顶部预留了吊装孔，也可以通过手动葫芦完成吊装就位，设备整体重量控制在两人可抬运的范围内，适合频繁转场的现场校准作业。在实际使用过程中，该容器的标定流程完全符合国家计量检定规程的要求：先将容器调平，关闭底部排液阀，从顶部注液口注入待校准介质至标称液位线，记录待校准设备的示值，再打开排液阀将液体完全放出，通过对比实际容积与设备示值的偏差完成校准，锥底结构的设计让放液时间控制在合理区间，既不会因为放液过快产生涡流夹带气泡影响计量，也不会因为放液过慢拖慢校准作业效率。针对长期使用的磨损问题，底部排液阀的密封组件设计为快拆结构，无需整体拆解容器即可更换密封件，降低日常维护的成本与工作量；框架表面采用喷塑处理，具备良好的防锈耐磕碰性能，适合在车间、油库、户外检定现场等复杂环境下长期使用。
