渐开线圆柱齿轮静力学载荷位移分析模型

　　在重载传动设备的设计迭代过程中，齿轮副的接触强度与弯曲强度校核是决定整套传动系统服役寿命的核心环节，这套齿轮载荷位移分析模型，正是针对模数4.27mm、齿数30的渐开线圆柱直齿轮，在额定啮合工况下的力学响应做的全维度仿真还原。不同于常规仅做几何外形的齿轮建模，这套模型完整还原了轮齿从齿顶到齿根的全齿廓受力边界，在实际工程应用中，这类仿真结果可直接对接矿山输送设备、冶金轧机传动箱、重型工程机械减速器的齿轮设计验证环节，替代部分台架摸底试验，缩短设计验证周期。

　　从实际工况的载荷施加逻辑来看，模型还原了单齿啮合区的最恶劣受力状态：当轮齿进入啮合接触区时，齿面接触位置沿齿高方向从齿顶逐步向节圆、齿根移动，过程中接触应力的分布梯度直接决定齿面点蚀、胶合的失效风险，而齿根位置的弯曲应力集中则是轮齿断齿失效的核心诱因。模型中采用的静力学分析设置，完全匹配实际传动中齿轮的约束边界：轮毂内孔做全自由度固定约束，在啮合齿面施加沿啮合线方向的额定法向载荷，同时考虑了齿向载荷分布系数的影响，避免理想均载假设带来的仿真结果偏差。

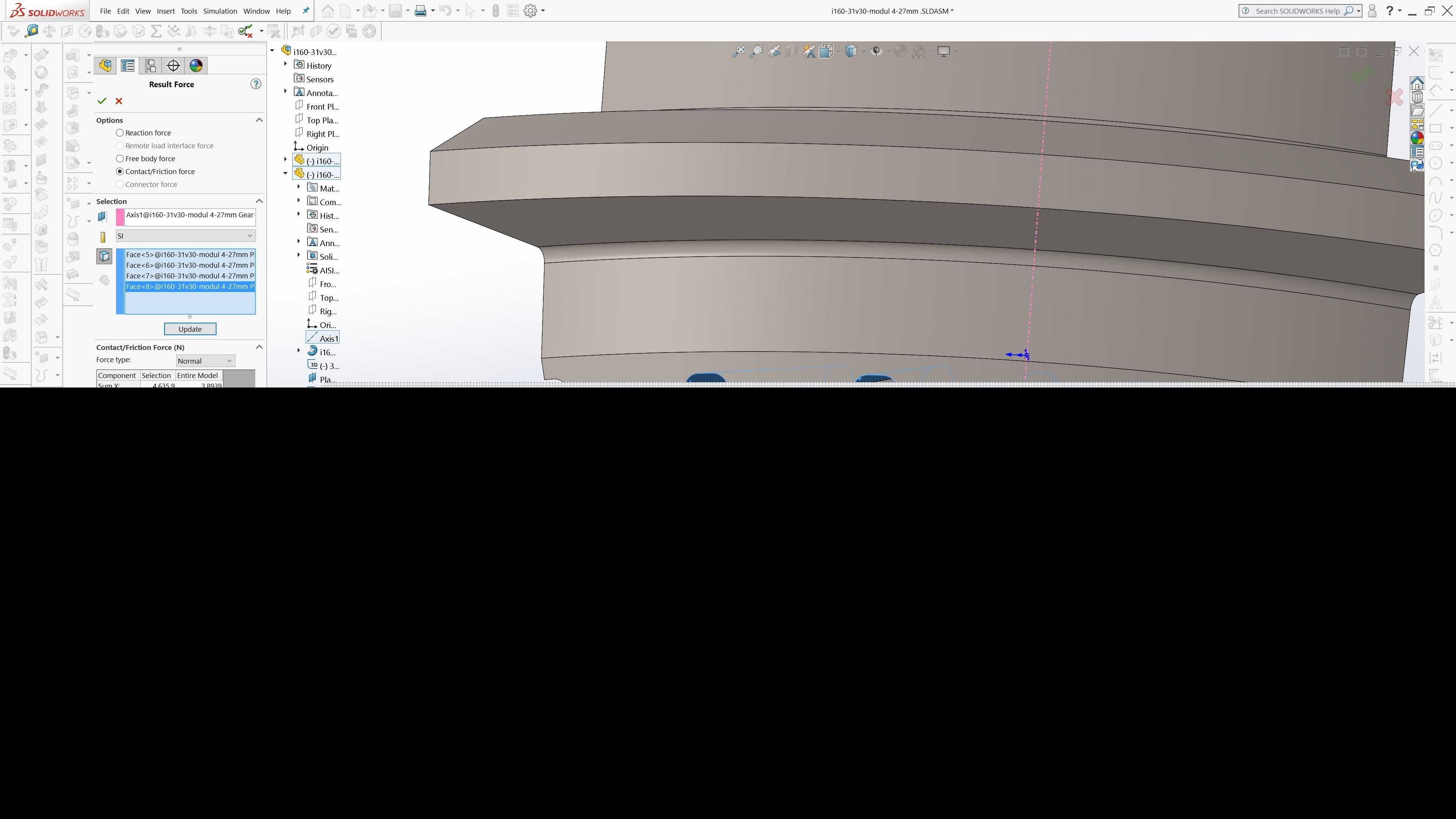

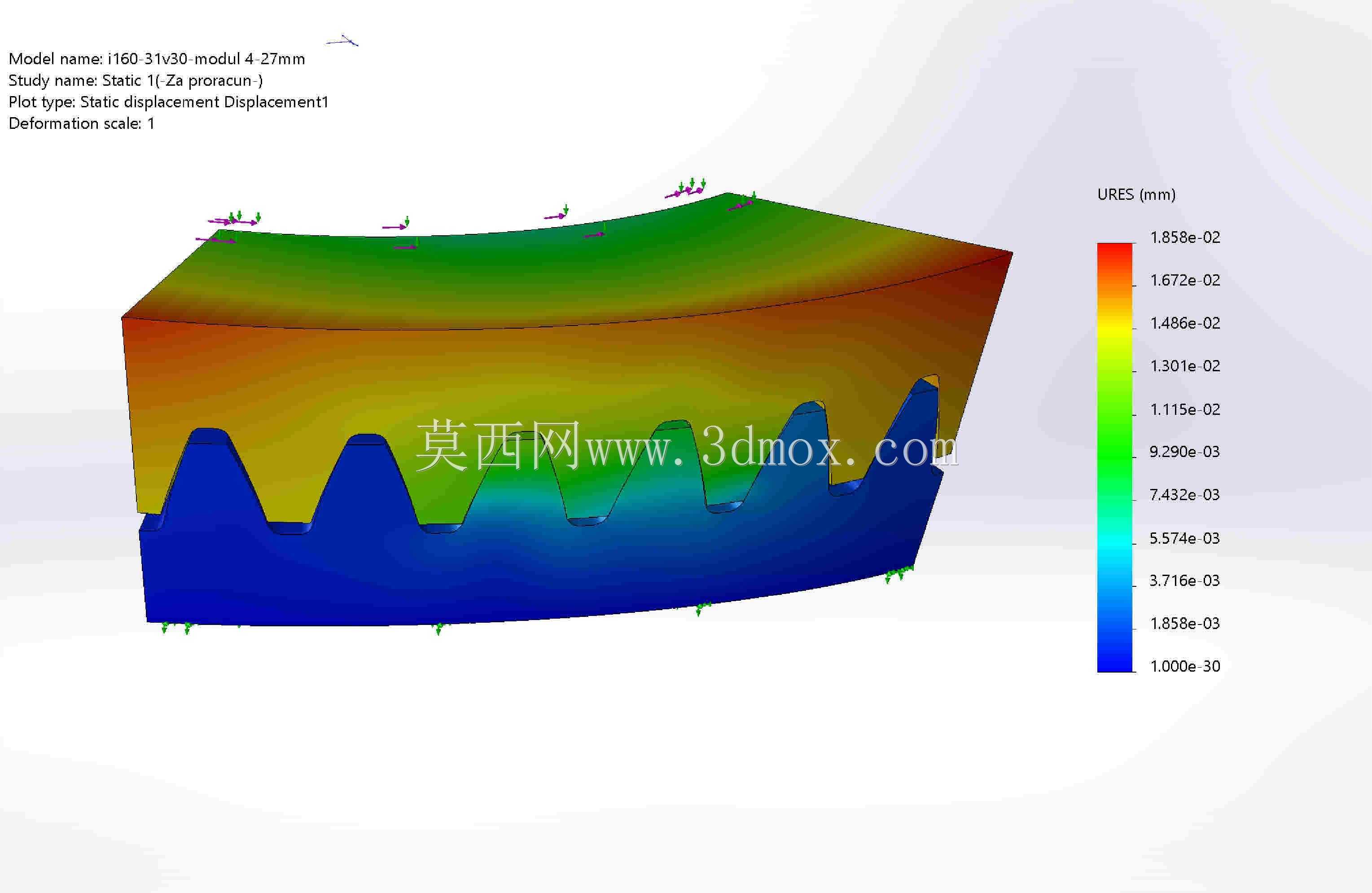

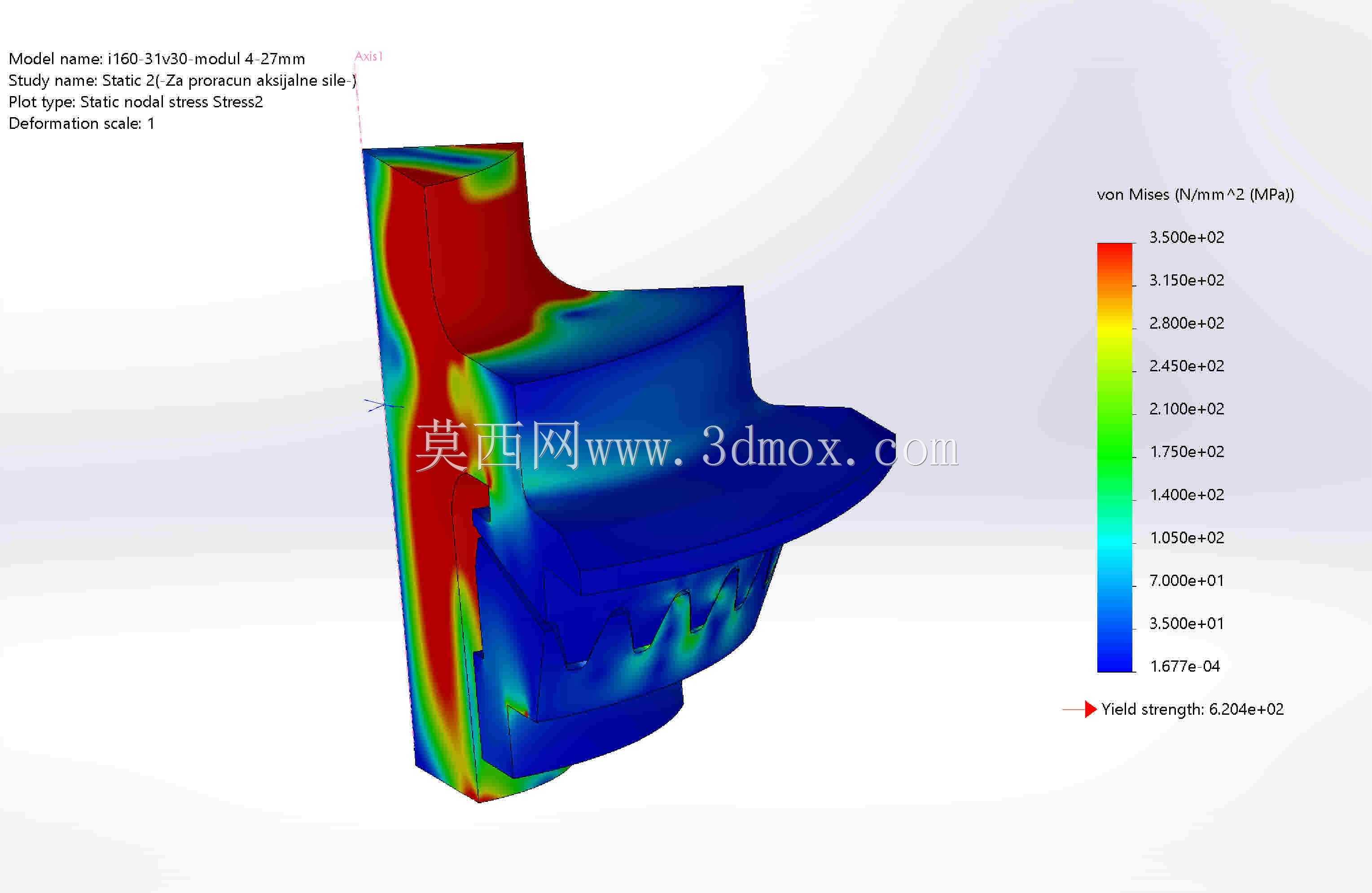

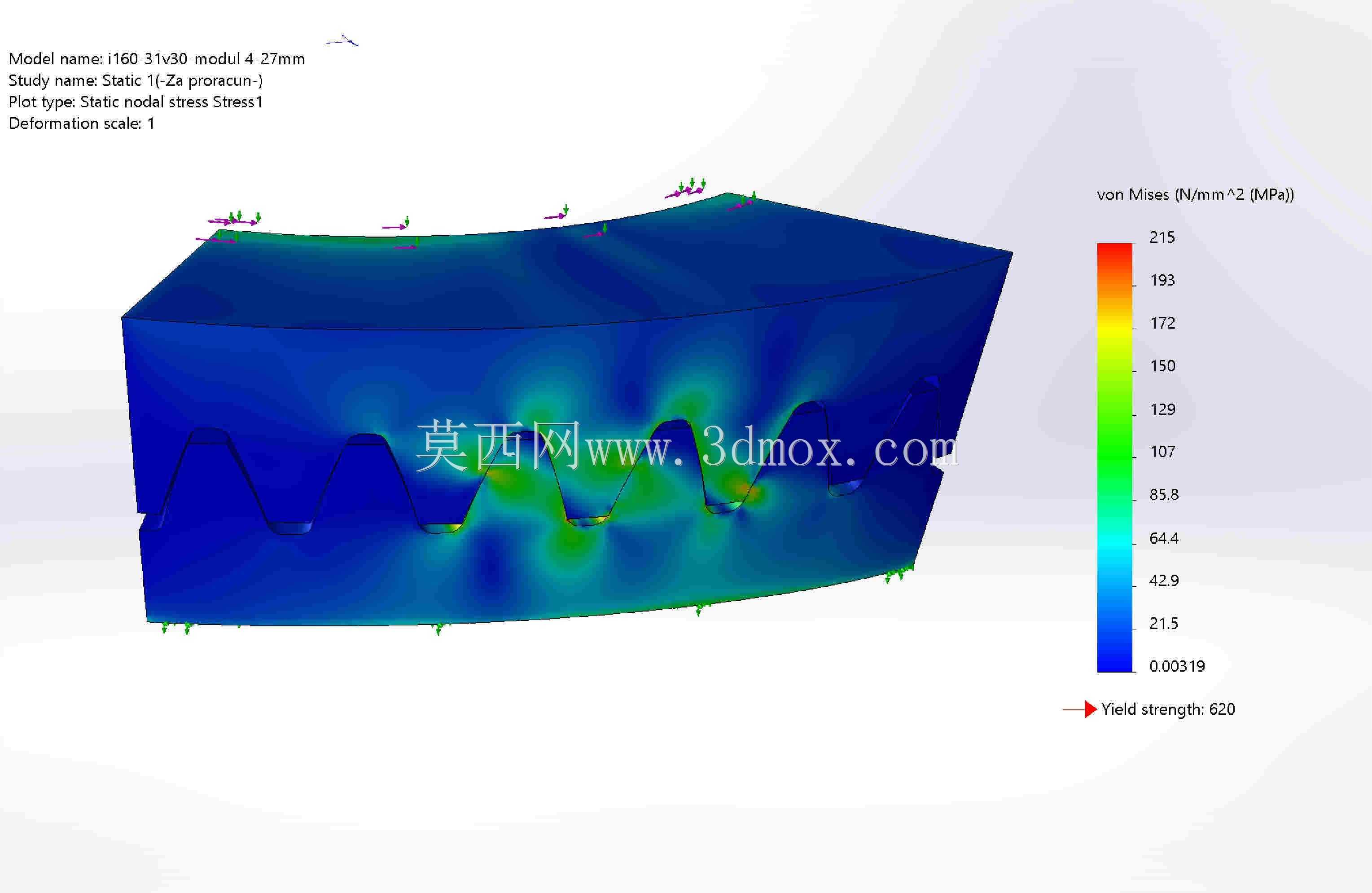

　　从模型呈现的应力云图可以看到，齿面接触位置的等效应力峰值出现在节圆附近的接触带，应力沿齿宽方向呈对称分布，向齿顶、齿端位置逐步衰减，而齿根过渡圆角位置的应力集中区域，正好对应弯曲疲劳裂纹的高发位置，这和实际工程中齿轮失效的统计规律完全吻合。位移变形的分布结果则显示，轮齿在法向载荷作用下的最大变形出现在齿顶位置，变形量沿齿高方向从齿根到齿顶呈梯度递增，这个变形数据可直接用于齿轮副的侧隙补偿设计，避免重载下轮齿变形导致的卡滞、啮合冲击问题。

　　在设计思路层面，这套分析模型没有采用简化的轮齿悬臂梁计算模型，而是保留了完整的齿廓修缘、齿根过渡圆角细节，因为实际加工中齿根圆角的曲率半径、齿顶修缘的修形量，都会直接影响应力集中系数和载荷分布均匀性。模型的几何边界完全符合实际加工的尺寸公差要求：齿顶圆、齿根圆、分度圆的尺寸链和实际加工工序保持一致，轮毂的安装孔、键槽位置的约束设置也和实际轴系装配的过盈配合边界匹配，避免了简化模型带来的刚度计算误差。

　　对于结构设计从业者来说，这类仿真模型的价值不止于得到一组应力、位移数值，更重要的是可以通过调整参数快速验证不同设计方案的可靠性：比如调整齿根圆角半径观察应力集中系数的变化，调整齿顶修缘量观察齿面载荷分布的偏移，调整齿宽参数观察单位齿长载荷的变化，这些参数化的分析结果可以直接指导齿轮的结构优化，在满足强度要求的前提下尽可能减轻齿轮重量、减小传动冲击。在实际设备选型过程中，这类分析结果也可以作为齿轮承载能力的验证依据，对比不同材料、不同热处理工艺下的齿轮强度裕度，匹配不同功率等级的传动系统需求，避免选型过程中出现强度不足导致的早期失效，或是过度设计带来的成本浪费。

　　不同于纯理论的力学计算，这套模型的仿真结果完全贴合工程实际的失效模式：云图中显示的高应力区域和实际齿轮失效的位置高度重合，位移变形的数值也和台架试验的实测数据处于同一量级，可直接用于设计阶段的风险预判。比如当仿真得到的齿根最大应力接近材料的屈服强度时，就需要提前调整热处理工艺提升齿芯韧性，或是调整模数、齿宽参数提升弯曲强度；当齿面接触应力超过接触疲劳许用应力时，就需要调整齿面硬度、优化齿廓修形，降低接触应力峰值，避免齿面早期点蚀。这类前置的仿真验证，能大幅减少后期台架试验、现场服役过程中出现的齿轮失效问题，降低设备的运维成本。
