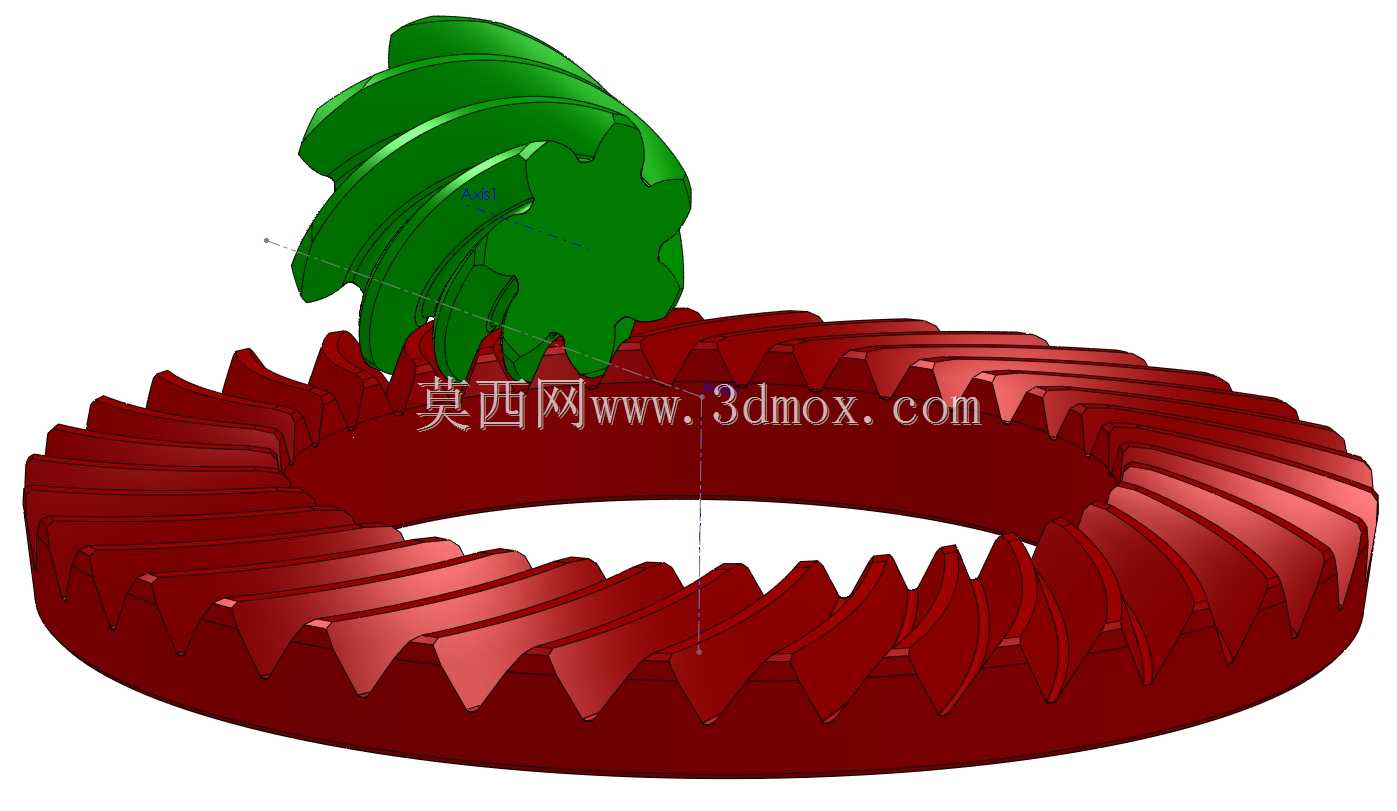

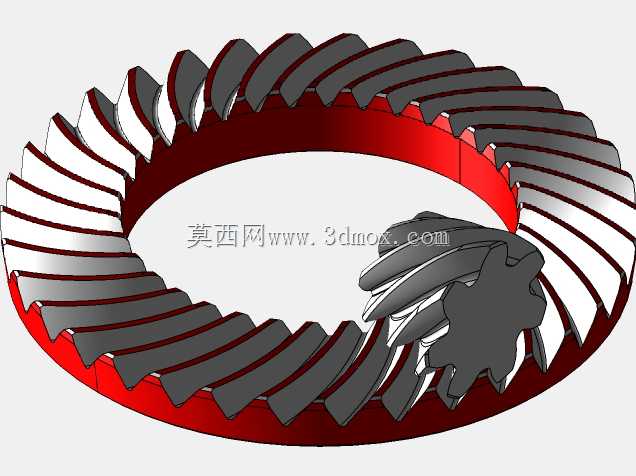

35:7传动比齿面定位准双曲面齿轮组

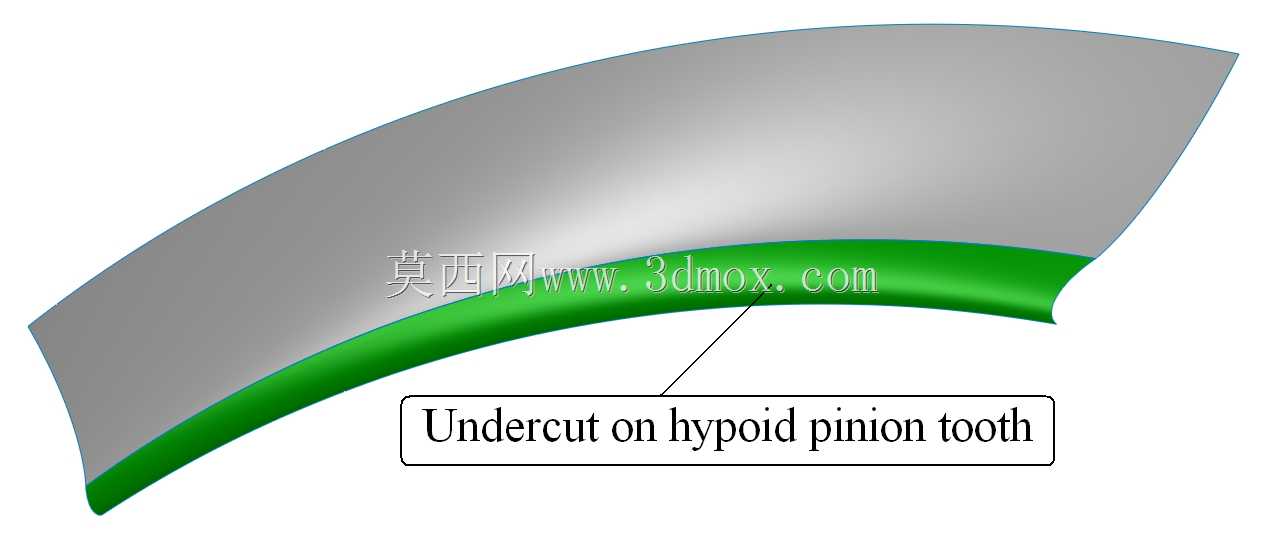

　　在重载交叉轴传动场景里，准双曲面齿轮的应用覆盖了乘用车主减速桥、重载工程车辆驱动单元、高精度工业减速机输入级等诸多对传动平稳性、承载能力有严苛要求的工况，这类齿轮相比传统螺旋锥齿轮，具备重合度更高、啮合冲击更小、传动比适配范围更广的特点，但齿面几何的复杂性也一直是建模与仿真环节的核心难点。这套齿面接触定位的35:7比准双曲面齿轮组，在建模阶段就把齿面的两个核心功能区域做了精准区分：占齿面绝大多数面积的工作面承担持续啮合传力的作用，而齿根位置的狭窄咬边区域，是实际成形加工过程中刀具切削自然形成的边界，并非常规建模里简化的圆角结构，这部分几何特征的还原度，会直接影响后续齿根弯曲应力仿真的准确性——过往不少简化建模的案例里，

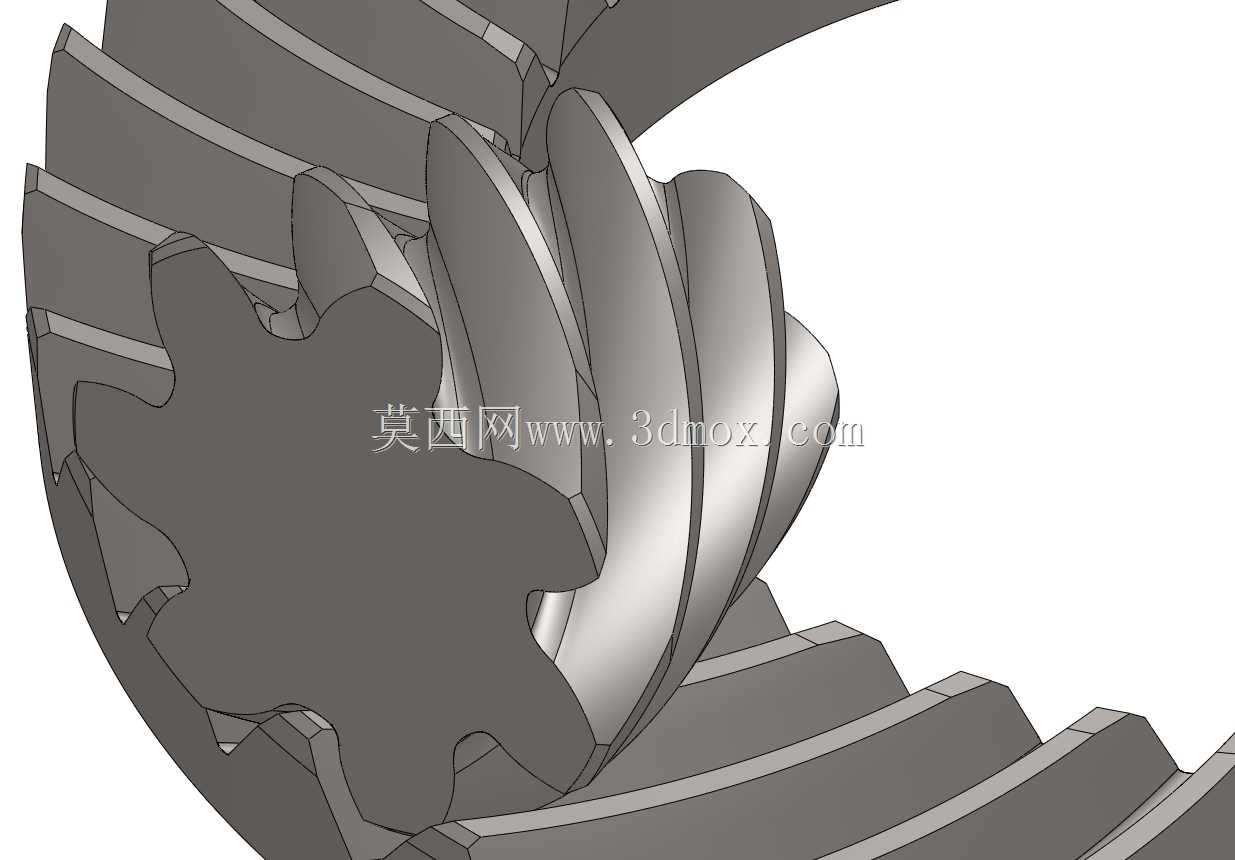

　　因为忽略了咬边区域的真实几何，轮齿弯曲强度的计算偏差最高能达到五成，直接导致后续选型时要么安全系数冗余过多造成结构浪费，要么强度储备不足引发断齿故障。设计过程中，针对齿面的复杂曲面生成，没有直接采用通用三维软件的默认齿轮生成模块，而是先梳理完整的齿轮啮合参数，将齿廓、齿向、变位系数等核心参数整理后，通过参数化计算生成齿面的igs曲面数据，再将曲面导入三维环境完成毛坯的切割成型，这种建模方式能精准控制齿面的接触区域位置，保证装配后齿面接触斑处于设计预期的齿面中部位置，避免偏载引发的局部点蚀、磨损过快问题。齿底部分采用花键放样结构，这部分结构不参与齿面啮合传力，主要作用是与传动轴实现周向固定，

　　建模时按照常用的矩形花键配合公差做了结构预留，安装时可直接与对应规格的花键轴配合，无需额外加工键槽，也避免了单键连接带来的应力集中问题。从安装边界来看，这套齿轮组适配交叉轴夹角90度的传动工况，主动轮与从动轮的轴线存在固定的偏置距，这也是准双曲面齿轮区别于普通螺旋锥齿轮的核心特征，安装时需要严格控制两个齿轮的轴向定位尺寸，保证啮合间隙处于设计要求的0.1-0.2mm区间，间隙过大会导致传动换向冲击大、噪音升高，间隙过小则会出现润滑不足、齿面胶合的风险。在实际设备适配中，这类齿轮组常被用在需要大传动比、小体积交叉轴传动的场景，比如小型电动叉车的驱动桥、立式减速机的输入级、高端机床的主轴进给传动单元，相比蜗轮蜗杆传动，

　　它的传动效率能提升15%以上，长期运行的温升更低，适合连续重载的工作工况；相比普通直齿锥齿轮，它的啮合过程是逐步进入、逐步退出的，没有直齿的瞬时冲击，运行噪音能降低10-15分贝，适合对NVH表现有要求的设备场景。建模过程中特意还原了齿面的微观接触形态，可直接导入有限元分析软件做齿面接触应力、齿根弯曲应力的仿真计算，也能用于加工前的刀路轨迹验证，避免加工完成后出现接触斑偏移、传动卡滞的问题。齿部的加工可采用五轴铣削成型，也可基于模型生成对应的齿轮铣刀参数，用于批量滚齿、铣齿加工，模型的几何精度能满足G级精度齿轮的加工要求，适配多数工业传动场景的精度需求。在装配验证环节，可通过模型的干涉检查功能，提前确认齿轮与周边壳体、轴承、油封的安装间隙，避免实际装配时出现结构干涉，尤其是偏置距的尺寸控制，在壳体设计时需要严格对应模型的轴线位置公差，否则会直接影响啮合接触状态，降低齿轮的使用寿命。
