拉杆式气动顶升执行部件结构设计

　　在车间工位工件举升、工装夹具快速顶紧、轻型设备检修抬升这类需要稳定直线顶升力的场景里，气动驱动的顶升部件相比液压款有着响应快、无油液泄漏污染、管路布置简洁的优势，这款拉杆式气动顶升执行件就是针对这类中低负载高频作业场景开发的结构。从实际使用的工况边界来看，这类部件常被布置在装配线的工装位下方，或是小型维修工位的支撑点位，不需要像大吨位液压千斤顶那样承担数吨级的重载，更多是适配几十到上百公斤级的工件抬升、定位顶紧需求，气源直接对接车间常规0.4-0.6MPa的压缩空气管路即可工作，不需要额外配置液压站，日常维护只需要定期检查气源处理件的排水情况，维护成本远低于同负载级别的液压顶升设备。

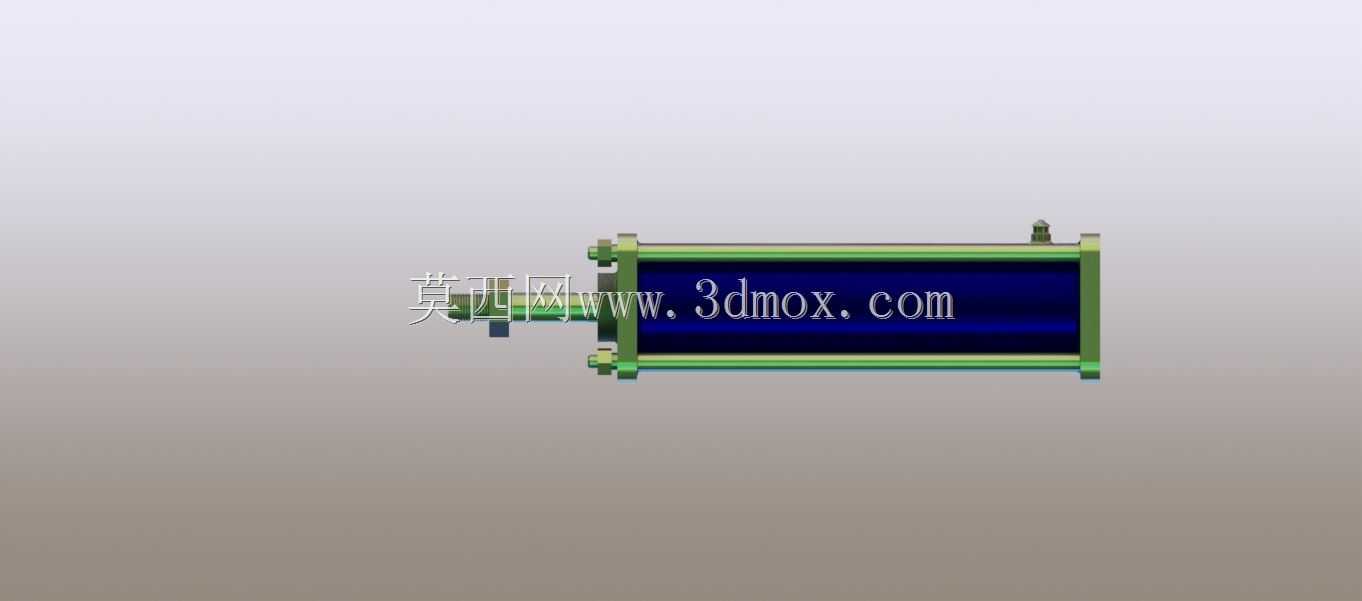

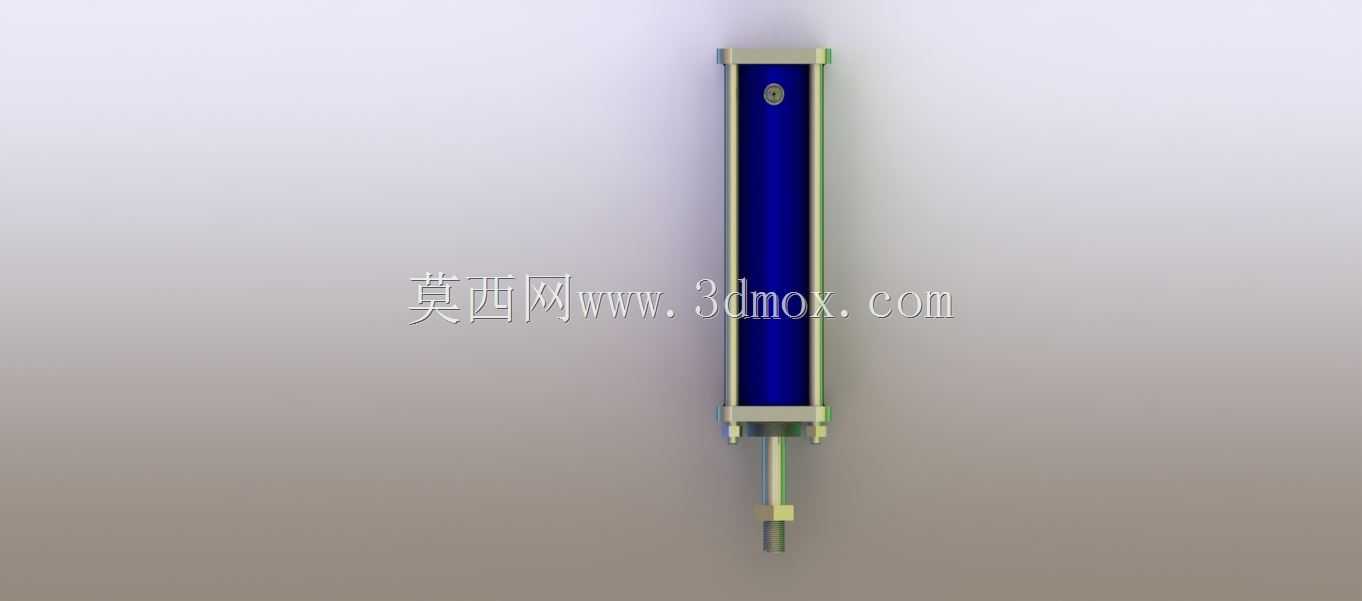

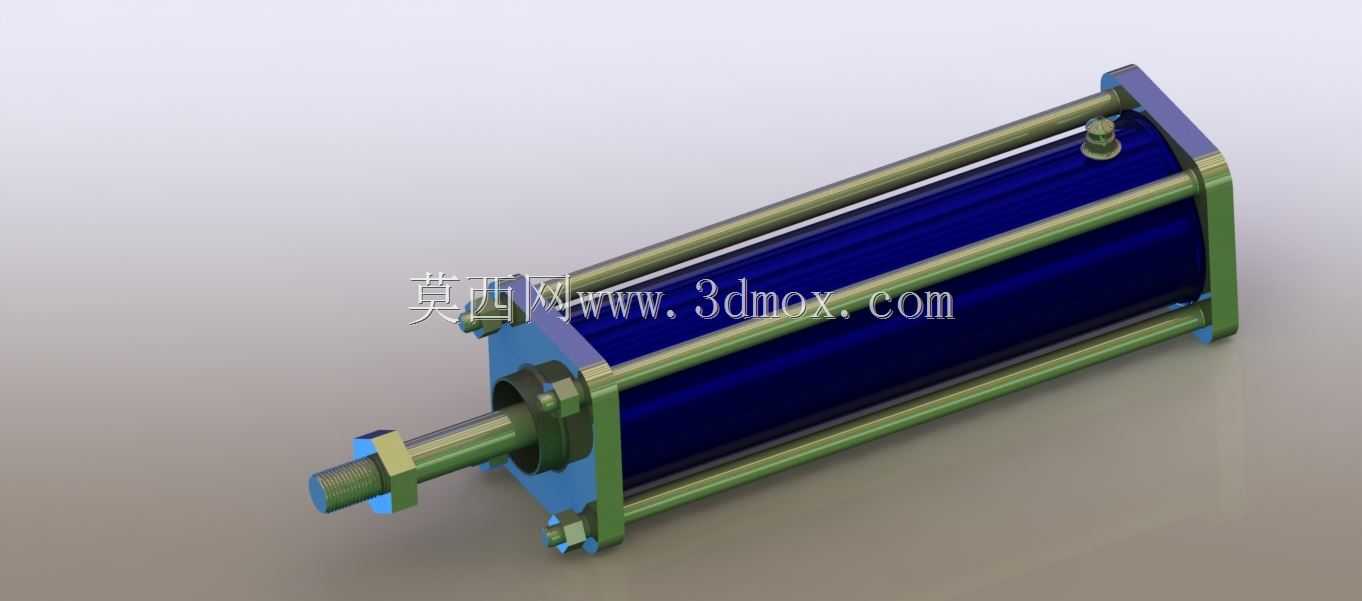

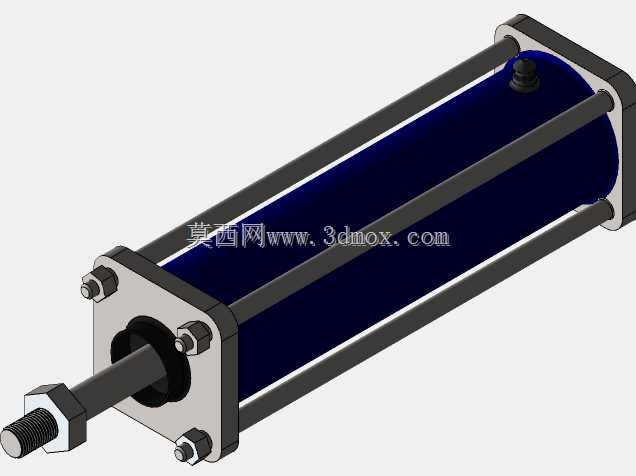

　　从结构设计的逻辑来看，这款部件采用了经典的拉杆式缸体结构，四根平行布置的金属拉杆贯穿前后端盖，将缸筒牢牢夹持在两端端盖之间，这种结构的优势在于缸筒不需要加工复杂的连接螺纹，端盖的受力通过拉杆均匀传递，缸筒本身只承受内部气压的径向张力，不会额外受到轴向的连接应力，能在保证缸体结构强度的同时，降低缸筒的加工难度与壁厚要求，适配批量加工的生产需求。缸筒外壁做了光滑的氧化处理，既可以提升表面的防锈能力，也能减少车间环境里的粉尘、切削液附着带来的腐蚀，端盖部分采用了差异化的材质设计，前端盖因为要承受活塞杆伸出时的径向导向力，做了加厚的结构设计，内部集成了导向套与防尘圈，既能保证活塞杆伸缩时的同轴度，避免活塞杆受侧向力出现卡滞，也能阻挡车间里的铁屑、粉尘进入缸体内部，磨损密封件。后端盖预留了标准的气源接口，可以直接对接车间的快插气管，接口位置做了内凹的防护设计，避免安装、搬运过程中碰坏接口螺纹。

　　活塞杆部分采用了调质处理的合金结构钢加工，表面做了硬铬镀层处理，硬度达到HRC55以上，既可以提升表面的耐磨性能，也能避免长期暴露在车间潮湿环境里出现锈蚀，活塞杆的伸出端加工了标准的外螺纹与锁紧螺母，方便用户根据实际安装需求连接不同的顶头、压块或是工装连接件，不需要额外做转接加工。从安装边界来看，这款部件的后端盖带有平整的安装法兰面，四个角预留了安装孔位，可以直接通过螺栓固定在工装底座或是设备机架上，安装时需要保证活塞杆的伸出方向与被顶升工件的受力方向同轴，避免出现侧向偏载，侧向偏载超过额定值10%以上时，会加速导向套与密封件的磨损，严重时甚至会导致活塞杆弯曲变形。

　　在功能特性上，这款气动顶升部件的伸缩动作完全通过压缩空气的通断来控制，搭配常规的两位五通电磁阀就可以实现伸出、缩回的自动控制，如果需要调节顶升速度，可以在进出气口加装单向节流阀，通过调整排气流量来控制活塞杆的运动速度，避免顶升速度过快冲击工件，也能防止缩回时速度过快带来的机构碰撞。相比手动千斤顶，这款气动部件可以实现远程控制，操作人员不需要靠近顶升点位就可以完成动作触发，在一些需要频繁顶升、缩回的重复作业场景里，能大幅降低操作人员的劳动强度，动作响应时间可以控制在0.5秒以内，完全满足自动化装配线的节拍要求。缸体内部的活塞采用了双向密封结构，密封圈采用耐磨的聚氨酯材质，正常使用工况下的密封寿命可以达到百万次伸缩循环，不需要频繁更换密封件。

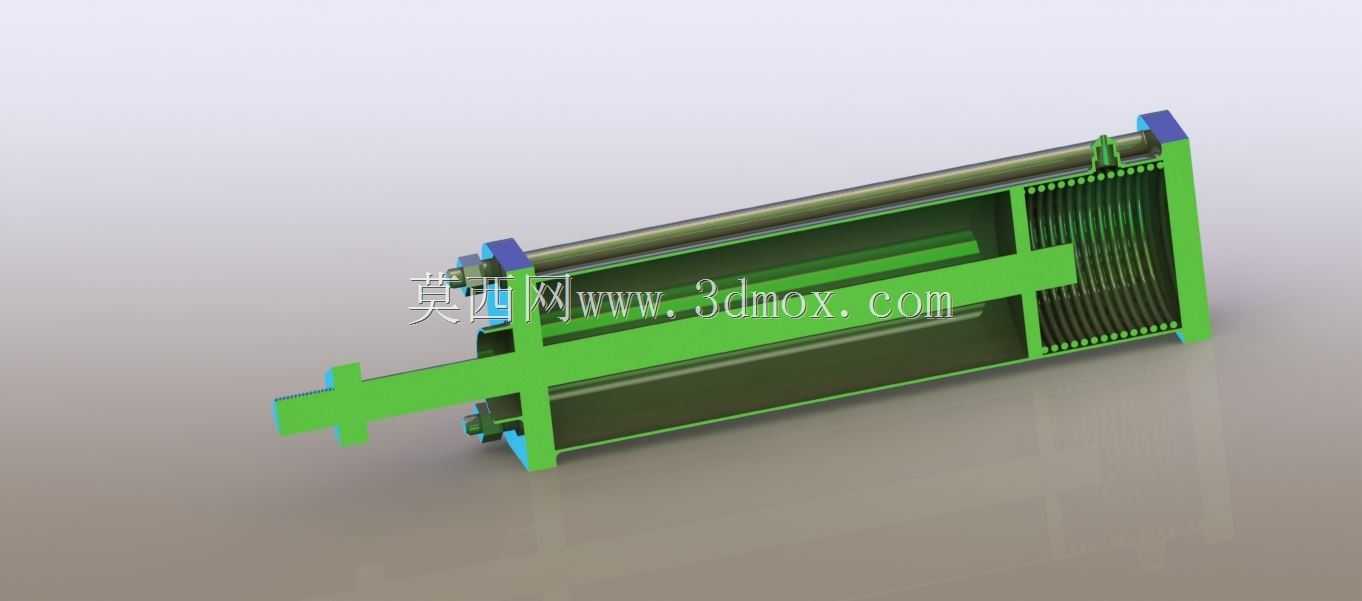

　　从实际选型适配的角度来看，这款部件的缸径尺寸属于中等规格，在0.5MPa的常规工作气压下，理论输出推力可以达到数百公斤，完全覆盖轻型工件顶升、工装夹紧的负载需求，整体结构没有多余的复杂零件，拆解维护非常方便，当需要更换密封件时，只需要拆下四根拉杆的锁紧螺母，就可以分开端盖、抽出活塞与活塞杆，不需要专用的拆解工具，车间的设备维护人员就可以完成日常的检修与零件更换。在布置安装空间时，需要预留出活塞杆完全缩回时的整体长度，以及伸出时的行程空间，同时要在缸体的两侧预留出扳手操作空间，方便安装时锁紧拉杆螺母、对接气管接头，气源管路的布置要避开活塞杆的运动路径，避免活塞杆伸缩时刮碰气管带来漏气隐患。另外在低温环境下使用时，需要提前检查密封件的低温适配性，必要时更换耐低温的密封材质，避免低温下密封圈硬化导致漏气、动作卡滞的问题。
