带滚轮铰接支座的箱型承载梁结构

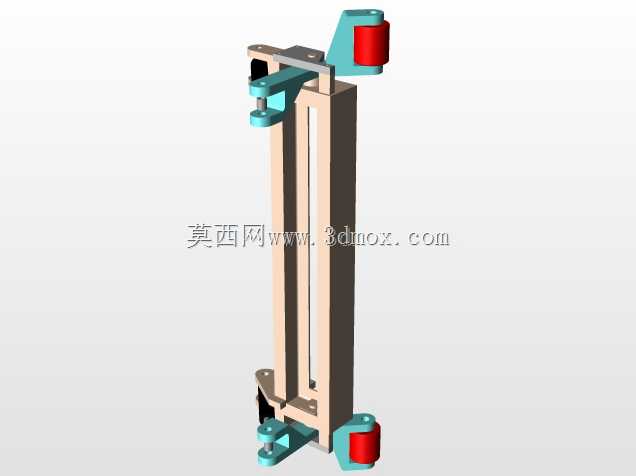

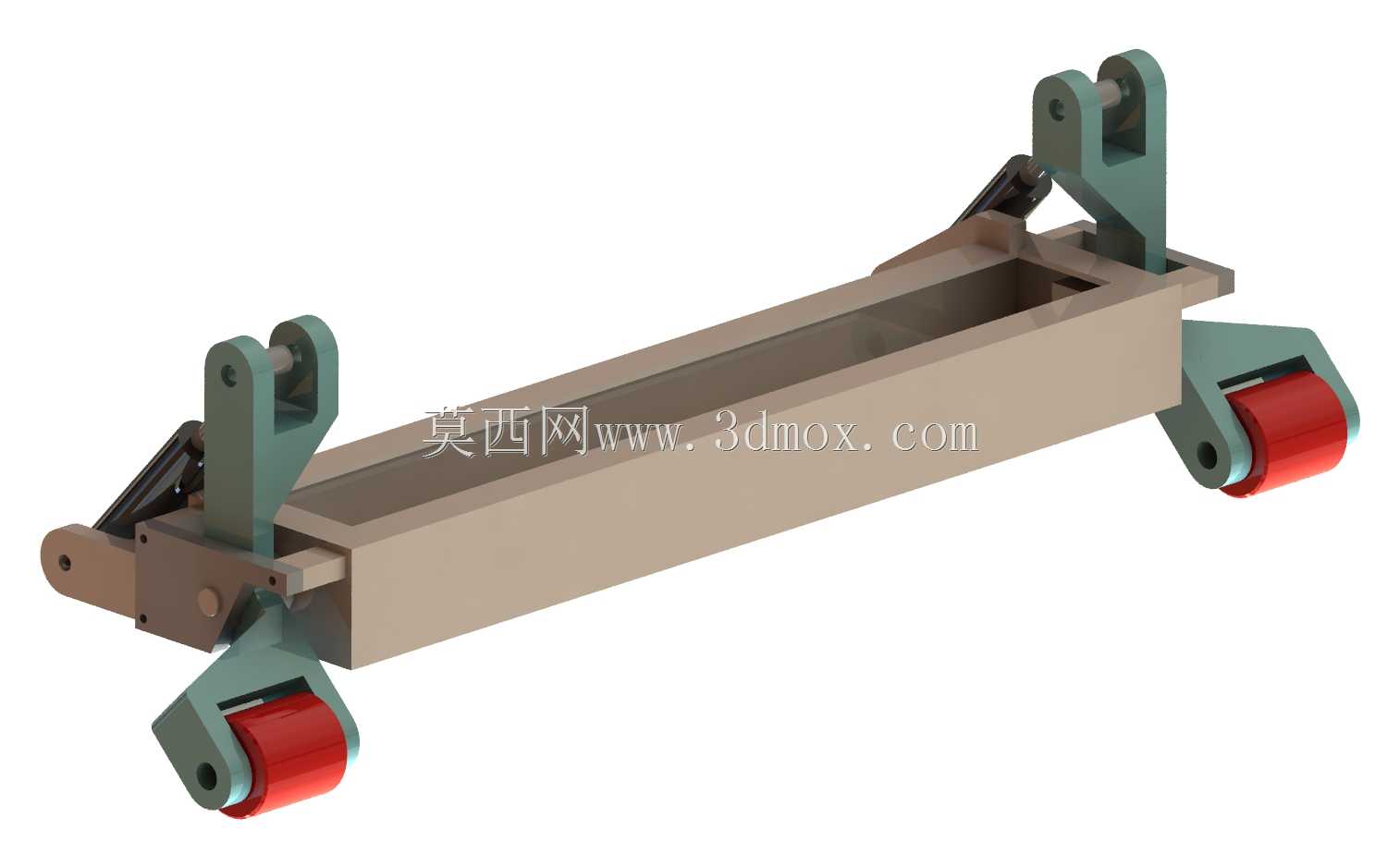

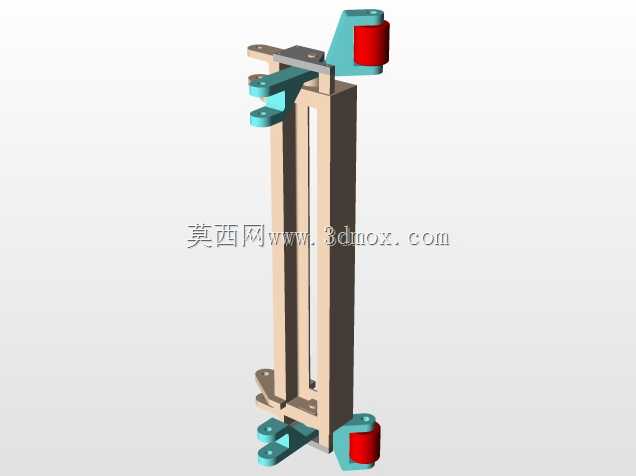

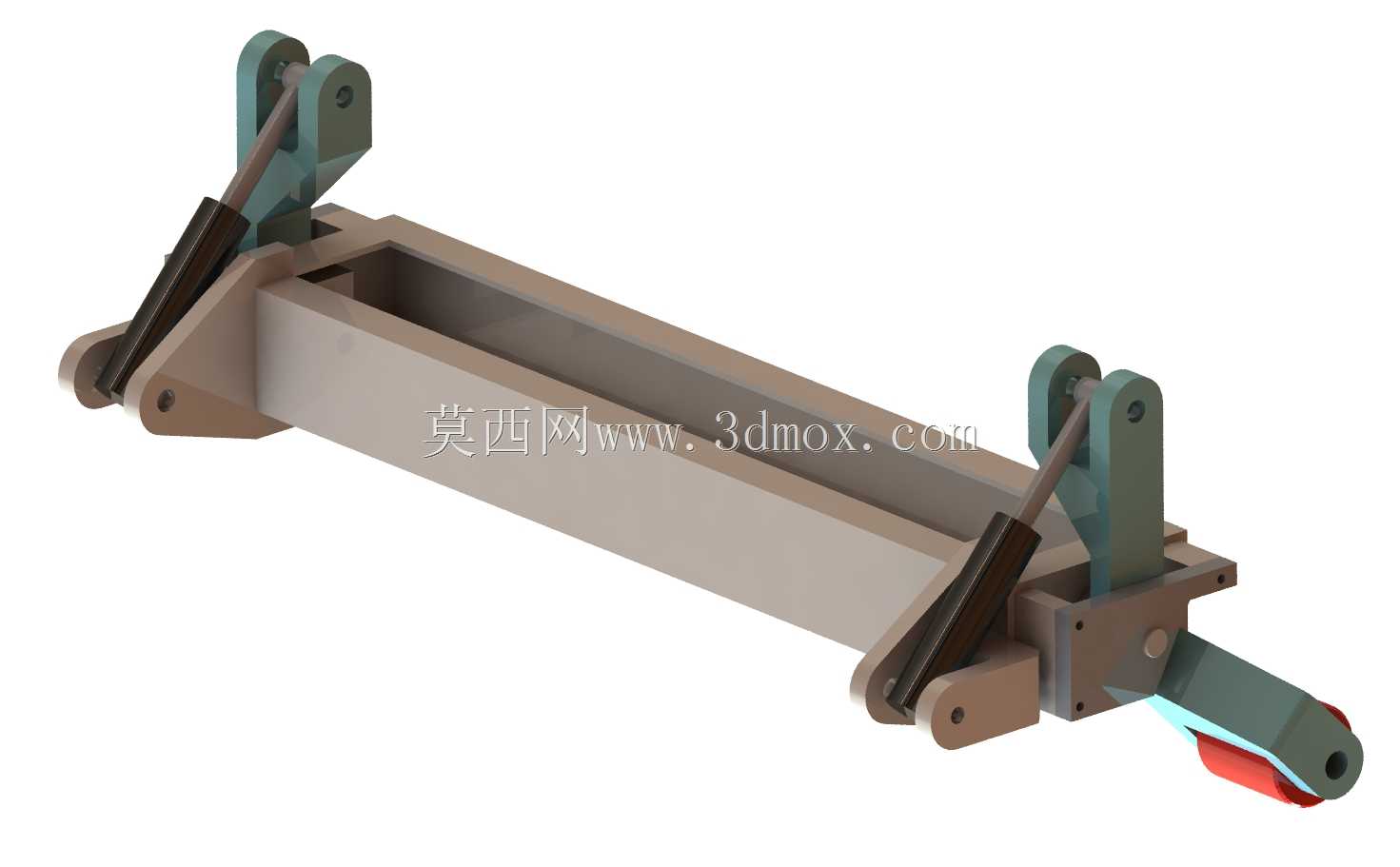

　　该结构常见于车间内轻型物料转运、生产线旁工件临时移位、仓储区域小件货物短距离输送的场景中，作为移动承载单元的主体受力框架使用，区别于固定安装的机架结构，其自带的行走滚轮组件可在平整硬化地面、标准导轨面完成直线往复移动，无需额外配套复杂的驱动模组，依靠人工推送或外接简单牵引件即可完成移位作业，适配小载荷、低频次的工位间物料转运需求，能有效减少车间内叉车等重型转运设备的使用频次，降低窄通道区域的作业安全风险。从功能特性来看，主体箱型梁采用矩形截面的中空焊接结构，相比同重量的型钢拼接梁具备更高的抗扭、抗弯刚度，梁体两端的铰接支座通过销轴与滚轮支架连接，允许滚轮支架在小角度范围内自适应摆动，当地面存在轻微不平整、导轨接缝有小幅高度差时，

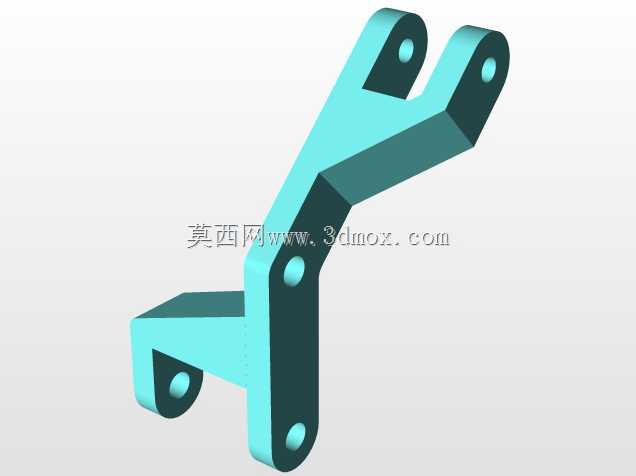

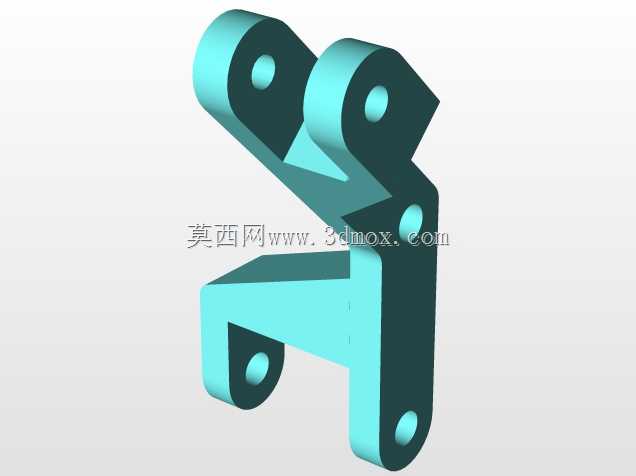

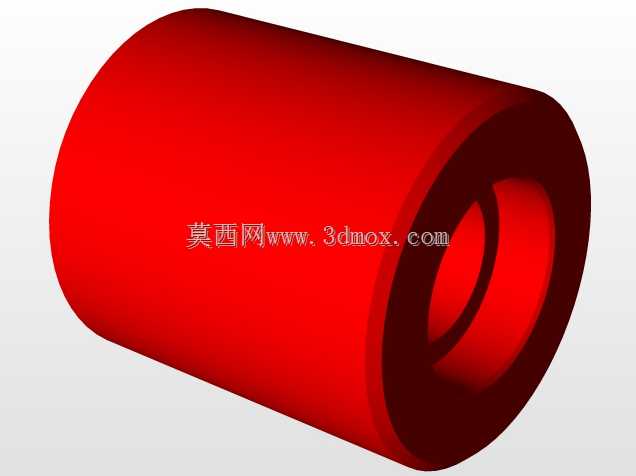

　　滚轮可始终保持与接触面的有效贴合，避免出现单轮悬空导致的梁体倾斜、载荷偏载问题，滚轮采用聚氨酯包胶材质，相比金属滚轮具备更低的运行噪音，不会划伤环氧地坪或导轨表面，同时具备一定的缓冲能力，转运过程中可降低工件受到的振动冲击。设计过程中优先考虑了安装边界的适配性，梁体上表面预留的安装孔位可直接对接工装夹具、物料托盘的固定接口，无需二次打孔加工，两端铰接支座的销轴孔中心距、安装面平面度均按照通用工装的安装公差设计，可直接替换现有同规格的固定承载梁，不需要对原有配套设备做结构改动；滚轮支架的转动角度限制在正负5度范围内，既保证了地面自适应能力，又避免了摆动角度过大导致的梁体侧翻风险，滚轮的轮轴采用台阶轴设计，通过卡簧固定在支架上，

　　磨损后可单独拆卸更换，无需整体更换支架组件，降低后期维护成本。外形尺寸方面，梁体的有效承载长度覆盖常规小型工件的托盘尺寸，整体宽度控制在窄通道通行允许的范围内，滚轮的安装高度保证梁体下表面与地面留有足够的安全间隙，不会剐蹭地面的线缆、线槽等附属设施，铰接支座的高度经过匹配计算，保证梁体上表面的安装面高度与常规生产线工作台的高度齐平，物料转运到位后可直接平移至工作台面，减少二次抬升的作业步骤。结构受力层面，箱型梁的壁厚经过载荷校核，在额定承载工况下梁体的最大挠度控制在允许范围内，不会出现永久变形，铰接位置的销轴采用调质处理的合金钢材质，配合自润滑轴套，长期往复转动下不会出现异常磨损，滚轮的轮芯采用铸铁材质，

　　包胶层厚度满足额定载荷下的压缩量要求，长期受压不会出现脱胶、开裂问题。实际应用中，该结构可单独作为移动转运小车的主体框架使用，也可多组拼接组成长距离的移动承载平台，适配不同长度的工件转运需求，两端的铰接耳座除了连接滚轮支架外，还可外接牵引杆、限位撞块等附属配件，适配不同的作业场景，比如在自动化生产线旁可搭配接近开关实现到位自动停止，在手动推送场景下可加装扶手组件方便操作人员施力。
