1515H工业铝挤型材结构设计

在小型自动化检测工位、桌面级实验工装、3D打印设备机架这类对安装空间有严格限制的场景里，小截面铝型材的选型往往直接决定整套机构的布局紧凑度。这款1515H型材的截面设计，刚好适配边长15mm的方形安装边界，四个方向均预留标准T型槽道，槽口尺寸兼容通用M3、M4规格的T型螺栓与滑块螺母，不需要额外在型材本体上打孔攻丝，就能完成相邻型材的直角拼接、附件挂载，大幅压缩现场装配的加工工时。

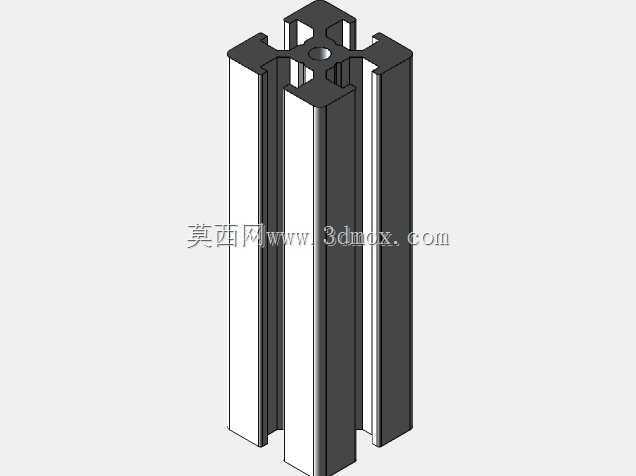

从截面结构来看，型材中心预留了贯通的圆形安装孔位，既可以穿设设备内部的气路软管、信号线缆，实现管线内置收纳，避免外露管线被运动部件剐蹭，也能穿入圆钢棒作为加强芯，在需要承受小幅侧向载荷的工位提升型材整体抗弯性能，不会因为长期受载出现型材弯曲变形。型材的四个外角做了小尺寸R角过渡，既避免尖锐边角在装配、调试过程中划伤操作人员，也能适配常规的铝型材端盖、封边条配件，安装后外观齐整没有突兀的棱角。

实际选型应用时，这款型材单米重量控制在较低区间，不会给桌面型设备带来额外的承重负担，同时表面经过阳极氧化处理，表层氧化膜厚度满足常规工业环境使用要求，在普通车间温湿度环境下不会轻易出现表层氧化发白、锈蚀的问题，长期使用也能保持外观整洁。槽道内部的尺寸公差经过严格控制，T型螺母滑入后不会出现卡滞、旷量过大的问题，相邻两根型材通过角码连接时，拼接面的贴合度能控制在0.1mm以内，不需要额外打磨调整就能保证框架的整体平面度，对于视觉检测这类对安装基准精度有要求的场景，能减少后续的校准调试工作量。

在设计适配结构时，需要注意这款型材的安装边界：单根型材的最大支撑跨度建议控制在600mm以内，如果跨度超过这个区间，需要在中间增加横向支撑型材，避免长期承重后出现中部下挠。型材端面的连接孔位中心距严格匹配截面尺寸，搭配专用的端面连接板时，可以快速实现多根型材的垂直拼接、斜向拼接，不需要现场测绘配钻。对于需要在型材上安装传感器、小型导轨、拖链端接头的场景，直接利用T型槽内的滑块螺母就能完成固定，不需要破坏型材的整体结构，后续调整安装位置时只需要松开螺栓就能滑动调整，适配设备迭代时的结构改型需求。

不同于大截面重载铝型材，这款1515H型材更偏向轻型承载场景，比如小型流水线的侧边挡条安装、电气柜内部的元件安装导轨、桌面实验台的小型支架搭建，在这些场景里它既能满足结构强度要求，又不会因为截面过大占用过多安装空间。型材的挤压成型过程中，壁厚控制均匀，不会出现局部壁厚过薄导致的连接点强度不足问题，在螺栓锁紧位置的局部壁厚能承受常规的锁紧力矩，不会因为拧紧螺栓出现型材壁变形、滑牙的问题。

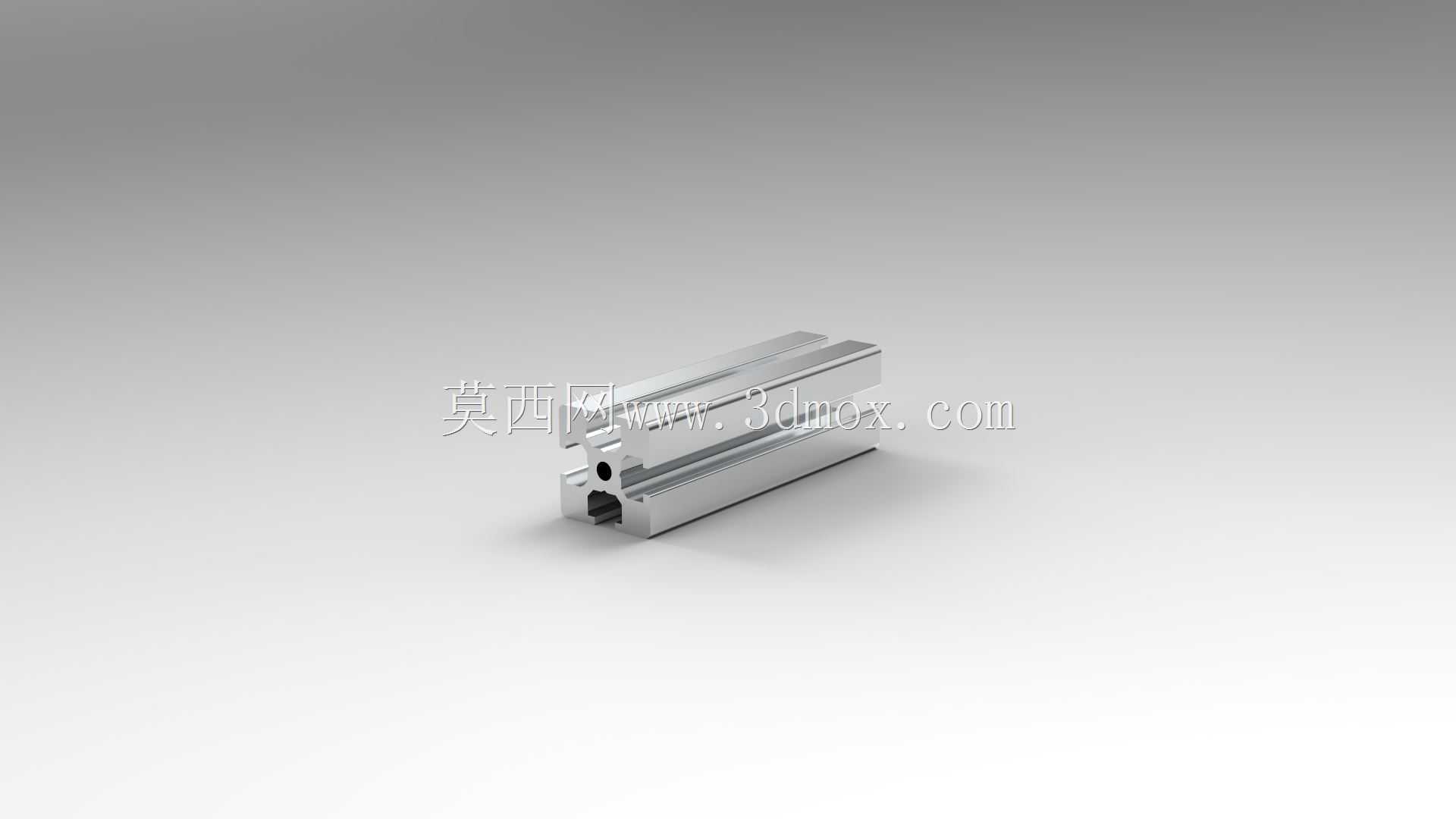

在做三维结构设计时，这款型材的模型严格按照实际截面尺寸绘制，T型槽的倒角、中心孔的直径、外角R角都和实物保持一致，在装配仿真时可以准确模拟螺栓、螺母、连接件的安装位置，提前排查干涉问题，避免实际装配时出现配件无法装入、拼接错位的问题。对于需要做设备轻量化设计的场景，这款型材的截面惯性矩经过核算，能满足小型机构的静载、小幅动载要求，不需要额外增加加强结构就能保证框架的稳定性，有效控制整套设备的整体重量与材料成本。
