2020H工业铝型材框架搭建构件

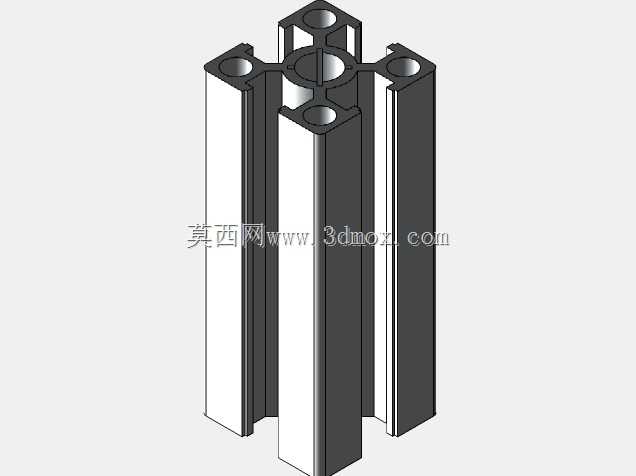

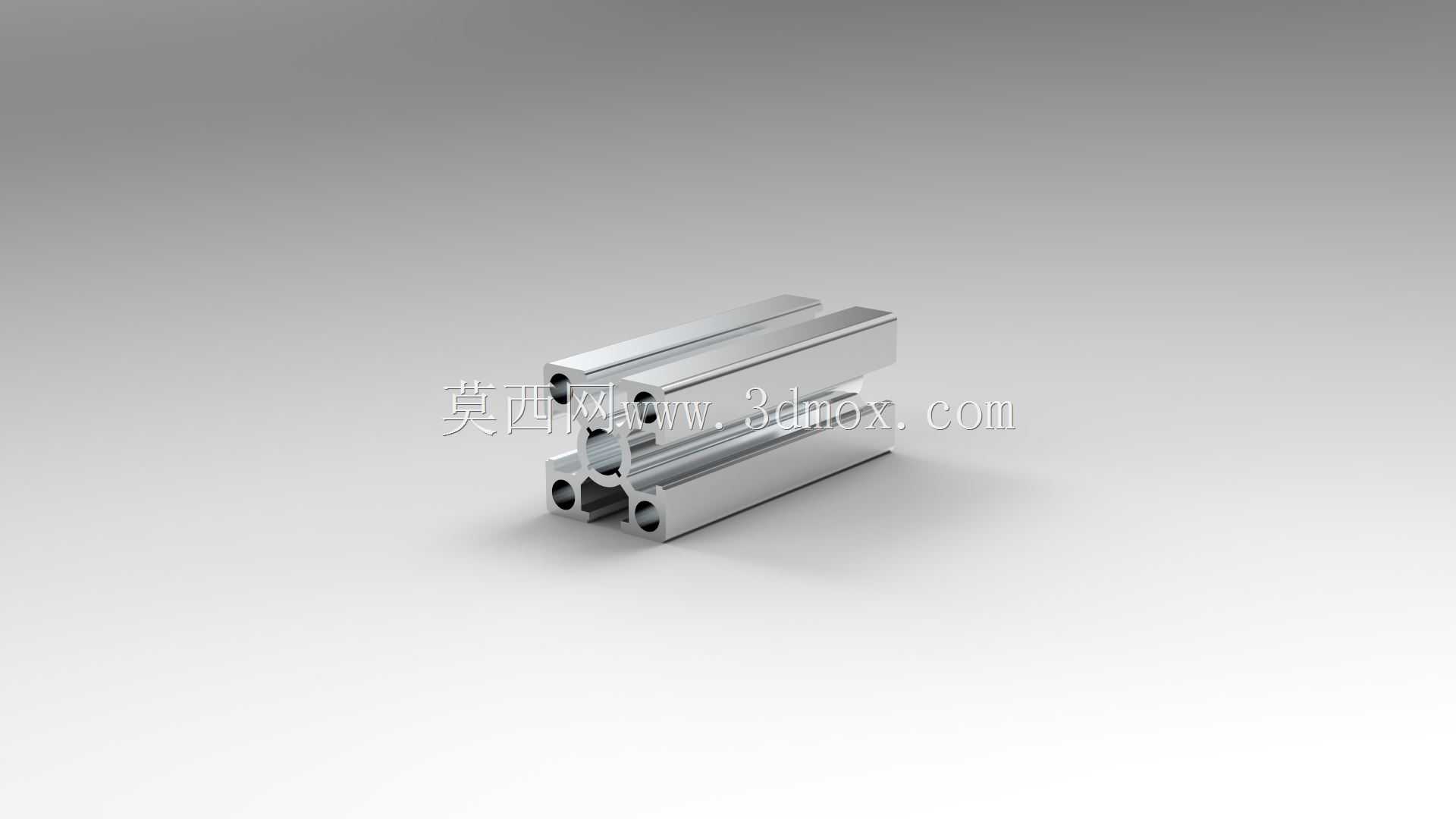

　　在非标自动化设备的机架搭建、生产线防护围栏制作、小型工作台架体组装场景中，20系列槽宽的欧标铝型材一直是小载荷结构的首选材料，这款2020H规格的铝型材，截面尺寸为20mm×20mm，属于该系列里的通用款型，适配绝大多数轻载场景的结构搭建需求。从截面结构来看，这款型材采用四槽对称设计，每个侧面都预留了标准T型槽道，槽道内部尺寸适配M5规格的T型螺栓与法兰螺母，不需要对型材做额外的打孔攻丝处理，就可以完成任意角度的拼接组装，相比传统的方管焊接结构，组装效率能提升60%以上，而且后期调整结构布局时，只需要松开紧固件就可以重新拆装，不会产生材料报废的问题。型材的壁厚设计兼顾了结构强度与材料成本，

　　主受力壁的厚度满足15kg以内的单点静载荷要求，整根型材沿长度方向的直线度控制在每米0.3mm以内，拼接长尺寸框架时不会出现明显的弯曲变形，适合用来做电子检测设备的小型机架、车间工位的物料放置架、3D打印机的运动框架、实验室测试台的支撑骨架这类对安装精度有一定要求的场景。在实际选型应用中，这款型材的安装边界需要重点注意，因为截面尺寸偏小，不适合做跨度超过800mm的无支撑横梁，如果需要搭建更长的跨距结构，需要在中间增加支撑立柱，或者搭配同系列的角槽连接件做加强处理，避免长期承重后出现下挠变形。T型槽的设计除了用来拼接型材本身，还可以用来安装亚克力挡板、钣金门板、传感器安装支架、走线槽等附属配件，所有配件都可以通过槽内的螺母直接固定，

　　不需要在型材表面额外钻孔，不会破坏型材的表面氧化层，也就避免了后期使用过程中出现型材锈蚀的问题。这款型材的端面可以搭配专用的端盖做封边处理，既可以提升整体外观的整洁度，也能防止杂物进入型材的中空腔体，在洁净车间使用的设备上，这种封边设计还能避免积尘，满足洁净度要求。在做三维结构设计时，这款型材的建模需要重点还原T型槽的精确尺寸，因为槽道的尺寸直接决定了后续紧固件、连接件的装配适配性，如果槽道的开口宽度、内部卡位尺寸建模出现偏差，后续出工程图加工或者直接调用模型做装配时，就会出现配件装不进去、间隙过大松动的问题。型材的四个外角做了R1.5的圆角处理，既避免了尖锐边角带来的安装磕碰风险，也让整体框架的外观更协调，不会出现生硬的直角棱角。

　　在实际组装过程中，两根垂直拼接的型材可以采用直角角码连接，也可以采用内置的角槽连接件连接，后者的连接方式不会在型材外部露出连接件，整体外观更简洁，适合对外观有要求的设备外框架；如果是需要经常拆装的结构，采用外置角码的连接方式会更方便，不需要在型材端面做预装处理，现场就可以完成组装调整。这款型材的中空腔体还可以用来走设备的线缆、气路软管，把管线隐藏在型材内部，让整体设备的布线更规整，避免管线外露带来的剐蹭风险，也能提升设备整体的美观度。在做轻量化设备设计时，这款2020H铝型材可以替代传统的不锈钢方管，整体重量能降低40%左右，而且表面的阳极氧化层不需要额外做喷漆、喷塑处理，加工完成后直接就可以组装使用，缩短了设备的生产加工周期。需要注意的是，这款型材因为截面尺寸限制，不适合用来做有冲击载荷的结构支撑，比如冲压设备的周边围栏、有振动电机的设备机架，这类场景需要选择更大截面规格的型材，避免长期振动导致连接松动、结构变形。在做框架的地脚安装时，可以在型材端面安装专用的脚轮支座或者可调脚杯，直接通过端面的中心孔或者T型槽固定，不需要额外焊接连接板，安装调整都很方便，可调脚杯的调节范围可以适配车间地面不平整的情况，保证整个框架的水平度，满足精密检测设备的安装水平要求。
