高精度1206封装片式电阻器三维数模

在消费电子、工业控制板卡、汽车电子控制器的PCB布局布线环节，贴片电阻是板上用量最大的被动元器件之一，1206（公制3216）封装作为通用功率级片式电阻的主流封装规格，广泛应用在电源回路限流、信号链路分压、阻抗匹配、负载模拟等各类电路场景中，这类元件的三维数模精度直接影响PCB 3D装配检查的可靠性，若模型尺寸偏差过大，会导致结构干涉检查失效，后续SMT贴片环节出现元件撞件、焊盘对位偏移等生产问题。

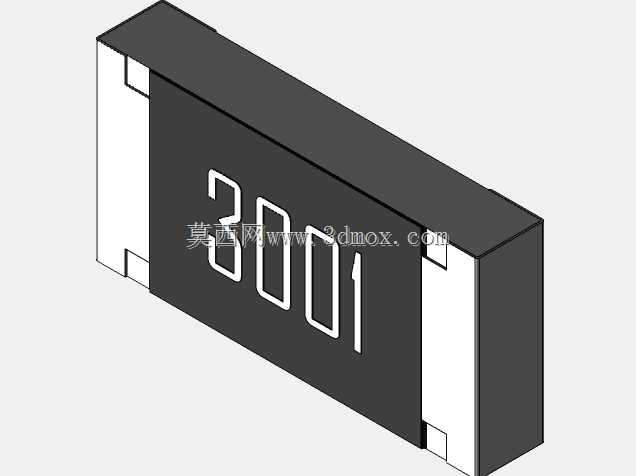

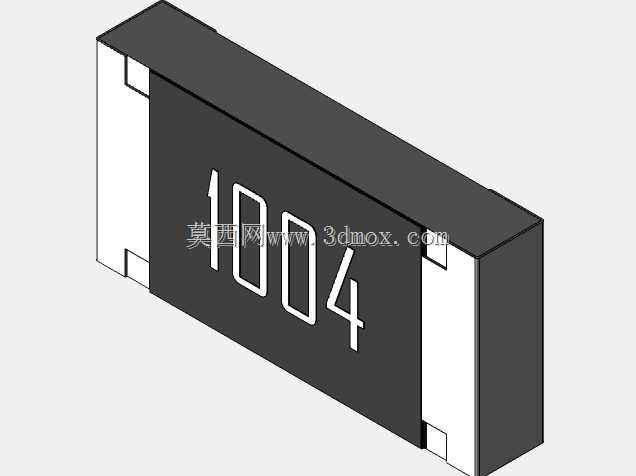

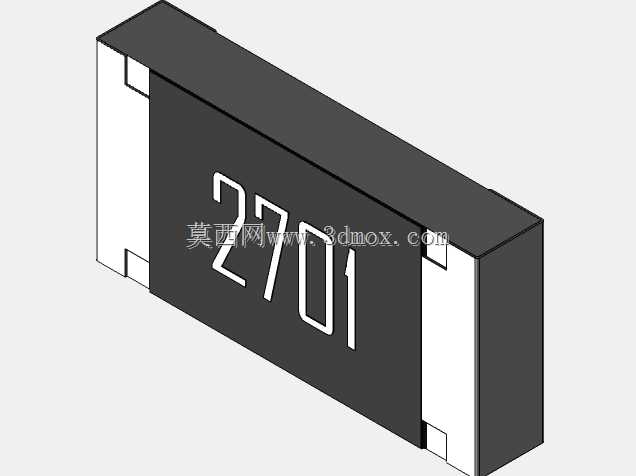

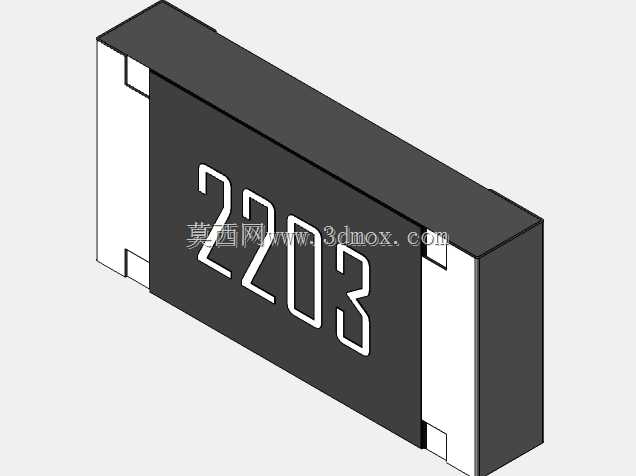

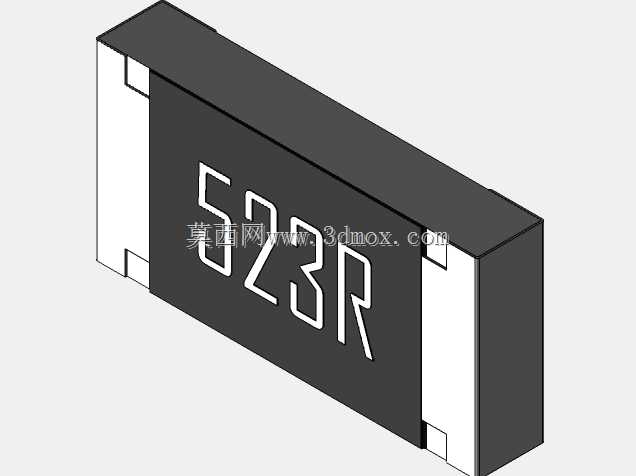

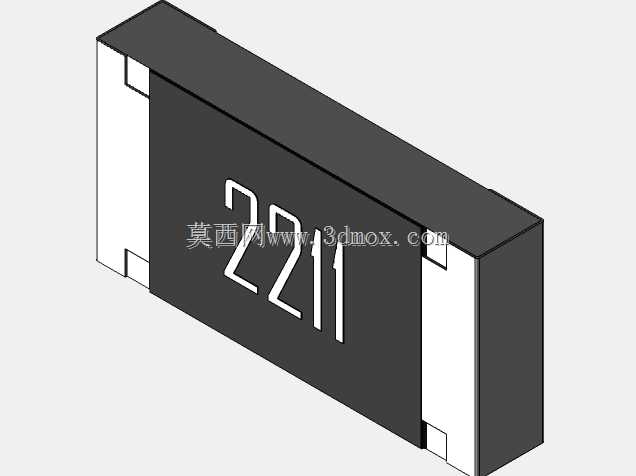

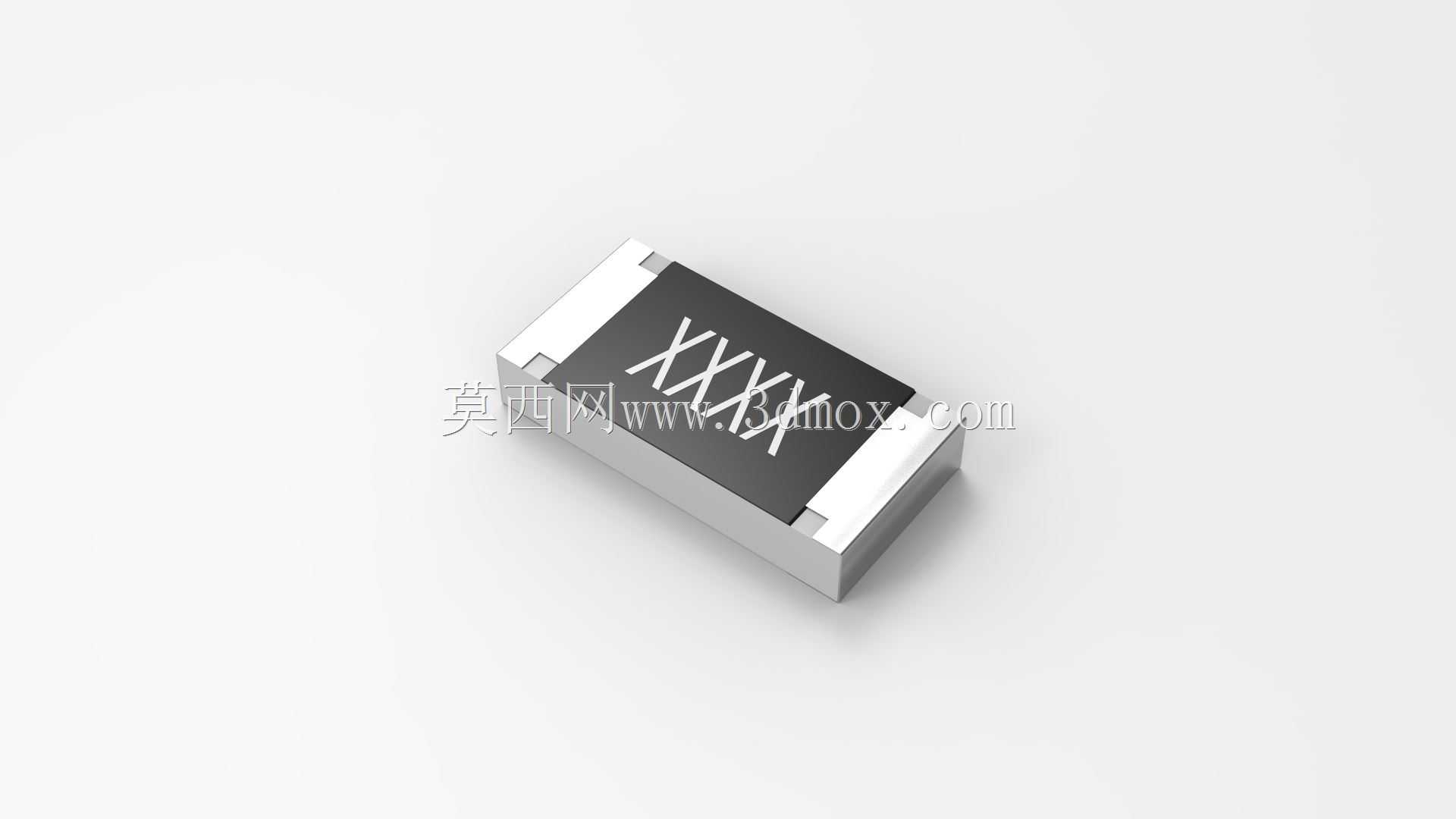

这款片式电阻的三维设计完全贴合JEDEC封装标准的尺寸边界，本体长度控制在3.2mm±0.1mm，宽度1.6mm±0.1mm，本体厚度根据常规厚膜电阻的规格设定为0.55mm，两端电极的焊端区域严格按照可焊性范围设计，电极伸出本体的长度、端电极的弧度都还原了实际量产元件的外形特征，不会出现简化模型导致的装配间隙误判。设计过程中没有采用简单的方块拉伸做简化处理，而是还原了电阻本体陶瓷基材的哑光黑外观、端电极镀锡层的金属质感，本体表面的标识字符位置也和实物丝印位置对齐，在做产品渲染、PCB装配可视化展示时，能还原真实的板级装配效果。

从功能特性来看，1206封装的片式电阻常规额定功率为1/4W，极限工作电压可达200V，相比更小封装的0805、0603电阻，它的功率承载能力更强，在电源输入回路、大电流检测支路中应用占比很高，同时它的焊盘尺寸更大，SMT贴片时的容错率更高，对于手工焊接打样的场景也更友好。设计这款数模时，特意将电阻值属性做了可编辑关联，在三维装配环境中，可以直接通过属性配置修改电阻的标称阻值，不需要逐个修改模型表面的丝印字符，适配不同BOM表中不同阻值电阻的快速选型调用，不管是做Altium Designer的PCB 3D实体放置，还是做Keyshot的产品板卡渲染，都能直接调用对应格式的模型，不需要重复做格式转换和模型修复。

实际工程应用中，很多工程师在做板级结构检查时，经常遇到贴片电阻模型和周边接插件、结构件、散热片干涉的问题，大多是因为采用的简化模型没有还原电阻的真实安装高度、端电极的突出尺寸，这款模型严格按照实物的安装边界做尺寸校核，焊盘贴合面完全平整，和PCB表面装配后不会出现悬浮、穿模的问题，端电极的侧面轮廓和焊盘的阻焊层边界对齐，在做DFM可制造性检查时，能准确判断焊盘设计是否符合钢网开口要求，减少后续生产环节的工艺风险。

不同于通用的简化电子元件模型，这款片式电阻的设计充分考虑了不同设计场景的使用需求，在结构设计环节调用时，可以直接用于检查元件和外壳内壁的安全间隙，确认绝缘距离是否满足安规要求；在电路仿真的三维可视化环节，准确的外形能帮助硬件工程师更直观地排布板上元件的位置，优化走线路径，减少信号回路的面积；在做产品宣传的爆炸图、装配演示动画时，写实的外观细节也能提升演示内容的专业度，不需要额外对模型做外观贴图处理。

很多刚接触板级结构设计的工程师容易忽略贴片元件的模型精度，觉得这类小尺寸元件不会有大的干涉问题，但实际量产中，很多板卡返修的原因恰恰是小元件和散热片、固定柱的间隙不足，过锡炉后元件本体受热膨胀顶到周边结构件，导致元件虚焊或者本体开裂，采用符合真实尺寸的元件数模，在设计阶段就能把这类风险排查掉，大幅减少打样后的改板次数，缩短产品的研发周期。这款1206片式电阻的数模在尺寸公差、外观细节、属性配置上都贴合实际工程使用需求，能覆盖从原理图设计、PCB布局、结构检查到生产工艺校验的全流程使用场景。
