高压金属成型用压力铸造模具结构

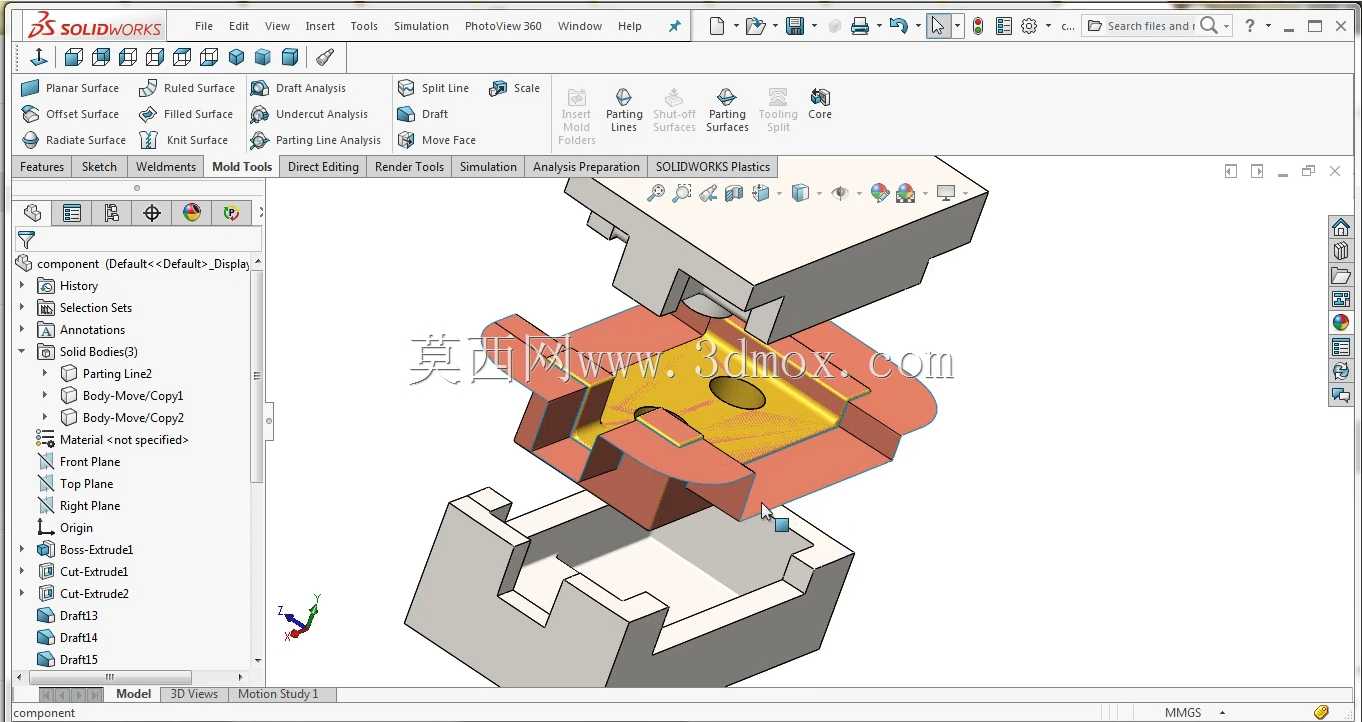

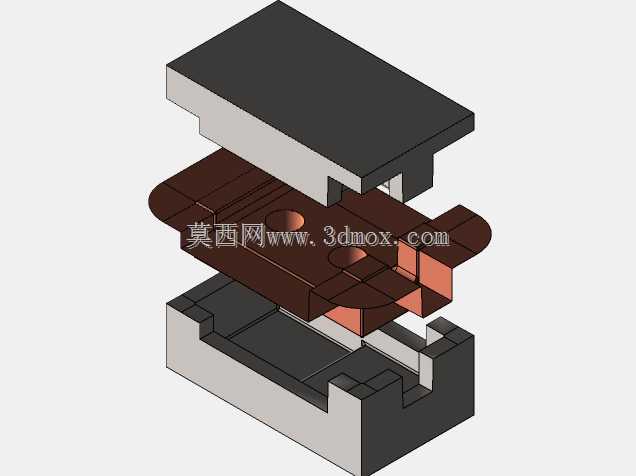

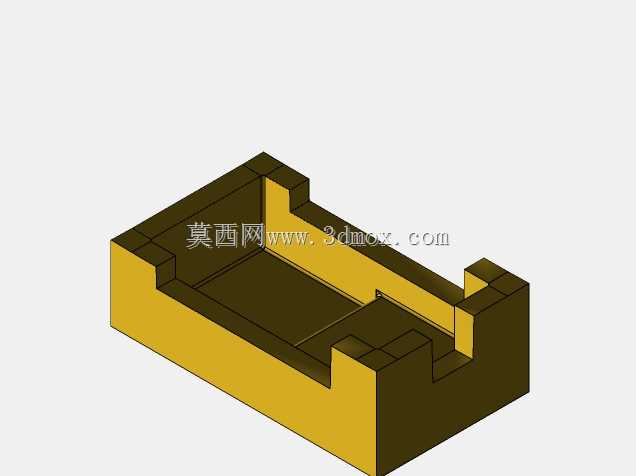

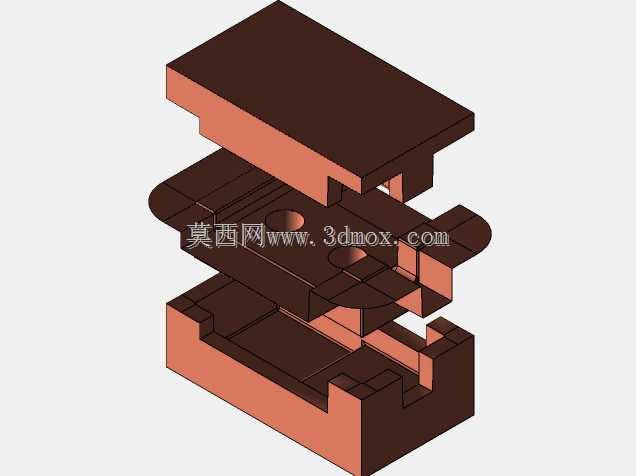

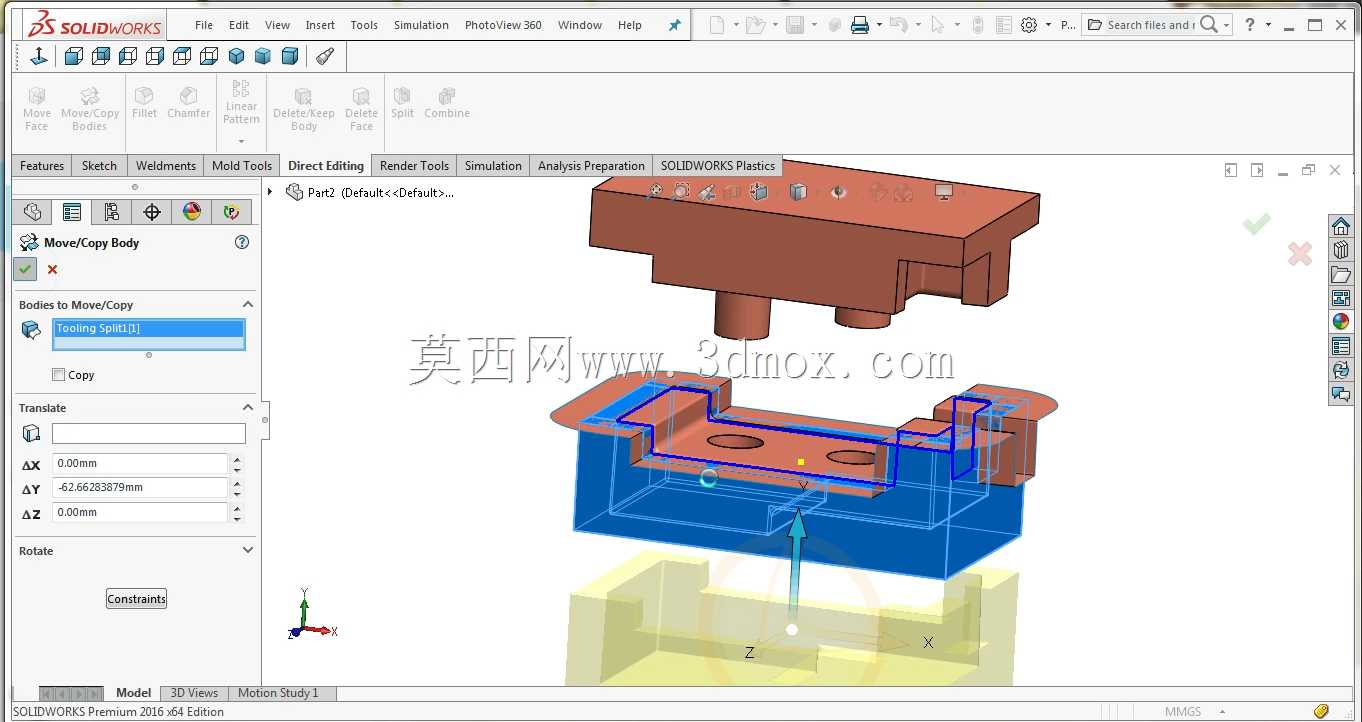

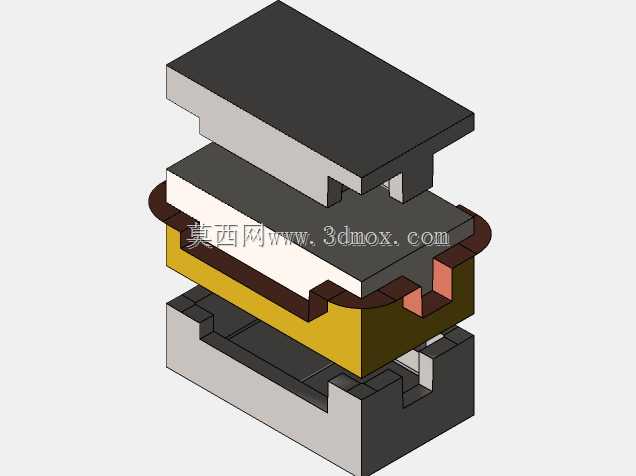

　　在汽车零部件、3C电子外壳、通用五金结构件的批量金属成型生产场景中，压力铸造模具是决定压铸件成型精度、生产良率与批量一致性的核心工装，这套模具针对中小型锌合金、铝合金压铸件的量产需求设计，适配常规卧式冷室压铸机的安装接口，模架整体采用标准模胚规格，上下模合模导向依靠四角的导柱导套完成定位，合模行程预留了足够的顶出空间，避免开模取件时铸件与模腔发生剐蹭。从结构拆分来看，模具分为定模、动模两个核心成型部分，定模侧对接压铸机的压射室，熔融金属通过直浇道进入横浇道，最终通过侧浇口注入封闭的模腔内部，浇口位置选择在铸件的非外观面侧，浇口截面尺寸经过充型模拟校核，既保证金属液在高速高压下能在0.1秒级的时间内填满整个模腔，

　　又避免浇口处金属液流速过高冲刷模壁造成型腔冲蚀磨损。动模侧设置了组合式抽芯结构，针对铸件侧面的倒扣特征采用斜导柱驱动的侧抽芯滑块，滑块的锁紧依靠定模侧的锁紧块承受压射时的反向胀型力，避免压射过程中滑块后退造成铸件飞边超差。模腔内部的成型镶件采用模块化拆分设计，针对易磨损的浇口附近区域、铸件转角处的易积渣位置，单独采用高硬度耐热模具钢制作镶件，通过螺钉与模架固定，后续生产中出现磨损、烧蚀时可单独更换镶件，无需整体报废模架，大幅降低量产阶段的模具维护成本。冷却系统的设计覆盖了定模、动模以及侧抽芯滑块的核心成型区域，采用直通式水井与环形冷却水路组合的排布方式，水路距离模腔表面的距离控制在12-15mm区间，既保证冷却效率，

　　让铸件在充型完成后快速均匀降温到开模温度，又避免水路距离模腔过近造成模壁局部温差过大产生热疲劳裂纹。排气系统开设在模腔的最后充型位置，配合集渣包收集压射过程中前端混有气体、氧化渣的冷金属，避免铸件内部产生气孔、夹渣缺陷。顶出机构采用顶针与顶块组合的方式，顶针排布位置避开铸件的外观面与装配配合面，顶出行程经过校核，保证开模后铸件能完全脱离动模型腔，同时顶出速度与压铸机的开模动作联动，避免顶出力过大造成铸件顶白、变形。这套模具的成型面加工精度控制在IT7级，分型面的贴合间隙小于0.03mm，能有效承受40-80MPa的压射比压，适配铝合金、锌合金等常用压铸合金的生产工艺参数，在批量生产中可实现单模次循环周期控制在30秒以内，

　　满足中小压铸件的大批量高效生产需求。针对模具的安装边界，模架的长宽尺寸适配200吨级卧式冷室压铸机的哥林柱间距，压室对接孔的尺寸与压铸机压射冲头规格匹配，顶棍孔的位置与压铸机顶出杆位置完全对应，安装时无需额外做过渡连接板，可直接上机装夹调试。模具的流道设计做了短流程优化，减少了金属液在流道内的热量损失与压力损耗，同时流道的转角位置都做了圆角过渡，避免金属液在转角处产生涡流卷气。在模具的配合面位置，所有滑动配合的导柱、滑块、顶针都设置了润滑槽，量产过程中可通过自动润滑系统定期补充润滑脂，减少滑动部件的磨损，延长模具的整体使用寿命。针对铸件的尺寸精度要求，模腔的尺寸计算充分考虑了压铸合金的收缩率，针对不同壁厚位置的收缩差异做了尺寸补偿，保证铸件冷却收缩后尺寸落在公差带范围内，减少后续机加工的余量，部分直接成型的装配面可直接满足装配要求，无需二次加工。
