圣诞主题星形纪念饰件注塑模具结构设计

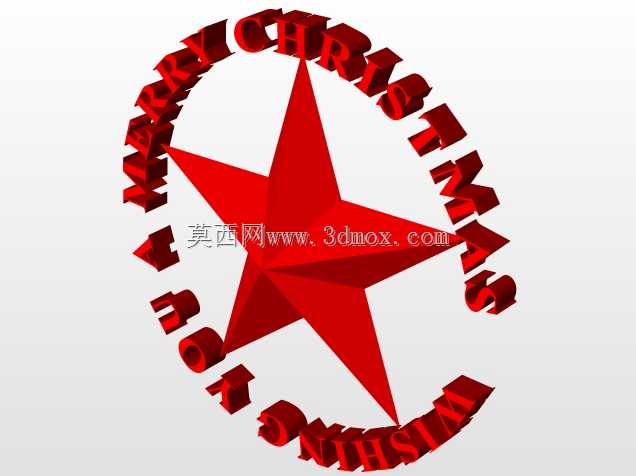

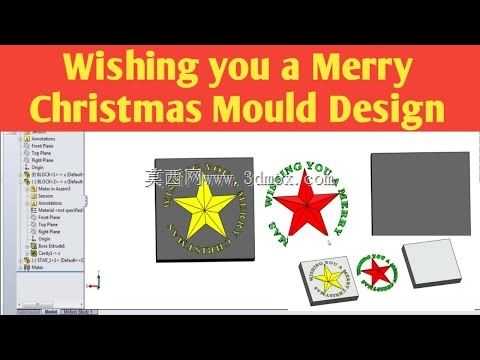

这套模具面向节庆装饰用品的批量注塑生产场景，主要用于成型带有圣诞主题元素的平面装饰饰件，这类饰件多应用于圣诞树挂饰、节日礼品包装点缀、节庆场景布置配件等领域，日常生产中常采用PP、ABS或者透明PS作为成型原料，根据饰件的使用场景不同，也可更换为软质PVC原料生产带一定弯折韧性的挂饰款。从模具的整体结构布局来看，采用的是一模多腔的平衡式排布方案，模腔内分别设置了不同尺寸的五角星成型区域，同时配套有环形文字标识的成型刻纹，能够在一次注塑周期内同时产出多款不同规格、不同纹样的星形饰件，有效提升单批次生产效率，减少多套模具开发的成本投入。

在设计思路上，首先考虑到饰件属于薄壳类平面零件，整体壁厚均匀控制在1.2mm-1.5mm区间，避免注塑过程中出现缩痕、缺胶或者翘曲变形的问题，浇口采用侧浇口进料的方式，设置在每个饰件型腔的非外观面边缘位置，进料后熔料能够在型腔内平稳填充，不会在饰件正面的星形图案、环形文字区域留下明显的浇口痕迹，保证成型后饰件的外观完整性。模具的分型面设置在饰件的最大轮廓平面处，分型面贴合平整，合模时的贴合精度控制在0.02mm以内，避免生产过程中出现飞边毛刺，减少后续人工修剪的工序工作量。

冷却系统的排布围绕各个型腔做环绕式水路设计，水路直径选用8mm的标准孔径，水路距离型腔壁的距离保持在15mm-20mm之间，保证每个型腔都能获得均匀的冷却效果，将成型周期稳定控制在15s-20s区间，避免因冷却不均导致饰件出现翘曲、表面光泽度不一致的问题。脱模结构采用顶针顶出的方案，顶针的排布位置选在饰件的加强筋边缘、浇口残留位置等非外观区域，顶针直径根据排布位置的空间大小选用2mm-3mm的规格，顶出行程设置为8mm，保证开模后饰件能够顺利从型芯上脱离，不会出现顶白、顶穿饰件本体的问题。

从安装边界尺寸来看，这套模具的模架选用标准的龙记细水口模架，整体长宽尺寸控制在300mm*350mm范围内，能够适配市面上锁模力120T-160T的常规卧式注塑机安装，模具的定位圈直径采用标准100mm规格，主流道衬套的球面半径匹配注塑机喷嘴的SR15规格，安装时无需额外做定制化改装，直接吊装对位即可完成上机装夹。模具的导柱导套采用标准的20mm直径规格，四个导柱做不对称排布设计，避免合模时出现装反的问题，导柱上设置有润滑油槽，长期生产过程中能够定期加注润滑脂，减少导柱导套的磨损，保证模具开合模的导向精度。

针对饰件表面的文字与星形图案成型区域，型腔部分采用整体铣削后抛光的工艺处理，图案区域的表面粗糙度抛光至Ra0.8，保证成型后饰件表面的图案清晰锐利，没有刀纹残留，对于需要做电镀或者烫金处理的饰件款，型腔表面还可以做镜面抛光处理，提升饰件的表面光泽度。模具还配套有排气槽设计，排气槽开设在分型面的熔料末端位置，排气槽深度控制在0.02mm，宽度5mm，能够在注塑填充过程中快速排出型腔内的空气，避免饰件出现烧焦、气泡、填充不满等成型缺陷。在实际生产调试过程中，针对不同原料的流动性差异，可以通过调整注塑压力、保压时间以及料筒温度参数，适配不同原料的成型需求，比如生产透明PS材质的饰件时，适当提高料筒前段温度，降低注射速度，避免出现流痕或者银纹缺陷；生产软质PVC材质的挂饰时，适当降低模温，延长冷却时间，保证饰件脱模后不会出现变形。
