压铸浇注系统金属流动温度场仿真分析

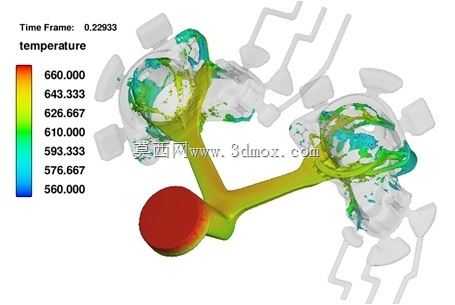

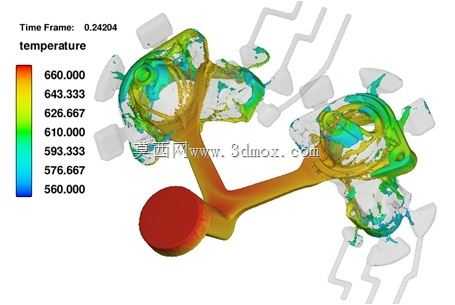

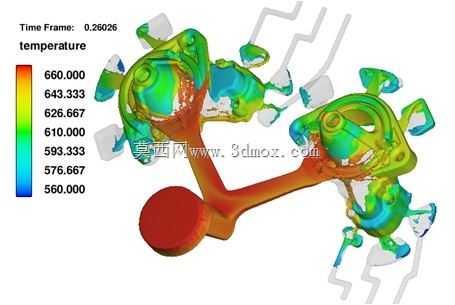

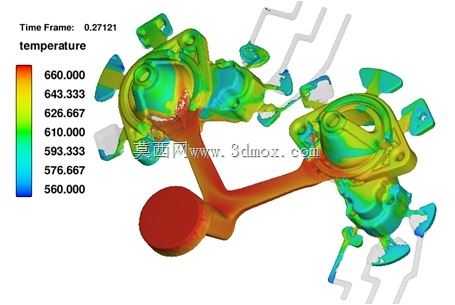

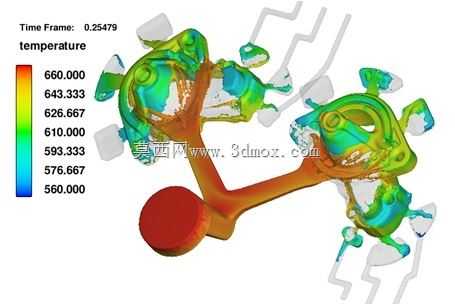

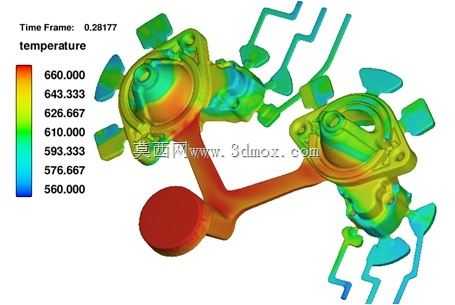

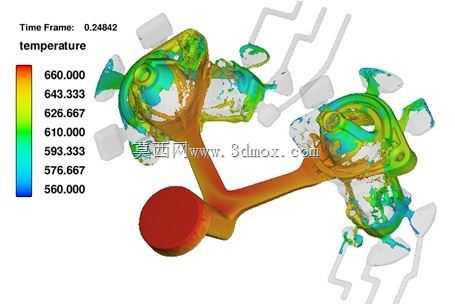

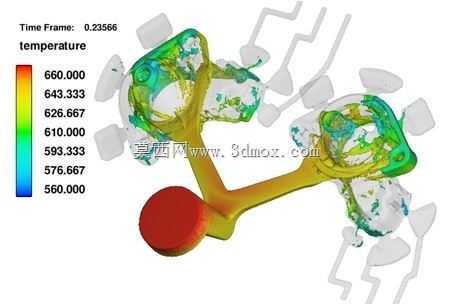

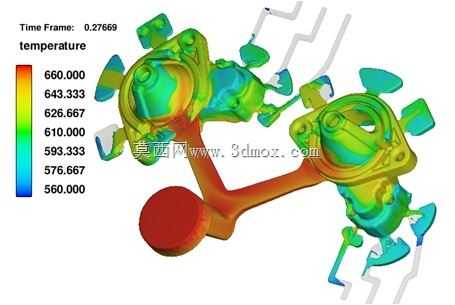

　　在高压压铸生产场景中，金属液从压射室进入模具型腔的整个过程，直接决定了最终压铸件的内部质量与外观成型效果，这套仿真分析模型针对带双成型型腔的浇注系统开展全流程流动与温度耦合计算，还原生产现场的真实充型状态。从实际生产需求出发，这套分析覆盖了金属液进入横浇道、分流锥、内浇口直至充满两个对称型腔的完整路径，模型中完整保留了浇注系统的锥度过渡、转角圆角、内浇口截面尺寸等细节，所有流道的截面变化完全匹配量产模具的实际加工参数，避免仿真与实际生产出现边界偏差。温度场的色阶标定覆盖560℃到660℃的区间，正好对应常用压铸铝合金的液相线到浇注过热温度区间，红色区域代表金属液保持较高温度的前沿流动路径，也就是最先填充的流道主干区域，

　　从图中可以看到连接压射端的主横浇道始终保持最高温度区间，这部分金属液最先进入浇注系统，流速最快，在充型过程中热量损失最小，而两侧型腔内的温度从靠近浇口位置向远端逐步降低，色阶过渡均匀，说明内浇口的流速设置匹配了型腔的填充顺序，没有出现局部金属液提前冷凝导致的冷隔缺陷风险。在设计思路上，这套浇注系统采用了双侧对称型腔的布局，主横浇道采用梯形截面设计，从压射端向分流位置逐步扩径，降低金属液的流动阻力，分流处采用大圆角过渡，避免金属液在转角位置形成卷气漩涡，两个型腔的进料路径长度完全一致，保证金属液能够同时到达两个型腔的远端，避免出现一侧型腔充满后另一侧出现欠铸的问题。从安装边界来看，这套浇注系统适配常用的卧式冷室压铸机，

　　压射冲头的直径匹配主浇道的入口尺寸，模具的分型面位置与流道的开模方向完全对齐，所有流道的脱模斜度控制在1.5度到2度之间，满足压铸生产的自动取件要求，不会出现流道粘定模的问题。在实际生产验证环节，这套仿真结果可以直接指导模具的浇口尺寸调整、排气槽位置设置以及压铸工艺参数匹配，通过温度场的分布可以判断金属液的最后充型位置，在对应位置设置排气槽与溢流槽，将充型过程中卷入的气体与冷污金属导入溢流槽内，避免压铸件内部出现气孔、夹渣缺陷。同时结合流动速度的分布，可以调整压射速度的切换位置，在金属液通过内浇口时保证足够的充型速度，避免金属液在型腔内出现喷射、紊流问题，在金属液充满型腔前切换为增压压力，保证压铸件的致密度。

　　这套分析还同步考虑了浇注系统的填充率参数，通过流道的总体积与压射室的有效容积比值，计算出合理的料柄厚度，避免金属液在压射室内停留时间过长导致温度下降过多，同时匹配压铸机的锁模吨位，保证在充型与增压过程中模具不会出现飞边问题。从模型的结构细节来看，两个成型型腔的结构完全一致，属于对称布置的同模腔零件，内浇口开设在零件的厚大位置，保证金属液从厚壁处向薄壁处填充，符合压铸充型的顺序凝固原则，减少零件内部的缩松缺陷，流道上设置的多段缓冲结构，可以降低金属液的流动速度，避免金属液直接冲击模具型芯，减少型芯的冲蚀磨损，延长模具的使用寿命。在实际生产中，这类仿真分析可以大幅减少模具的试模次数，传统的压铸模具开发需要经过3到5次试模调整浇口与排气结构，通过前置的流动与温度仿真，可以在模具加工前就预判可能出现的成型缺陷，将试模次数降低到1到2次，大幅缩短模具开发周期，降低开发成本。同时仿真得到的温度场数据还可以作为模具冷却系统设计的依据，在温度较高的主横浇道与内浇口位置设置对应的冷却水路，保证模具整体温度均匀，避免出现局部过热导致的模具粘料、零件变形问题，稳定量产过程中的零件质量。
