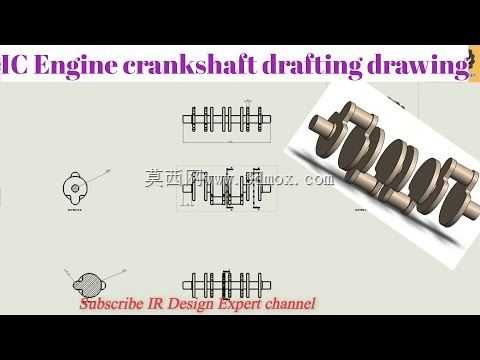

内燃机曲轴结构设计与工程绘图参考

在往复式内燃机的动力传递链路中，曲轴是承接活塞往复运动、转换为旋转扭矩输出的核心承载部件，其结构合理性直接决定整机的运行寿命、振动水平与动力输出效率，这类零件的绘图与建模工作，是动力机械结构设计环节中精度要求最高的板块之一。从实际应用场景来看，这类曲轴结构广泛适配小排量单缸到多缸内燃机，覆盖通用汽油机、小型柴油机、摩托车动力单元、小型工程机械动力源等多个应用领域，不同场景下的曲轴结构需要匹配对应的缸数、冲程、点火顺序，平衡块的配重、曲柄销的偏心距、主轴颈的支撑跨度都需要根据整机的动力参数做针对性调整。

从设计思路层面讲，曲轴的结构排布首先要满足运动学要求，曲柄销的回转中心与主轴颈中心的偏心距直接决定活塞行程，这一尺寸需要和气缸直径、压缩比参数做匹配，保证燃烧室容积符合设计要求；其次要满足动力学平衡要求，多缸曲轴的曲柄夹角需要根据缸数做均匀分配，四缸机型通常采用180度夹角排布，保证各缸做功间隔均匀，同时平衡块的重量、质心位置需要经过动平衡计算，抵消曲柄销与连杆大头旋转产生的离心力，以及活塞往复运动产生的往复惯性力，降低整机运行时的振动与轴承冲击载荷。

从功能特性来看，曲轴的各个轴段承担不同的作用，主轴颈是曲轴的旋转支撑部位，装配在缸体的主轴承座内，需要保证足够的支撑刚度，轴颈表面需要做高频淬火处理提升耐磨性，表面粗糙度需要控制在合理范围，保证润滑油膜的稳定形成；曲柄销是连接连杆大头的部位，需要承受连杆传递的爆发压力冲击，其与主轴颈的过渡圆角需要做圆滑处理，避免应力集中导致的疲劳断裂，这一位置也是曲轴疲劳失效的高发区域，绘图过程中需要明确标注圆角半径、表面处理要求，不能做简化省略；曲轴的输出端通常设计有键槽或者法兰结构，用于连接飞轮、离合器或者动力输出装置，前端则设计有油封轴颈、正时齿轮安装位，用于驱动配气机构、机油泵等附属部件，这些安装位的尺寸公差、形位公差都有严格要求，比如各主轴颈的同轴度、曲柄销与主轴颈的平行度，直接影响曲轴转动的灵活性与轴承的磨损速率。

从安装边界与尺寸约束来看，曲轴的轴向总长度需要匹配缸体的曲轴箱内腔长度，主轴颈的直径需要和主轴承瓦的尺寸适配，曲柄的旋转半径不能超过曲轴箱的内部避让空间，避免运转过程中曲柄与缸体、连杆与缸体发生运动干涉；平衡块的外轮廓尺寸需要预留足够的安全间隙，同时要考虑曲轴动平衡时的去重空间，通常在平衡块的外侧预留去重区域，方便后续动平衡工序的调整。绘图过程中，需要清晰表达各个轴段的直径、长度尺寸，各个油孔的位置、通径与走向，曲轴内部的润滑油道是保证主轴颈、曲柄销润滑的关键结构，油孔的倒角、孔口位置需要明确标注，避免油孔边缘的应力集中，同时要保证润滑油路的连通性，确保压力机油能够顺利输送到各个摩擦副表面。

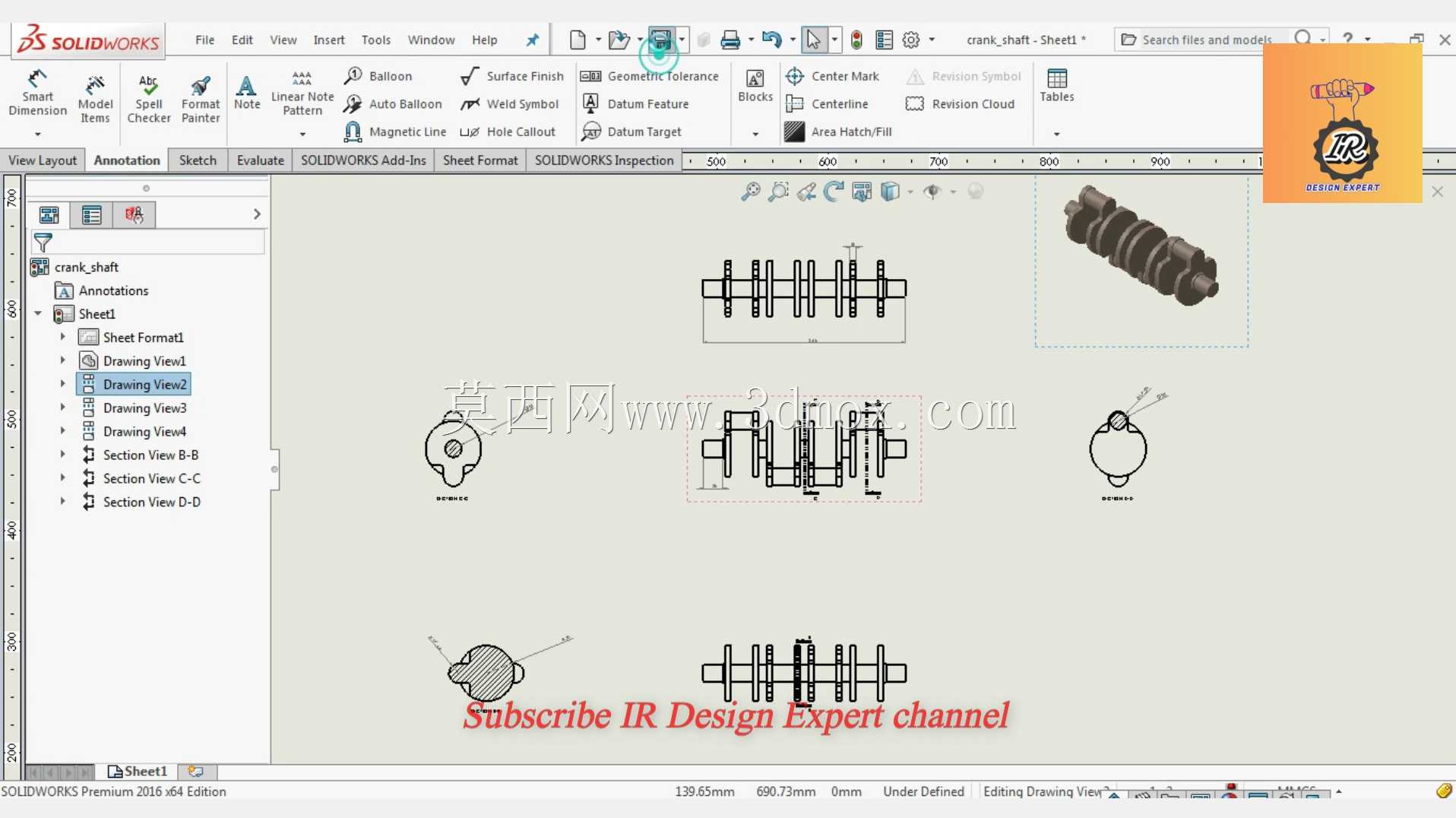

在实际建模与绘图过程中，需要注意曲轴的结构对称性与工艺性，比如锻钢曲轴的分模面位置、铸造曲轴的拔模斜度，轴颈的磨削越程槽尺寸，这些工艺结构在图纸中都需要明确表达，不能因为结构细小就做省略，否则会导致后续加工环节出现工艺问题。另外，曲轴的轴向定位结构通常设置在中间主轴颈或者一端的主轴颈位置，通过止推片限制曲轴的轴向窜动量，这一位置的轴向尺寸公差需要严格控制，窜动量过大会导致配气正时、点火正时出现偏差，窜动量过小则会导致曲轴受热膨胀后出现卡滞。对于多缸曲轴而言，各个曲柄销的相位角是绘图中的核心尺寸，需要明确标注角度公差，保证各缸活塞的上下止点位置符合设计要求，避免出现配气相位错误、各缸做功顺序混乱的问题。从实际工程应用的反馈来看，很多曲轴的早期失效都源于图纸阶段的细节遗漏，比如过渡圆角尺寸不足、油孔位置不合理、形位公差标注缺失，这些问题在建模阶段如果没有提前规避，后续加工、装配、试运行阶段会逐步暴露，带来很高的整改成本，因此这类核心动力部件的绘图工作，需要结合受力分析、工艺可行性、装配边界做综合考量，不能只做几何外形的简单绘制。
