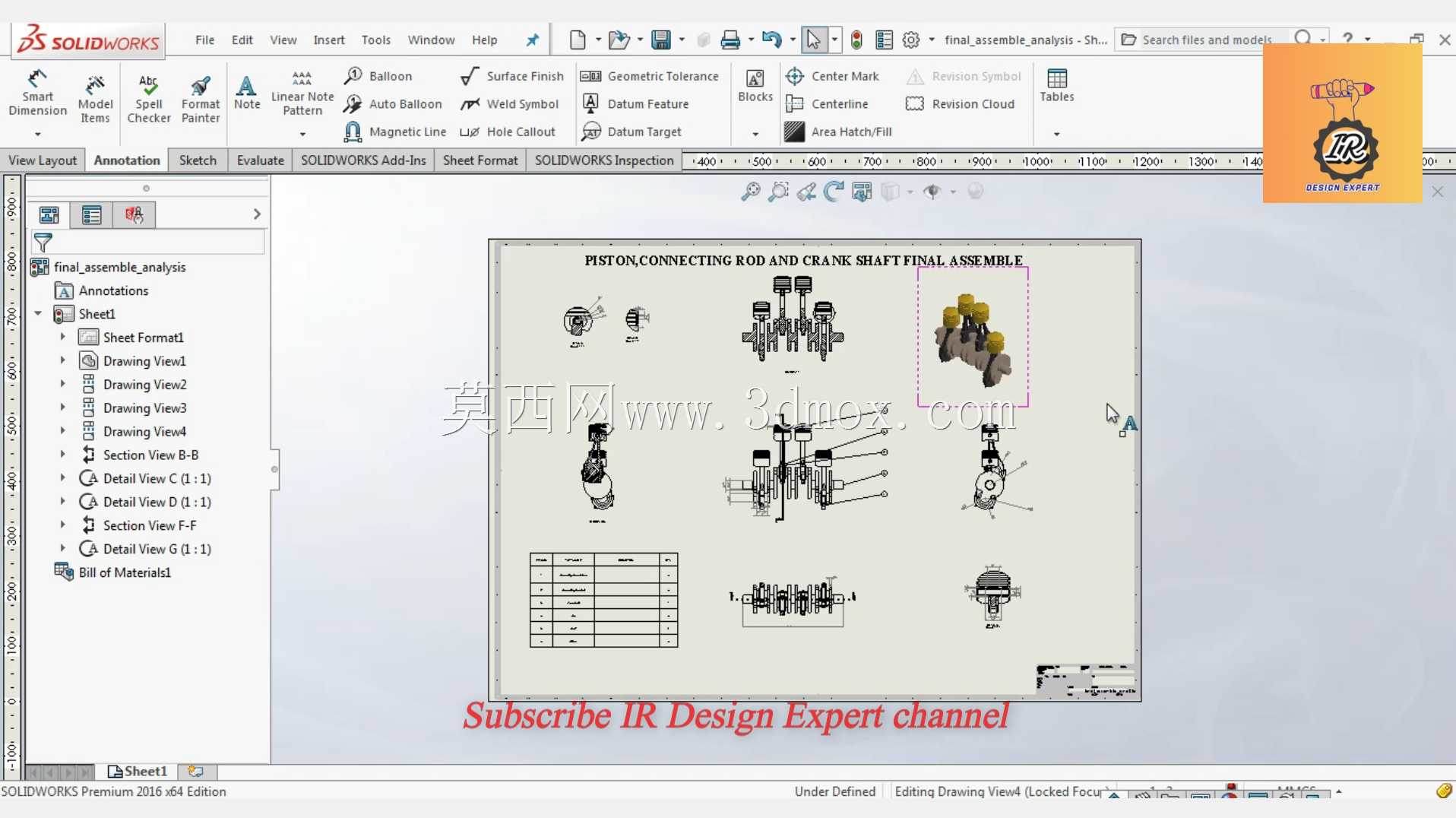

活塞气缸曲轴连杆上下装配结构

这套装配结构是往复式动力机械的核心运动单元，广泛应用在车用动力、小型通用动力、农用机械动力端的结构设计与教学演示场景中，覆盖从单缸试验机型到多缸量产机型的核心运动副设计逻辑，能为动力总成的前期方案验证、运动干涉排查、装配工艺梳理提供直观的三维参照。从实际功能来看，这套组件承担着将燃烧做功的直线推力转化为旋转扭矩输出的核心作用：活塞在气缸内壁做往复直线运动，通过活塞销与连杆小头形成铰接副，连杆大头则抱合在曲轴的连杆轴颈上，把活塞的直线位移转化为曲轴的连续旋转运动，整套运动副的配合精度直接决定了动力单元的密封性能、运转平顺性与机械效率。设计过程中首先要明确各部件的运动边界，活塞在气缸内的上下止点间距决定了整机的工作行程，这一参数直接关联动力单元的排量设计，气缸内壁的尺寸公差需要与活塞环的开口间隙、侧隙匹配，既要保证高温工况下的膨胀余量，又要避免间隙过大导致的燃气泄漏、机油窜烧问题。连杆的长度设计需要兼顾曲轴回转半径与活塞运动的侧向力，过长的连杆会压缩整机的高度空间，过短则会增大活塞对气缸壁的侧压力，加剧缸壁的偏磨损耗，连杆大小头的孔位同轴度、端面平行度是加工环节的核心管控项，直接影响装配后的运转卡滞风险。曲轴的主轴颈与连杆轴颈的偏心距对应活塞的行程参数，各轴颈的圆角过渡设计需要匹配应力集中系数要求，避免交变载荷下的轴颈断裂风险，平衡块的布局需要抵消活塞连杆组往复运动产生的一阶、二阶惯性力，降低整机运转时的振动幅值。装配层面需要明确各部件的安装顺序与配合关系，活塞销与活塞销座、连杆小头的配合需要根据工况选择全浮式或半浮式结构，全浮式结构需要在销座两端加装卡簧限位，避免销子窜出刮伤气缸壁；连杆大头的轴瓦需要预留合适的压紧余量，螺栓的拧紧力矩需要按照工艺要求分步对称施加，避免轴瓦变形导致的润滑失效；活塞环的安装需要错开各环的开口位置，避开活塞销座方向与侧推力方向，保证密封效果。从安装边界来看，气缸的外径尺寸需要匹配缸体的安装座孔定位公差，曲轴两端的主轴颈需要与缸体主轴承座、端盖的定位尺寸匹配，输出端的连接结构需要预留与后续传动组件的对接空间，整套组件的外围轮廓不能超出缸体、缸盖合围的内部空间，运动过程中活塞顶部不能与气门、缸盖燃烧室发生碰撞，连杆摆动过程中不能与缸体内部的加强筋、润滑油道发生干涉。这套装配结构的细节设计覆盖了往复运动副的核心设计要点，小到活塞环的槽位尺寸、连杆大头的剖分定位结构，大到曲轴的平衡块布局、气缸的长度参数，都对应着实际量产中的工艺与性能要求，既可以作为新从业者理解动力核心组件运动逻辑的参照，也能为同类动力单元的改型设计提供结构参考，帮助设计人员在建模阶段提前排查运动干涉、装配干涉问题，减少后续物理样机的迭代次数。
