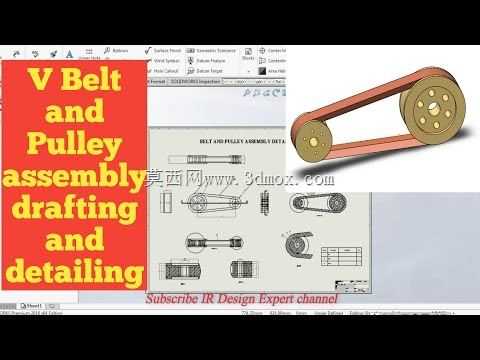

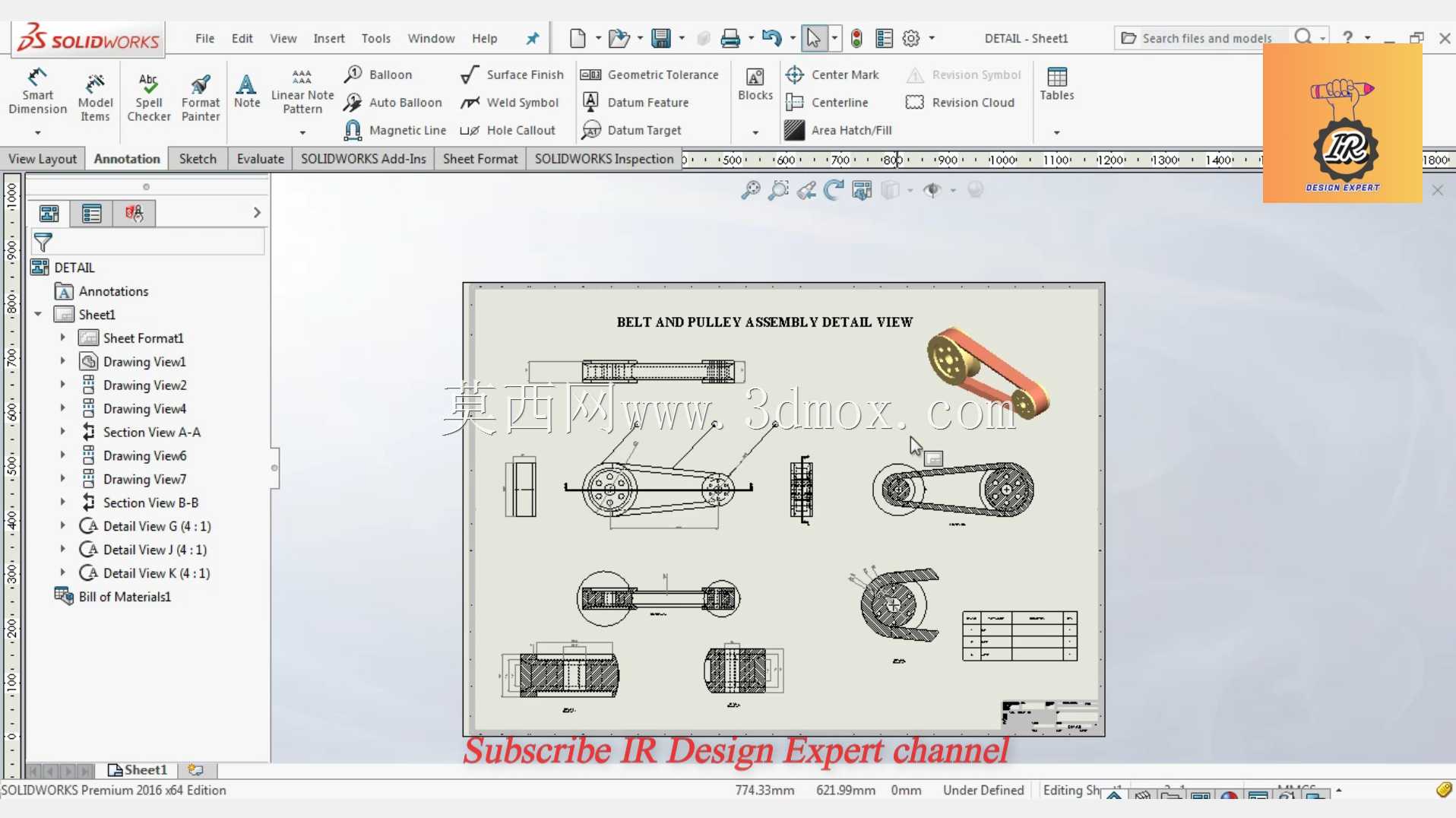

带传动结构是工业传动场景里应用极广的动力传递形式,这套V带与皮带轮的装配结构,覆盖了从轻载输送设备、小型风机、农用加工机具到普通机床辅机的动力传递需求,在中心距不适宜布置齿轮传动、需要缓冲吸振降低传动冲击的工况下,这类结构的适配性远高于刚性传动组件。实际生产场景里,这类带轮组件往往承担着原动机与工作端之间的动力衔接作用,比如小型粮食加工设备里,电机输出端通过V带带动磨粉辊轴转动,传动过程中V带的弹性特性能抵消物料入料时的瞬时冲击,避免电机堵转烧毁;在车间通风设备的风机传动端,带轮组件能通过更换不同直径的带轮灵活调整传动比,匹配不同工况下的风机转速需求,不需要改动电机本身的安装位置。
从设计思路来看,这套装配结构优先考虑了传动的可靠性与安装维护的便捷性,主动轮与从动轮的轮槽尺寸严格匹配V带的截面型号,轮槽的楔角设计充分考虑了V带工作时的横向变形量,保证V带嵌入轮槽后两侧工作面能完全贴合,避免打滑造成功率损失。轮体的结构设计上,小直径带轮采用实心轮结构,大直径带轮采用腹板式结构,在保证轮体强度、满足动平衡要求的前提下尽可能降低轮体自重,减少高速转动时的转动惯量,降低启停过程对传动轴的冲击。轮孔与传动轴的配合选用过渡配合,搭配平键传递扭矩,同时在轮体外侧设计了轴端挡圈的安装位置,避免设备运行过程中带轮发生轴向窜动,保障传动稳定性。
安装边界层面,这套带轮组件对安装空间的要求相对宽松,两带轮的中心距可根据实际设备的布局在合理范围内调整,中心距过小会导致V带包角不足降低传动能力,中心距过大则会造成V带运行时上下颤振,加剧带的疲劳损耗。设计时预留的张紧结构安装空间,既可以采用调整电机安装位置的定期张紧形式,也可以搭配张紧轮实现自动张紧,适配不同设备的维护条件。两带轮的安装端面必须保证共面,否则V带运行时会出现偏磨、掉带的问题,设计时在轮体端面标注了对齐基准线,现场安装时可通过直尺靠平两个带轮的端面快速找正,降低现场安装的调试难度。
从功能特性上看,这套V带皮带轮装配结构具备过载保护的特性,当工作端出现瞬时过载超过V带与轮槽的摩擦力极限时,V带会在轮槽上发生打滑,避免过载扭矩传递到原动机端造成电机烧毁或者传动零件断裂,适合冲击载荷较大、工况波动频繁的作业场景。同时V带本身是弹性零件,传动过程中能吸收振动、降低运行噪音,相比齿轮传动、链传动,这类结构的运行噪音更低,适合对车间噪音控制有要求的生产场景。日常维护时只需要定期检查V带的张紧度与磨损情况,不需要复杂的润滑维护,维护成本远低于其他刚性传动结构,在中小功率的传动场景下具备极高的性价比。
结构细节上,轮槽的表面粗糙度做了针对性控制,过于粗糙会加剧V带侧面的磨损,缩短V带使用寿命,过于光滑则会降低摩擦力容易出现打滑;带轮的轮缘部分做了圆角过渡,避免锐边切割V带的包布层,延长V带的更换周期。装配关系上,V带的安装长度匹配两带轮的中心距与轮槽基准直径,安装时不需要强行撬入轮槽,避免V带内部的线绳层被损伤,保证V带的额定传动能力。整套结构的所有零件都具备良好的互换性,易损件V带为标准件,现场更换时不需要对带轮做二次加工,能大幅缩短设备故障停机的时间,适配各类通用工业设备的传动改造与新机设计需求。
