圣诞主题五角星造型注塑模具结构设计

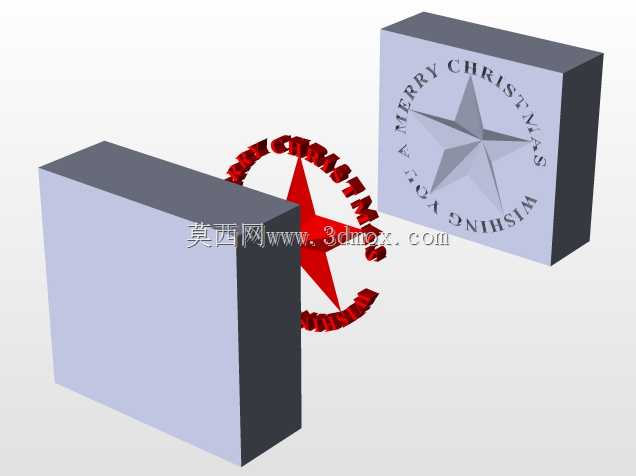

　　这套模具面向节日文创周边的小批量定制生产场景，主要用于加工带有圣诞祝福属性的装饰类硬质塑件，适配节日礼品、场景布置物料的生产需求，可在常规卧式注塑机上完成装夹与批量生产，不需要额外定制专用机台辅件。从成型功能来看，模具采用一模两腔的布局设计，可同时成型黄、红两款不同配色的五角星装饰件，以及配套的方形底座塑件，整套成型周期控制在15秒以内，能满足节日前短周期的备货生产需求，成型后的塑件表面无明显浇口痕迹，不需要额外做大量的后处理打磨工序，可直接进入组装或包装环节。设计思路上，首先针对五角星的尖角特征做了脱模斜度优化，所有尖角棱边位置都预留了1.5度的脱模斜度，避免顶出过程中出现尖角崩缺、塑件粘定模的问题；分型面选择在塑件最大轮廓位置，

　　沿着五角星的外沿做了贴合式封胶设计，封胶面宽度控制在8毫米，既保证封胶可靠性避免飞边产生，也减少了合模过程中的配模工作量。浇注系统采用侧浇口进料，浇口位置设置在五角星塑件的非外观面侧方，浇口截面尺寸为宽1.2毫米、厚0.8毫米，成型后可通过人工快速修剪去除，不会在外观面留下明显浇口印痕。冷却系统围绕型腔做了环形回路布置，冷却水道直径为8毫米，距离型腔壁的距离保持在12-15毫米区间，保证成型过程中型腔各位置温度均匀，避免塑件出现收缩不均导致的翘曲变形，尤其是五角星的五个尖角位置，专门增设了小直径冷却水井，平衡尖角位置的冷却速率，减少尖角处的应力集中问题。顶出机构采用圆顶针加顶板顶出的组合方式，

　　在五角星的每个角位以及中心位置都布置了直径4毫米的顶针，顶针位置避开塑件外观面，顶出行程设置为20毫米，保证顶出过程中塑件受力均匀，不会出现顶白、顶穿的缺陷。从安装边界尺寸来看，整套模具的长宽尺寸控制在350毫米×300毫米，模架厚度为280毫米，可适配锁模力120吨以上的常规卧式注塑机，定位圈直径采用标准100毫米规格，浇口套球面半径为SR19，可匹配大部分通用注塑机的射嘴尺寸，不需要额外定制连接配件。模具的导向系统采用标准导柱导套配合，导柱直径为25毫米，导柱长度高出分型面30毫米，保证合模过程中动定模先导向再合模，避免型腔碰擦损坏。针对两款不同配色的五角星塑件，模具在型腔位置做了细微的纹理区分，黄色五角星型腔做了细晒纹处理，

　　红色五角星型腔做了光面抛光处理，成型后可通过表面质感快速区分两款塑件，减少生产过程中的混料分拣工作量。配套的方形底座塑件与五角星采用过盈配合结构，底座上预留的安装槽尺寸与五角星底部的安装柱尺寸做了公差配合优化，过盈量控制在0.1毫米，组装时可直接压入配合，不需要额外粘接即可达到足够的连接强度，满足日常装饰摆放的使用需求。排气系统开设在分型面的五角星尖角末端位置，排气槽深度控制在0.02毫米，既可以顺利排出型腔内的空气，避免塑件出现烧焦、缺胶的问题，也不会产生飞边缺陷。整套模具的易损件都采用标准件配置，顶针、弹簧、导柱导套都可直接采购市售标准规格替换，后期维护成本较低，适合中小批量的节日文创产品生产使用，也可作为同类小型装饰塑件模具设计的参考案例，帮助设计人员快速掌握异形尖角类塑件的模具设计要点，规避脱模、冷却环节的常见设计问题。
