八型腔分流道与转轮注塑浇注结构

项目分类:机械图纸 发布时间:2021-11-01 ID:352742
  • 八型腔分流道与转轮注塑浇注结构

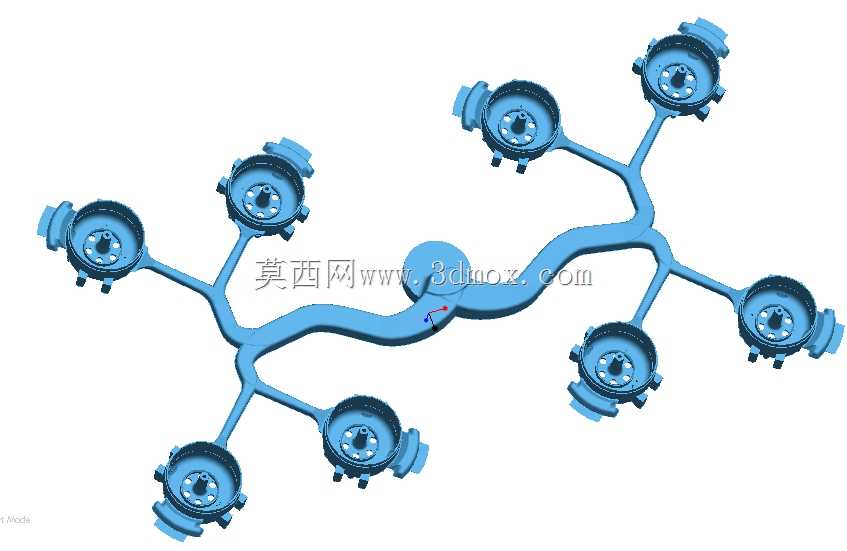

这套结构针对小型带法兰转轮类塑件的批量注塑生产设计,采用一模八腔的非平衡式自然平衡流道布局,适配卧式注塑机的标准模架安装尺寸,主流道衬套定位环直径匹配120mm规格的注塑机定位孔,可直接适配锁模力120T-160T区间的常规卧式注塑设备,无需额外定制改模配件。从实际生产场景来看,这类转轮塑件多用于小型流体换向组件、家用净水设备叶轮、微型气动工具传动轮等场景,塑件本身带有中心轴孔、周向均布的安装凸台与外缘法兰结构,壁厚差控制在1.2mm以内,避免成型过程中出现缩痕、翘曲问题。流道整体采用S型仿生树状分叉布局,从主流道出口开始分两级分流,第一级分流为两个对称的主支流道,第二级每个主支流道再分出四个支流道分别对接单个型腔的浇口,所有流道转角处均做R5以上的圆弧过渡,减少熔料流动过程中的剪切热损失与压力降,避免熔接痕出现在转轮的受力安装位置。每个型腔的浇口采用侧浇口结构,浇口截面尺寸为1.2mm×0.8mm,开设在转轮外缘法兰的非安装面位置,成型后可通过简易冲切工装去除浇口凝料,不会在塑件外观面留下明显浇口痕迹。型腔部分采用镶拼式结构,转轮的中心轴孔部位采用独立的镶针设计,镶针采用SKD61材质淬火处理至HRC52-56,表面做氮化处理提升耐磨性,方便长期生产后磨损更换,无需拆卸整组型腔板。转轮周向的安装凸台位置设计了独立的排气镶件,排气间隙控制在0.02mm,既可以排出型腔内的空气避免烧焦、缺胶问题,又不会出现飞边毛刺。整套结构的安装边界控制在模架长宽350mm×350mm范围内,顶出系统采用圆顶针加顶板顶出的组合方式,顶针位置布置在流道凝料与转轮的法兰外缘位置,顶出行程设计为25mm,可保证塑件与流道凝料完全自动脱落,适配自动化注塑生产的无人值守需求。设计过程中通过模流分析验证了熔料的填充时间,八个型腔的填充时间差控制在0.08s以内,保证各型腔塑件的成型收缩率一致,尺寸公差可稳定控制在MT5级精度范围内,满足小型转轮类零件的装配公差要求。流道的截面采用圆形截面设计,直径从主流道入口的6mm逐级递减到末端浇口对接位置的3mm,保证熔料在流道内保持稳定的层流状态,避免出现喷射、蛇纹等成型缺陷。冷却系统围绕每个型腔单独布置环形冷却水道,水道直径8mm,距离型腔壁的距离保持在12-15mm区间,冷却水进出水温差控制在3℃以内,可将成型周期控制在18s以内,提升批量生产的效率。针对转轮中心轴孔的同轴度要求,型腔与型芯的定位采用锥面定位结构,定位配合锥度为10°,合模时的定位精度可控制在0.01mm以内,避免长期生产后出现型腔偏移导致的轴孔偏心问题。流道的冷料穴设计在每个分流道的末端,冷料穴长度为8mm,可存储熔料前端的冷料,避免冷料进入型腔影响塑件的力学性能。整套结构在设计时充分考虑了加工工艺性,所有流道、型腔的加工均可通过三轴数控铣床完成,无需特殊的五轴加工设备,降低模具的制造成本与后期维护难度。
