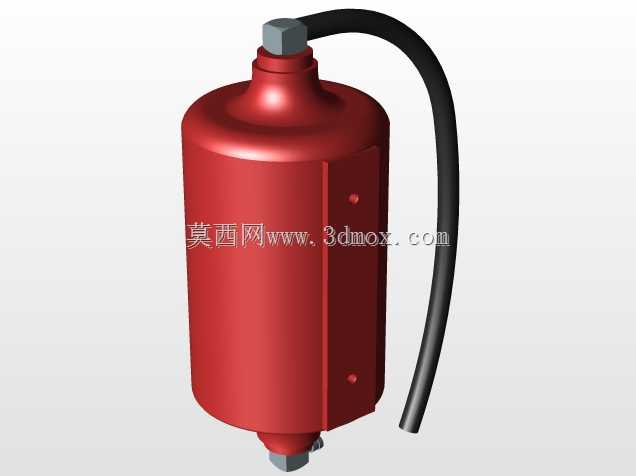

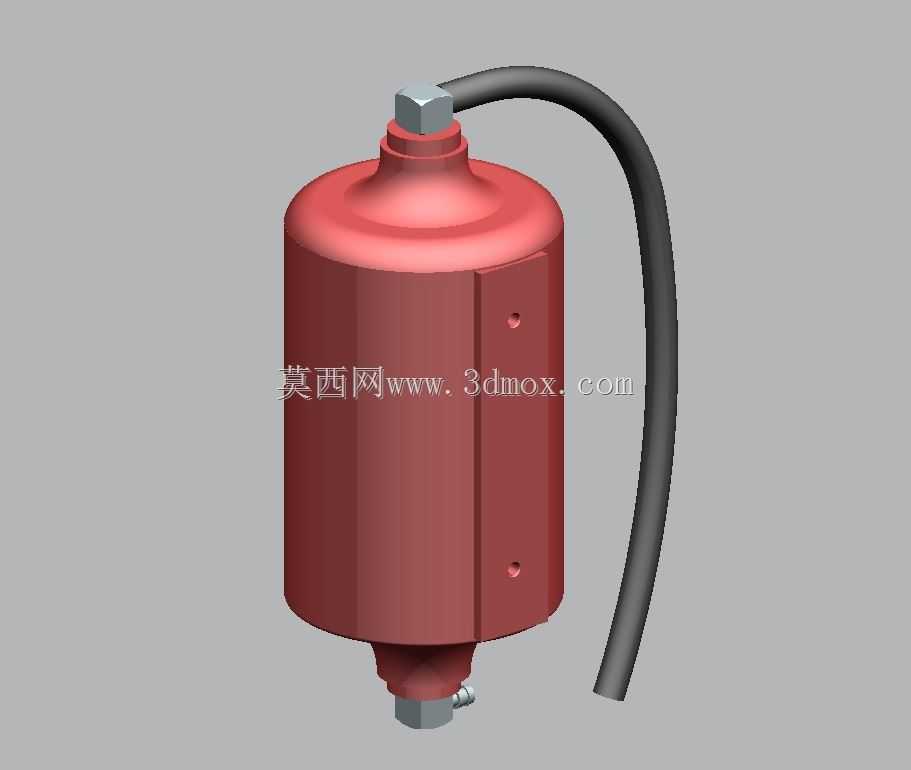

立式红色冷媒气液分离回收装置结构

在制冷系统、冷媒回收作业的现场管路布局中，这类立式罐体结构是气液两相介质分离环节的核心组成部件，主要承担气态冷媒与液态冷媒的分离作用，避免未完全蒸发的液态冷媒直接进入压缩机造成液击损坏，同时在冷媒回收作业中可暂存分离出的液态冷媒，保障回收作业的管路压力稳定。从结构设计逻辑来看，整体采用立式圆柱罐体布局，上下端采用圆弧封头收口结构，相比直边端盖可以更好承受管路内的交变压力，减少应力集中点。罐体顶部设置外螺纹接头搭配六角锁紧结构，用于接入系统的高压侧进气管道，侧面引出的柔性耐高压软管用于输出分离后的气态冷媒，罐体底部同样设置带六角锁紧的接头，用于排出分离沉积的液态冷媒，底部侧方预留的小型接头可接入压力检测元件或者排污管路，满足日常运维的检测需求。罐体侧面设置的两个对称安装孔，用于通过抱箍或者螺栓将罐体固定在设备机架或者安装支架上，安装时需要保证罐体处于垂直状态，倾斜角度不能超过5度，否则会影响内部气液分离的效率，导致液态冷媒被气流夹带进入后续管路。设计时罐体的直径与高度比例经过匹配，内部预留足够的沉降空间，气态冷媒从顶部进入后流速突然降低，液态介质在重力作用下沿着罐体内壁沉降到底部，气态介质则从侧面软管接口流出，内部无需额外设置复杂的过滤丝网结构，依靠重力沉降实现分离，结构简单可靠，故障率低，适合长期在带压工况下运行。从安装边界来看，罐体主体的径向尺寸需要预留至少20mm的周边操作空间，方便上下接头的管路拆装，侧面引出的软管弯曲半径不能小于软管外径的6倍，避免软管弯折造成管路堵塞或者破裂，上下接头的连接螺纹需要匹配对应的管路密封件，安装时按照规定扭矩锁紧，避免冷媒泄漏。这类结构广泛应用在小型冷媒回收机、商用空调机组、冷库制冷系统的管路中，不同的罐体容积对应不同的系统制冷量，本次设计的1升容积规格适配1到3匹的制冷系统或者小型便携式冷媒回收设备，罐体壁厚满足1.6MPa的工作压力要求，可兼容常规的R22、R410A、R32等常用冷媒介质，外表面采用红色喷塑处理，既可以起到防锈防腐的作用，也能在设备管路中起到标识作用，方便运维人员快速识别分离部件的位置。在建模过程中，罐体的封头曲面采用标准椭圆封头参数建模，保证曲面的曲率连续，上下接头的螺纹采用标准管螺纹参数，安装孔的位置度公差控制在0.2mm以内，保证安装时的互换性，侧面软管的建模采用扫掠特征，还原实际软管的自然弯曲形态，方便在整机装配时检查软管与周边部件的干涉情况，避免实际装配时出现软管与其他部件摩擦导致破损的问题。
