四腔盖类零件注塑成型模具结构设计

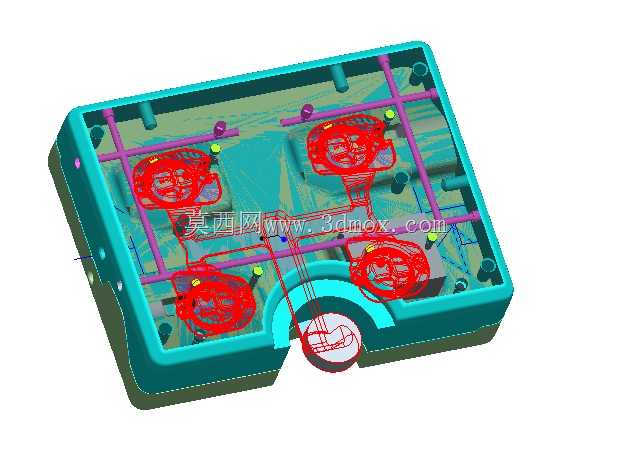

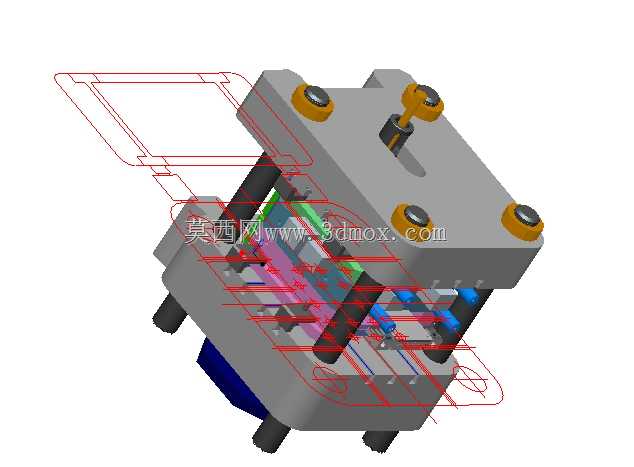

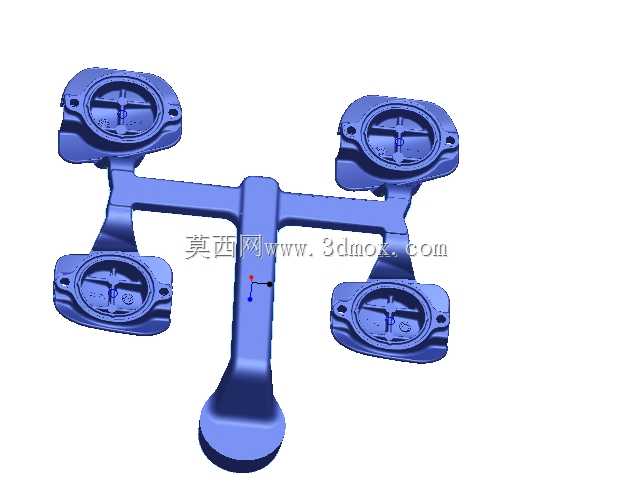

这套四腔盖类注塑模具，主要面向小型塑料端盖、防护盖类零件的批量注塑生产场景，在日用塑料配件、小型家电外壳组件、工业电气防护端盖的生产环节中，这类多腔模结构能在单次注塑循环中完成四件制品的成型，相比单腔模具生产效率提升三倍以上，同时能更好地控制单件制品的成型能耗与料头损耗，适配100-200吨锁模力的卧式注塑机安装使用。从结构设计逻辑来看，整套模具采用标准两板模模架作为基础承载结构，上下模架通过四根导柱完成合模导向，导柱配合间隙控制在0.02mm以内，能保证长期开合模过程中的对位精度，避免分型面错位导致的制品飞边问题。分型面的设计完全贴合盖类零件的外缘轮廓，也就是覆盖部件的分型线与制品本身的覆盖形状完全重合，这样的设计能最大程度减少分型线在制品外观面的残留，对于有外观要求的盖类零件来说，能省去后续大量的飞边修整工序，同时也能让熔融塑料在型腔内的流动更均衡，减少四腔之间的成型压力差，避免不同模腔出来的制品出现尺寸偏差、收缩率不一致的问题。顶出机构采用挺杆直顶结构，挺杆的排布位置对应盖类零件的内圈加强筋位置，避开制品的外观面与薄壁区域，顶出过程中受力点均匀分布，不会出现顶白、顶穿制品的问题，开模后顶杆同步动作，能让四个模腔的制品同步脱落，适配自动化机械手取件的生产节拍，不需要人工手动取件，能进一步提升整线生产效率。冷却水道的排布围绕四个模腔做环绕式布局，进出水路径采用等长度设计，保证四个模腔的冷却速率一致，避免因冷却不均导致的制品翘曲变形，冷却水道距离型腔壁的距离控制在15-20mm之间，既保证冷却效率，又不会因距离过近导致型腔壁强度不足，长期生产出现型腔凹陷变形的问题。浇注系统采用平衡式流道布局，从主浇道到四个分浇道的长度、截面尺寸完全一致，能保证熔融塑料在注射过程中同时充满四个模腔，让每个模腔的注射压力、保压压力保持一致，从结构根源上减少四腔制品的重量差、尺寸差，保证批量生产的制品一致性。安装边界上，模具的上下模安装板尺寸适配常规注塑机的拉杆间距，定位圈采用标准100mm直径规格，浇口套的球面半径匹配注塑机喷嘴的通用尺寸，不需要额外做改装就能直接上机安装，上下模的合模行程、顶出行程都经过适配计算，对应盖类零件的脱模距离预留了足够的安全余量，不会出现开模后制品无法完全脱出的问题。在实际生产应用中，这类四腔盖类模具适配PP、ABS、PE等常用热塑性塑料的成型，通过更换模芯部分的型腔镶件，也能快速适配不同尺寸、不同细节结构的盖类零件生产，不需要更换整套模架，能有效降低多品种小批量生产场景下的模具投入成本。整套结构的导向部件、紧固部件都采用标准件，日常生产维护过程中如果出现零件磨损，能快速采购替换，减少停机维护的时间成本，分型面周边设计了溢料槽结构，能容纳少量溢出的冷料，避免飞边跑到模架外侧影响开合模精度，同时也方便定期清理模面的残留料渣。
