双座连接式铸造充型固体分数仿真结构

　　本次呈现的结构对应铸造工艺充型阶段的固体分数分布仿真结果，核心针对带双安装座的连接类铸件做成型过程的流固耦合状态呈现。从实际生产场景来看，这类结构多应用于动力传输系统的连接支撑部位，需要同时兼顾两个安装端面的定位精度、连接臂的结构强度以及整体成型后的内部致密度，避免充型过程中出现冷隔、缩松、浇不足等铸造缺陷。从结构本身来看，两个环形安装座分别承担不同部件的对接定位功能，座体上预留的安装孔位需要在铸造后保证位置度公差，连接臂采用渐变截面设计，在保证整体刚性的前提下尽可能减少材料冗余，端部的圆形凸台属于工艺补缩结构的一部分，对应铸造过程中的冒口补缩区域，用来平衡厚大部位的凝固顺序。设计阶段做固体分数仿真的核心目的，

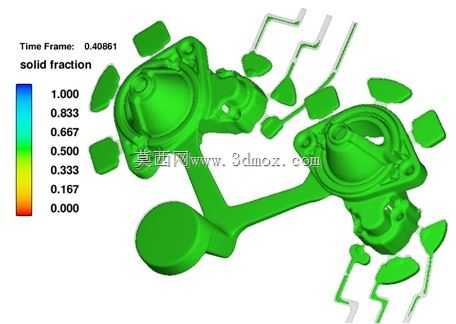

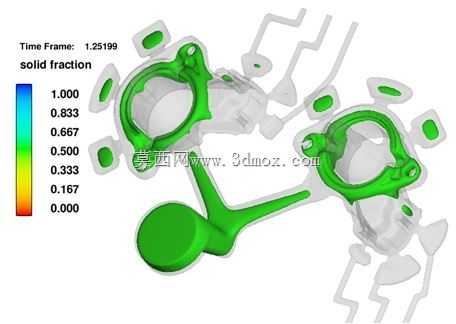

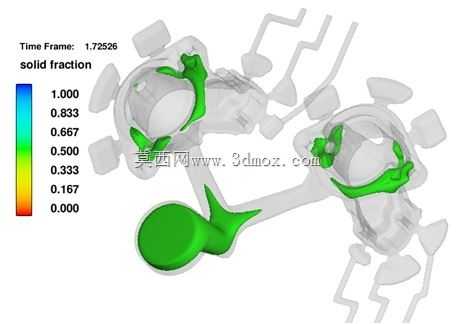

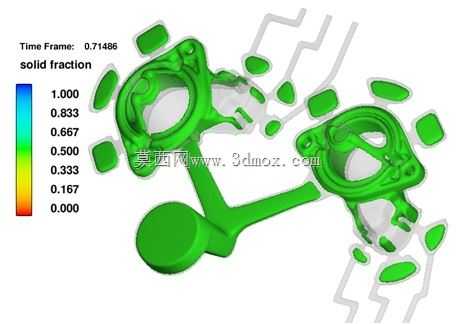

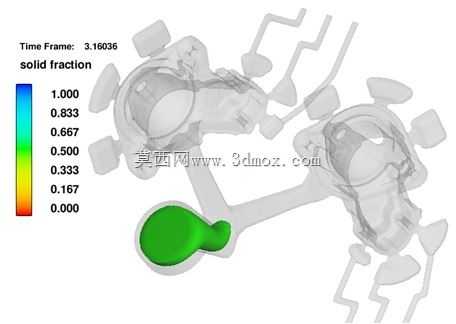

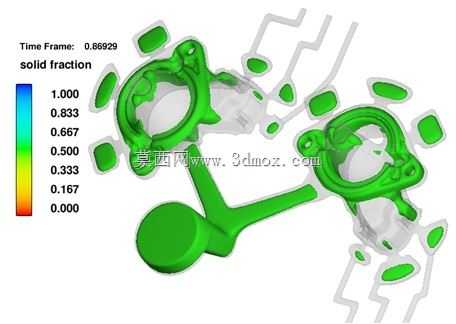

　　是追踪金属液充型过程中不同时刻的固相占比变化，图中呈现的时间帧下，靠近浇道位置的金属液温度更高、固相分数更低，而远离浇道的薄壁边缘区域已经开始出现固相析出，这一数据能够直接指导浇道位置调整、浇注温度设定以及冷铁排布方案。从安装边界来看，两个环形座的端面为装配基准面，需要保证平面度要求，连接臂的外轮廓不能超出周边部件的运动包络，因此在结构设计时，臂身的过渡圆角、安装座的外缘倒角都做了统一的尺寸约束，既避免铸造应力集中，也保证装配时不会出现干涉。在实际建模过程中，需要先完成铸件的实体结构建模，再划分流体仿真网格，对薄壁区域做网格加密处理，才能准确捕捉边缘位置的固相分数变化，仿真得到的固体分数分布数据，还能反过来优化铸件的壁厚分布，

　　针对固相分数过早升高的区域适当加大壁厚，调整金属液的充型路径，保证整个型腔在金属液完全凝固前完成充填。这类带双安装位的连接铸件，在通用机械的传动单元、支撑单元中应用十分广泛，小到农用机械的操纵连杆连接座，大到工业设备的机架连接节点，都能看到类似结构的身影，其成型质量直接影响整套设备的运行可靠性，一旦充型过程中出现固相提前搭桥的情况，就会导致内部卷气、夹渣等缺陷，在后续承受交变载荷的过程中容易出现断裂失效。做固体分数仿真时，需要结合金属材料的凝固曲线设置固相分数的阈值，通常固相分数达到0.7以上时，金属液就会失去流动能力，因此仿真过程中需要重点关注充型末端区域的固相分数变化，保证在金属液失去流动性前完成整个型腔的充填。

　　从结构的尺寸设计来看，两个环形安装座的中心距是核心安装尺寸，需要严格控制公差范围，连接臂的截面厚度要兼顾充型流动性和结构强度，厚度过薄会导致金属液充型过程中温降过快，固相分数快速升高导致浇不足，厚度过厚则会增加材料成本，同时增大厚大部位的缩松风险。端部的圆形凸台除了补缩作用外，部分场景下也会作为加工定位基准使用，因此在建模时需要保证凸台与连接臂的过渡圆角平滑，避免出现尖角导致的铸造应力集中。在实际生产验证阶段，固体分数的仿真结果还需要和实际浇注的铸件剖切结果做对标，不断调整仿真的边界条件参数，保证后续同类结构的仿真精度，减少试模次数，降低铸件的开发成本。
