适配DISA030立式成型机的油封环浇注方案

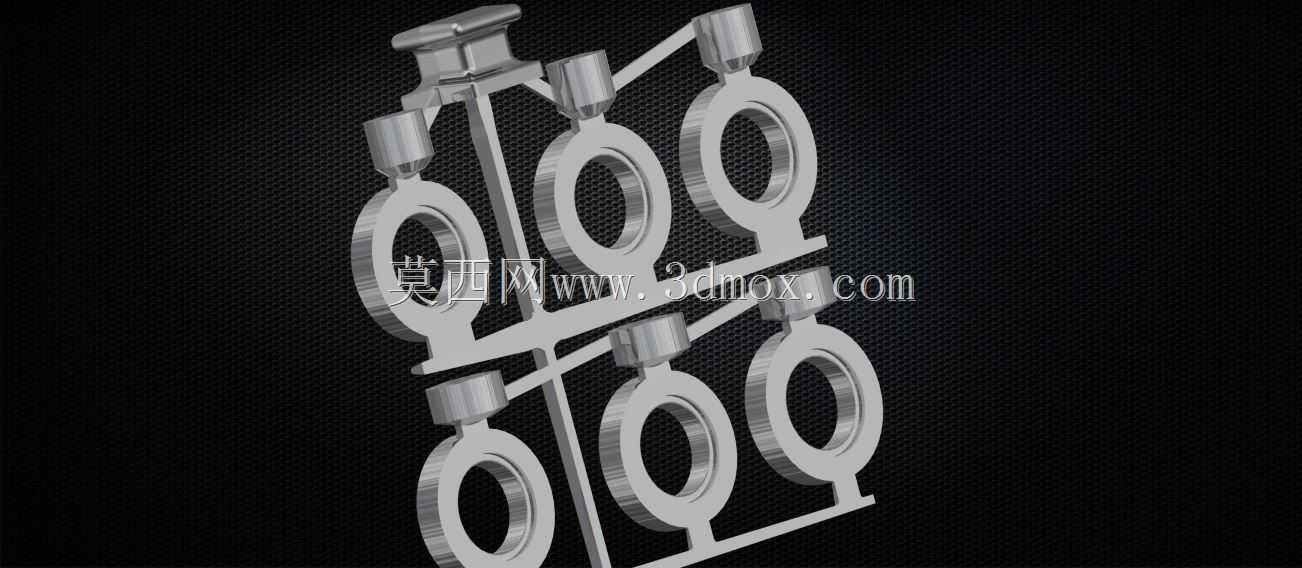

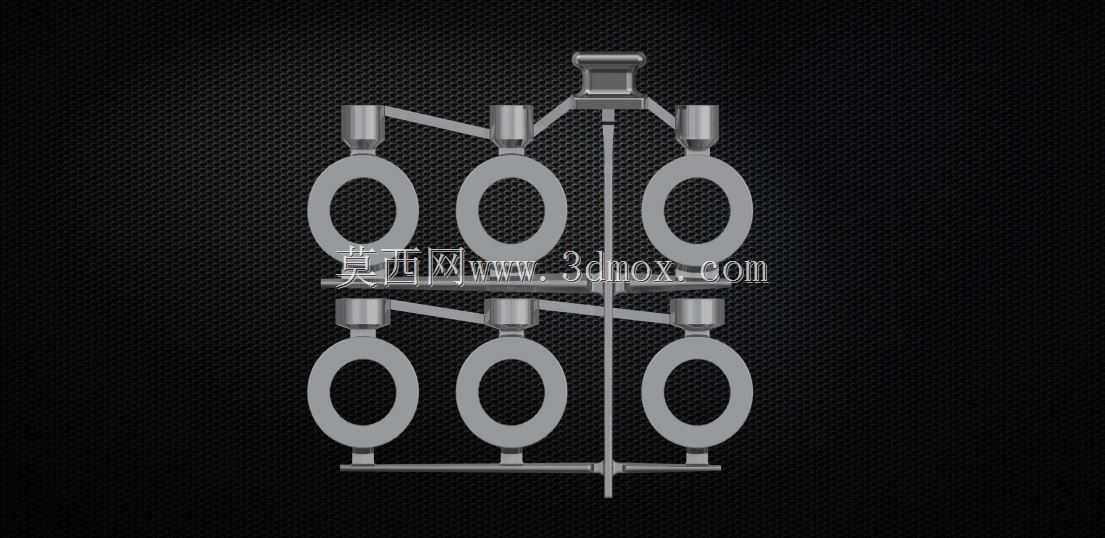

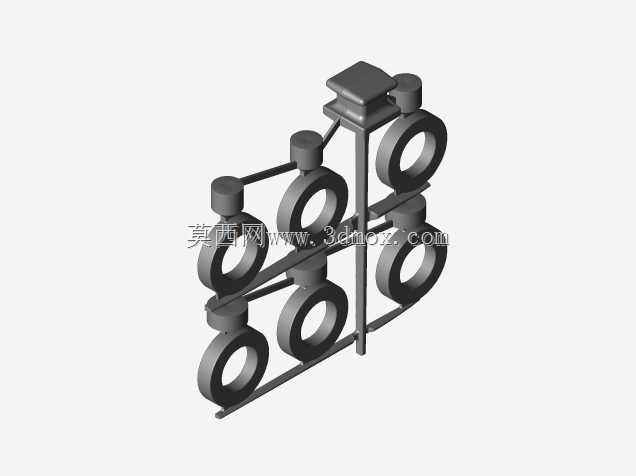

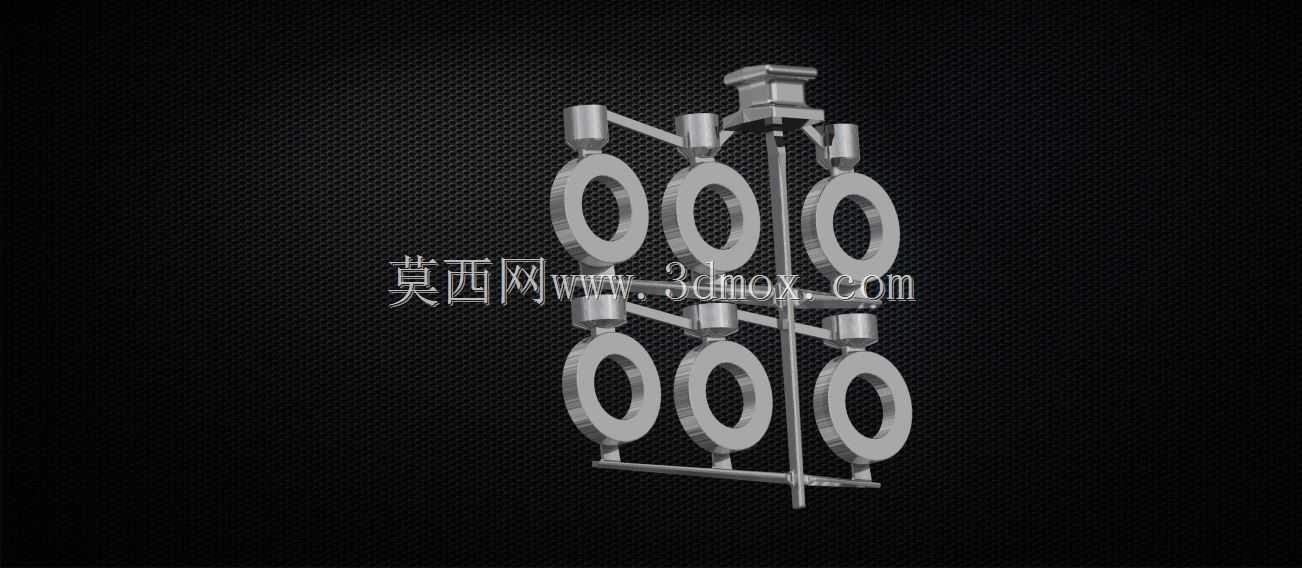

在中小规格密封件的批量砂型铸造生产场景里，DISA030立式自动成型机是不少车间的主力设备，这类垂直分型无箱射压造型线的生产节拍快，模腔排布密度直接决定单班次产出效率，这次的油封环成型排布方案，就是完全贴合该设备的模腔尺寸边界做的设计。先看实际生产里的痛点：油封环属于薄壁环形密封件，壁厚均匀但环体宽度窄，如果单模只做1-2件，会浪费DISA030的有效成型面积，而且浇道的金属液利用率极低；但如果排布过密，又容易出现局部充型不足、环体冷隔，或是浇注后落砂时件与浇道粘连难清理的问题。这套方案采用上下两排、每排三件的对称排布结构，总排布范围刚好卡在DISA030的有效模腔边界内，不会超出射压紧实的有效区域，保证每个模腔周边的型砂紧实度一致，避免局部疏松导致的铸件夹砂、气孔缺陷。主浇道垂直居中布置，上下两排的横浇道分别从主浇道两侧水平延伸，每个油封环模腔通过短内浇道连接到横浇道上，内浇道的位置选在油封环的上端面非密封工作面，这样后续打磨浇口残留的时候，不会破坏油封环的密封配合面，减少后续机加工的工作量。从充型逻辑上看，金属液从顶部浇口杯注入后，沿垂直主浇道向下，先填充下排三个模腔再填充上排？不对，实际设计里特意调整了上下横浇道的截面比例，上排横浇道的截面尺寸比下排略小，利用金属液的重力充型特性，保证上下两排六个油封环的充型速度基本同步，不会出现下排已经充型完毕上排还缺料，或是上排进液过快卷气的问题。每个油封环的模腔周边都预留了均匀的吃砂量，环体内圈的砂芯定位结构和排布做了一体化设计，不用额外单独放置砂芯，适配DISA线的自动起模动作，不会在起模时带坏环体内壁的型面。再看安装与生产适配性，整个浇注系统的总高度、宽度完全匹配DISA030的模板安装尺寸，不用额外改装模板夹具，直接装夹到设备的模板工位就能调试生产；浇口杯的位置刚好对准设备的自动浇注工位的浇嘴落点，不用调整浇注机的行走轨迹，适配现有生产线的作业参数。实际生产验证里，这种排布方式的工艺出品率比单排三件的排布提升近四成，而且六个油封环的冷却速度基本一致，铸件的金相组织均匀，环体的圆度误差能控制在较小范围内，减少后续整形的工序。另外，横浇道上特意设计了简易的集渣结构，在横浇道的末端预留了小段延伸段，金属液里夹带的熔渣会先聚集在这个延伸段里，不会进入油封环的模腔，降低铸件夹渣的废品率。针对油封环的使用场景，这类铸件后续会经过机加工、橡胶硫化包覆，做成设备用的旋转轴密封件，所以铸件本身不允许有内部缩松，这套排布里每个内浇道的尺寸都做了针对性计算，保证铸件在冷却过程中能从浇道得到足够的补缩，不用额外设置冒口，进一步简化了模腔结构，也减少了后续清理冒口的工作量。在三维建模过程中，所有的浇道过渡位置都做了圆角处理，避免尖角位置造成的型砂应力集中，起模时不会掉砂；每个模腔的拔模斜度严格匹配DISA030的起模行程参数，保证起模过程中环体的内外壁都不会被型砂刮蹭，铸件表面质量稳定。
