异形花键孔多安装位连接挡板结构

　　这类异形连接挡板在中小载荷的传动副限位、执行机构端的行程约束场景中应用十分广泛，常见于轻工自动化设备的连杆传动端、小型工程机械的操纵机构限位处，以及农用机械的操纵杆连接部位，核心作用是为花键轴提供轴向窜动限位，同时通过板体上的多个安装孔实现与相邻机架、支撑座的刚性连接，避免传动过程中花键配合出现轴向移位导致的传动间隙过大、动作卡滞问题。从结构设计逻辑来看，板体整体采用近似三角的异形轮廓，是为了在有限的安装空间内避让周边的运动部件，比如相邻的连杆摆臂、复位弹簧、管线布局，避免设备运行过程中板体与周边构件发生运动干涉，相比规则的圆形或方形挡板，这种异形轮廓能在保证结构强度的前提下最大化压缩安装占用空间，适配紧凑布局的设备内部腔体。

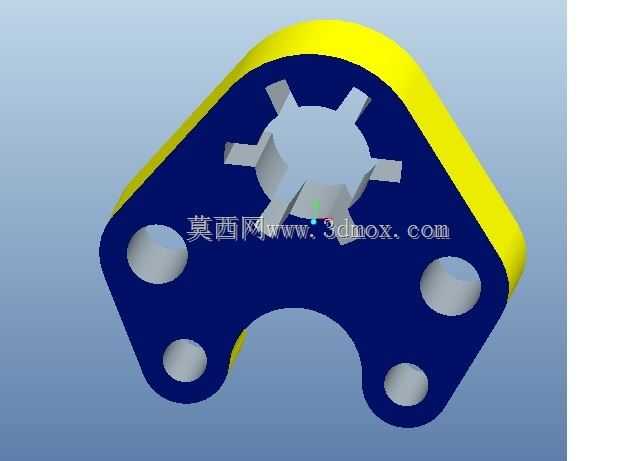

　　中间的花键孔采用六槽矩形花键结构，相比单键孔能传递更大的扭矩，同时花键配合的对中性更好，能保证轴件转动过程中不会出现偏心晃动，槽口的倒角设计是为了装配时能快速导入花键轴，降低装配对位难度，同时减少花键齿端的应力集中，避免长期交变载荷下齿端出现崩裂问题。板体边缘的黄色包覆层实际是设计时预留的缓冲减震层，采用聚氨酯材质包覆，主要作用是当板体随轴件出现微小轴向窜动时，避免金属板体直接撞击相邻的金属支撑件，降低运行过程中的碰撞噪音，同时缓冲层能吸收部分冲击载荷，减少花键配合处的冲击应力，延长连接件的使用寿命。板体上分布的四个圆形安装孔，采用非对称布局，两个孔径稍大的孔分布在板体上部两侧，用于穿装固定螺栓与主支撑座连接，

　　两个孔径稍小的孔分布在板体下部的弧形缺口两侧，用于穿装定位销或者小规格固定螺栓，实现板体的辅助定位，避免螺栓松动后板体出现转动移位；下部的弧形缺口是为了避让穿过板体下方的轴类零件或者管线，不需要额外在相邻构件上做避让结构，进一步压缩整体安装空间。从安装边界来看，板体的最大外轮廓尺寸适配安装腔体内径不超过120mm的安装位，花键孔的尺寸适配公称直径25mm的矩形花键轴，安装孔的孔位公差按照H7级精度设计，能保证装配后板体的位置度误差不超过0.02mm，满足传动机构的精度要求；板体主体采用45号钢调质处理，表面做发黑防锈处理，能适应常规工况下的防锈、耐磨要求，缓冲层的厚度控制在3mm，既不会因为过厚导致板体安装尺寸超差，

　　也不会因为过薄失去缓冲减震的作用。在实际选型应用时，需要注意花键孔的槽数与配合轴的花键槽数匹配，安装孔的孔距要与对应支撑座的螺纹孔位一致，同时要确认板体的异形轮廓不会与周边运动部件的运动轨迹产生重叠，若应用在腐蚀工况环境中，可将板体材质更换为304不锈钢，缓冲层更换为耐油橡胶材质，适配不同的工况需求。这类挡板的建模过程中，需要重点关注花键槽的对称度公差，以及安装孔的位置度公差，异形轮廓的过渡圆角要按照R5以上设计，避免热处理过程中出现应力集中导致的板体开裂，同时板体的厚度要根据传递的载荷大小调整，常规载荷下厚度选择8mm即可满足强度要求，大载荷场景下可适当增加厚度至12mm，保证板体不会在冲击载荷下出现变形。
