偏心调节传动组件结构设计方案

项目分类:机械图纸 发布时间:2021-11-01 ID:352794
  • 偏心调节传动组件结构设计方案

在自动化生产线的间歇送料工位、包装设备的行程调节单元、轻工机械的往复驱动模块中,偏心类传动结构一直是实现小范围行程调整、周期性往复动作的核心执行部件,这套偏心调节传动组件的结构设计,正是针对这类需要稳定偏心回转输出的场景完成的方案落地。从实际使用场景来看,这类结构不需要大扭矩的重载输出,更多是承担精准的偏心量传递,将主轴的连续回转运动转化为从动件的规律往复摆动或者直线位移,常见于薄膜输送的张力调节摆辊驱动、小型冲压设备的送料拨叉驱动、检测设备的工件换位拨杆驱动等工位,相比曲柄滑块结构,这类环形偏心组件的结构更紧凑,径向安装空间占用更小,适合在设备内部狭窄的腔体内完成装配。

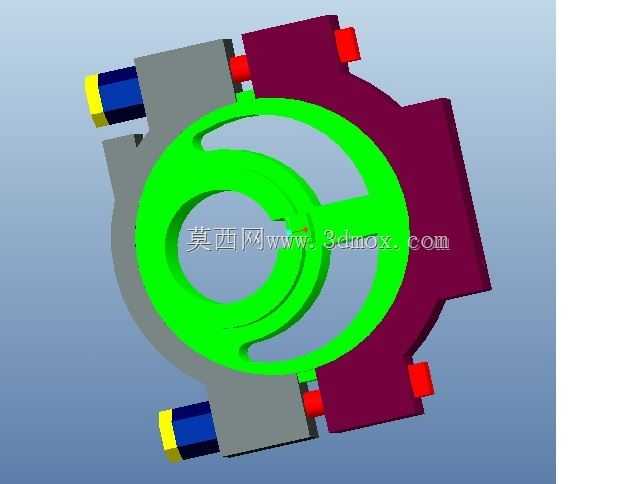

从功能特性来看,这套组件采用分体式嵌套结构,核心的偏心环作为偏心量的载体,内孔与主轴配合的基准圆和外圆与从动件配合的工作圆存在固定的偏心距,这个偏心距的数值直接决定了从动件的行程范围,设计时根据常用工位的行程需求,将偏心距控制在适配多数轻载往复动作的区间,避免过大偏心带来的动平衡问题。两侧的定位支座承担整个组件的支撑作用,支座上的安装孔位采用对称布局,既可以通过螺栓直接固定在设备的安装立板上,也可以配合定位销完成位置精度校准,支座与偏心环之间预留了均匀的配合间隙,既保证偏心环回转时不会出现卡滞,也能控制径向窜动量在机械传动允许的公差范围内。端部的限位销结构采用台阶式设计,销体穿过支座上的定位孔后嵌入偏心环侧面的限位槽内,一方面可以限制偏心环的轴向窜动,避免运转过程中组件出现轴向移位,另一方面也能在装配时作为周向定位基准,方便安装时快速对齐偏心环的初始相位,减少装配调试的对位时间。

设计思路上,这套结构没有采用传统的整体偏心轴方案,而是选择分体式偏心环加支座的组合,核心考量是降低加工难度与后期维护成本,整体偏心轴需要在整根轴料上加工出不同心的轴颈,对车床的装夹找正精度要求较高,一旦偏心轴颈出现磨损,整根轴都需要更换,而分体式偏心环可以单独加工,内孔与外圆的偏心精度可以通过工装一次装夹磨削保证,后期如果出现配合面磨损,只需要更换偏心环即可,不需要拆卸整个传动链路的其他部件,维护成本更低。同时偏心环上开设的弧形槽结构,是为了适配不同的初始相位调整需求,松开端部的锁紧件后,可以转动偏心环调整初始偏心方向,适配不同工位的动作起始位置要求,不需要重新加工连接孔位,调试灵活性更高。

从安装边界与外形尺寸来看,整个组件的径向轮廓以偏心环的最大回转半径为边界,设计时已经考虑了回转过程中的运动包络空间,安装时只要保证支座安装面到周边固定结构的距离大于偏心环的最大偏心距加单边安全间隙,就不会出现运转时的运动干涉。支座上的安装孔采用标准的螺栓孔间距设计,可以直接适配多数通用设备的安装面板孔位,不需要额外加工转接板。轴向尺寸上,两个支座的外侧间距控制在紧凑的区间内,不会占用过多的轴向安装空间,适合在多层排布的传动腔体内堆叠安装。组件上的红色锁紧块结构,是用于相位调整后的锁紧,当偏心环的初始相位调整到位后,拧紧锁紧块上的紧固件,就可以将偏心环与支座的相对位置固定,避免高速回转时因为振动出现相位偏移,保证输出行程的稳定性。

在实际选型适配时,需要注意这套组件适配的是轻载连续回转工况,主轴的输入转速不宜过高,避免偏心质量带来的振动影响设备整体运行稳定性,配合面需要定期加注润滑脂,减少偏心环与支座之间的磨损,延长组件的使用寿命。相比其他同功能的偏心结构,这套组件的零件数量更少,没有多余的复杂结构,加工时不需要特殊的工艺装备,普通的车削、铣削设备就可以完成全部零件的加工,制造成本更低,适合批量应用在各类通用轻工设备、自动化输送设备的调节工位上。
