传动系统用离合器盘结构设计

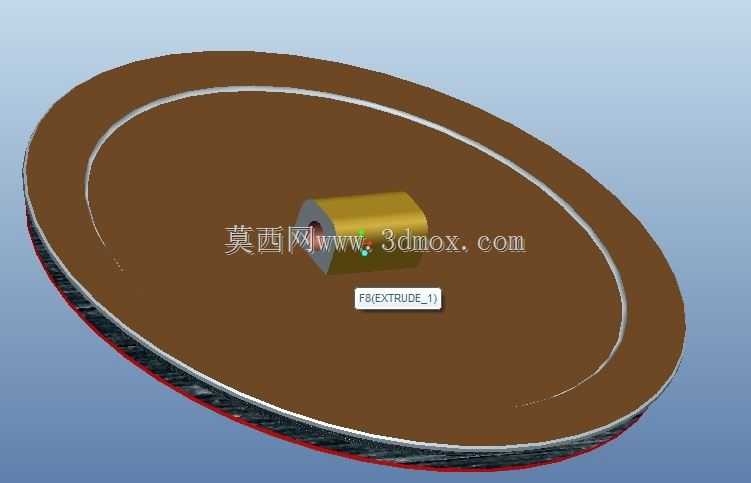

　　在商用车、工程机械以及部分农用动力传动系统中，离合器盘是切断与衔接动力输出的核心执行部件，日常作业中频繁的起步、换挡、负载切换动作，都需要依靠离合器盘的平顺接合来完成动力传递，避免传动系受到冲击载荷造成齿轮、轴类零件的早期损坏。这款离合器盘的整体结构采用环形盘式主体布局，主体盘面为摩擦副安装基准面，盘面的平面度公差控制在0.05mm以内，保证摩擦片贴合时的接触面积达到90%以上，避免局部偏磨导致的扭矩传递能力下降、接合抖动等问题。盘体中心设置的凸台结构为花键轴安装定位位，凸台的同轴度相对于盘体中心基准控制在0.03mm范围内，保证高速旋转时的动平衡精度，减少传动过程中的径向跳动，降低轴承的附加载荷。从设计思路来看，

　　这款离合器盘优先考虑了频繁离合工况下的耐磨性能与扭矩储备系数，盘体边缘设置的环形限位槽用于固定摩擦衬片，槽深根据衬片的磨损极限设置，当衬片磨损到槽底位置时即可提示维护更换，避免金属盘体直接与压盘接触造成压盘工作面划伤。盘体的厚度尺寸根据额定传递扭矩匹配，在保证结构刚度的前提下尽可能降低转动惯量，减少换挡过程中同步器的工作负荷，提升换挡操作的平顺性。安装边界方面，盘体外径适配常规的压盘总成内径尺寸，中心凸台的长度匹配离合器盖总成的安装空间，装配时不需要额外加工调整即可适配同系列的传动系布局，盘体上预留的减重孔在不影响结构强度的前提下进一步降低了自重，同时兼顾了散热需求，在半联动工况下产生的热量可以通过减重孔形成的空气对流快速散出，

　　避免摩擦衬片因为高温出现烧蚀、摩擦系数下降的问题。实际使用场景中，这类离合器盘不仅应用于手动挡车辆的传动系统，在部分工业机床的主轴传动、工程机械的动力切换机构中也有同结构的应用，依靠摩擦面的滑磨来吸收传动系的冲击振动，保护后端的精密传动部件。设计过程中针对盘体的应力分布做了优化，在中心凸台与盘体连接的位置设置了过渡圆角，避免应力集中导致的盘体开裂问题，圆角半径根据材料的疲劳强度参数计算确定，保证在额定扭矩的1.5倍过载工况下不会出现结构损坏。摩擦面的表面粗糙度设置为Ra1.6，既保证摩擦衬片能够牢固粘接在盘面上，又不会因为表面过于粗糙导致衬片贴合不均，接合过程中出现的压力分布不均问题。中心凸台的内孔根据匹配的花键轴规格加工，花键的齿形公差符合通用传动花键的精度要求，保证滑动顺畅的同时不会出现过大的侧隙，避免动力传递过程中出现冲击异响。
