环形带凸台安装位离合器压板结构

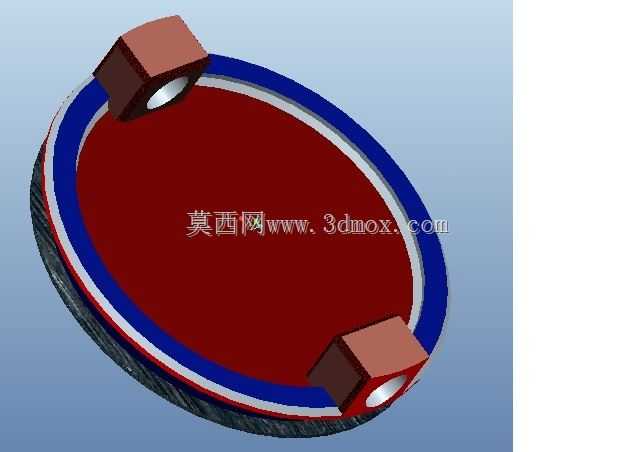

　　在手动挡乘用车辆、轻型载货车辆以及部分工程动力传动系统中，离合器承担着动力接合与切断的核心功能，而离合器压板作为压紧摩擦片、传递发动机输出扭矩的关键承载零件，其结构设计直接决定了离合器总成的工作可靠性与使用寿命。这款环形结构的离合器压板，主体采用环形盘式基体设计，盘面为大平面摩擦接触区域，工作状态下该平面会与离合器摩擦片的钢质侧端面紧密贴合，通过膜片弹簧或者分离杠杆施加的轴向压紧力，将摩擦片夹紧在压板与发动机飞轮端面之间，依靠接触面间的静摩擦力将飞轮端的旋转扭矩传递至变速箱输入轴，实现动力的平顺传递。

　　从结构细节来看，压板基体的环形外缘设置有三个均匀分布的凸台式安装位，每个凸台内部加工有同轴的通孔结构，这类结构是为了匹配离合器盖总成上的传动销或者连接螺栓，一方面为压板提供轴向滑动的导向约束，保证压板在分离与接合过程中始终保持与飞轮、摩擦片的同轴度，避免出现偏磨导致的摩擦片接触面积不足、扭矩传递能力下降的问题；另一方面，三个均匀分布的连接点能够将盖总成传递过来的旋转扭矩同步带动压板转动，避免压板与盖之间出现相对转动导致的传动冲击。压板的环形内缘与外缘都做了阶梯式的厚度过渡设计，外缘区域厚度更大，主要是为了提升整体的结构刚性，避免在大扭矩压紧状态下出现盘面翘曲变形，保证整个摩擦接触面的压力分布均匀，不会出现局部压力过大导致摩擦片异常烧蚀，或者局部压力不足导致的打滑问题。

　　在实际安装边界上，这类压板的外径尺寸需要匹配对应规格离合器总成的摩擦片外径，通常比摩擦片外径小3-5mm，避免工作过程中压板外缘超出摩擦片范围与周边的离合器壳、分离轴承座发生运动干涉；内孔直径则需要预留出变速箱输入轴的穿过空间，同时要避开输入轴上的花键段与轴承安装位，保证压板在轴向移动的全行程内不会与输入轴发生剐蹭。三个凸台安装位的分布角度严格按照120°等分设计，安装孔的中心距与离合器盖上的传动销中心距保持H7/h6级的间隙配合，既保证滑动顺畅无卡滞，又不会因为间隙过大导致压板出现径向晃动。

　　设计这类压板的时候，首先要核算压紧状态下的盘面受力分布，通过有限元分析模拟不同压紧力下的盘面变形量，将最大变形量控制在0.1mm以内，保证摩擦面的平面度要求；其次要考虑工作过程中的散热需求，压板在频繁分离接合的过程中，摩擦片产生的热量会大量传递到压板本体上，因此盘面的厚度设计要兼顾热容量需求，避免短时间频繁操作导致压板温度过高出现热变形，同时环形结构的中空设计也能为离合器内部的空气流通提供通道，帮助带走摩擦产生的热量。另外，凸台与环形基体的连接位置做了圆弧过渡处理，避免应力集中导致的凸台断裂问题，毕竟在高转速工况下，凸台位置需要承受较大的离心力与传动扭矩，应力集中很容易导致零件在交变载荷下出现疲劳裂纹。

　　在实际工况适配中，这类压板的压紧力参数需要匹配对应发动机的最大输出扭矩，通常预留1.3-1.5倍的扭矩储备系数，避免车辆在重载起步、爬坡等大负荷工况下出现离合器打滑的问题；同时压板的轴向移动行程需要匹配分离轴承的工作行程，保证离合器分离时，压板与摩擦片之间有足够的间隙，彻底切断动力传递，避免出现分离不彻底导致的换挡打齿问题。盘面的加工粗糙度需要控制在Ra1.6-Ra3.2之间，过于粗糙会加剧摩擦片的磨损，过于光滑则会导致摩擦系数不足，降低扭矩传递能力。
