φ125规格重型液压管夹三维结构设计

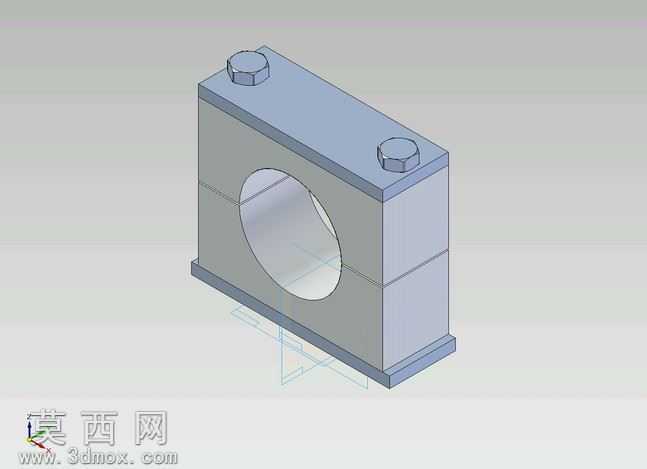

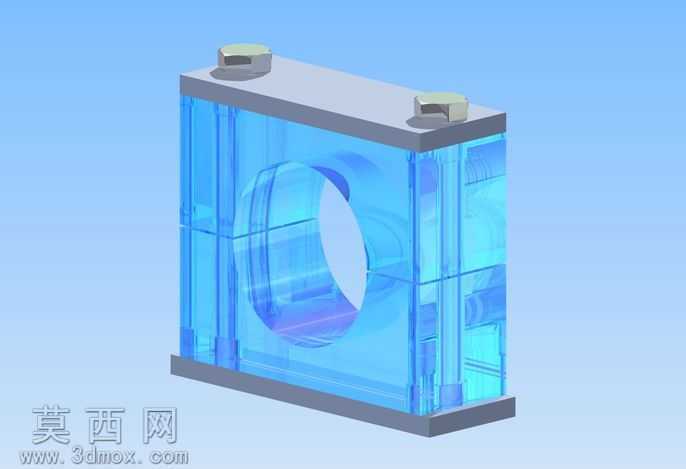

本模型为适配φ125管径的重型液压管夹，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循重型液压管路固定件的设计规范，对各部件的装配公差、配合间隙进行了精准设定，确保模型可直接用于后续的工程校核、装配模拟与生产参考。模型整体采用上下对合的分体式夹座结构，夹座主体为方正的块状构型，两侧设置对称的螺栓安装位，配套两颗六角头紧固螺栓实现上下夹体的锁紧固定，夹座中部开设与适配管径匹配的圆形通孔，通孔内壁做圆弧过渡处理，避免夹持过程中对软管外壁造成划伤，夹座底部设置延伸的安装底板，底板可通过螺栓固定在设备安装基面，为管路提供稳定的支撑基础。材质设定上，夹座主体采用高强度碳钢材质做表面镀锌防锈处理，渲染时还原金属哑光质感，紧固螺栓采用标准发黑处理的碳钢材质，不同部件的材质质感做明确区分，提升模型的真实感与辨识度。设计思路围绕高负载、粗糙工况的使用需求展开，相较于轻型管夹，本款管夹加大了夹座的整体壁厚，增大了螺栓的公称直径，提升夹持力上限，可承受液压系统工作过程中管路产生的脉冲振动、径向拉扯与轴向窜动，避免管路在重载工况下出现移位、松脱问题，适用于工程机械、重型液压设备的大口径液压软管固定场景。建模过程中对所有棱角做了合理的工艺倒角处理，还原实际零件的机加工工艺特征，各部件之间保留了真实的装配间隙，可实现虚拟装配拆解，清晰展示管夹的装配逻辑与工作原理，模型结构完整无缺失特征，各几何面拓扑连续无破面，可兼容主流三维软件打开进行二次编辑与工程出图。
