活塞销配套C型开口锁夹结构设计

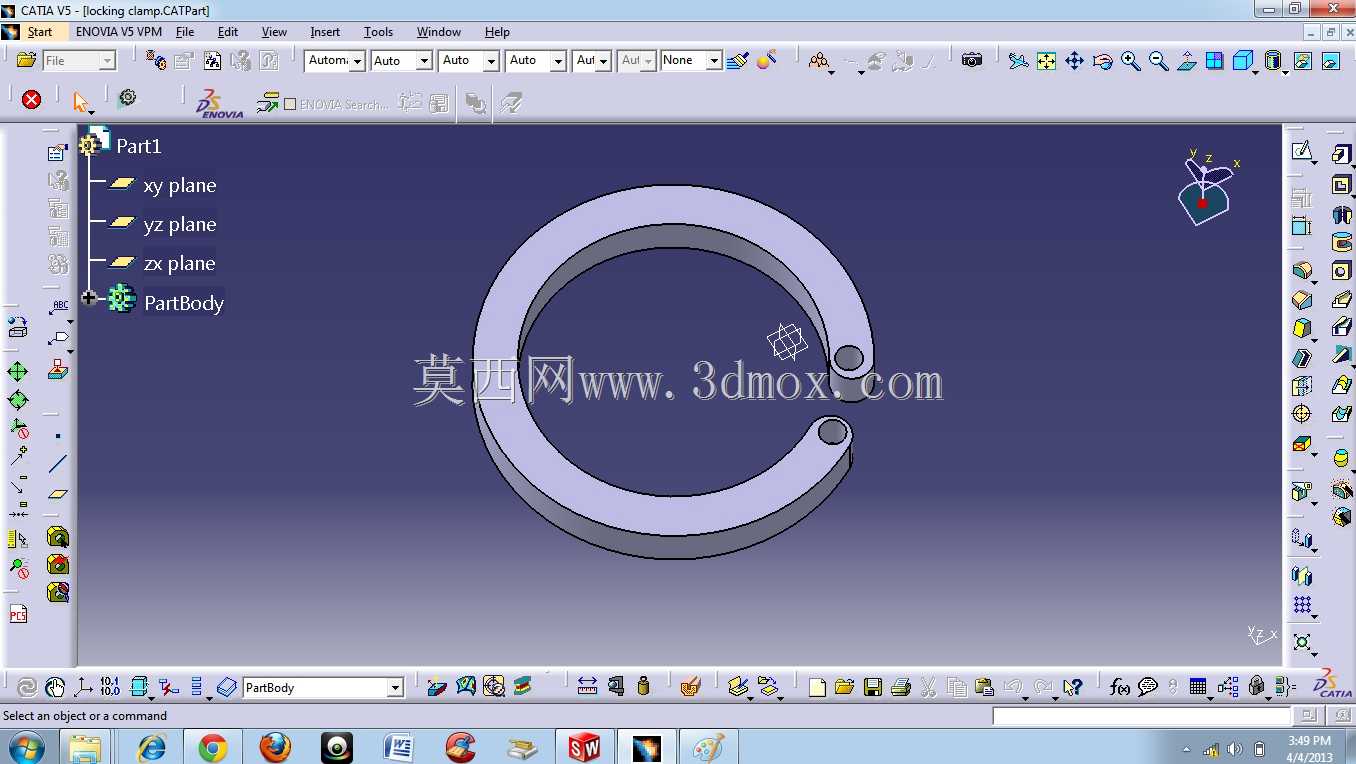

　　在往复式内燃机、往复泵、压缩机这类存在活塞往复运动的设备中，活塞销锁夹是极易被忽略却直接影响整机运行可靠性的微小核心零件，它的核心作用是限制活塞销在活塞销座孔内的轴向窜动，避免活塞销端部脱出刮蹭气缸内壁，造成拉缸、缸壁划伤甚至活塞碎裂的严重故障。这类C型开口锁夹的设计，首先要匹配对应活塞销的安装槽尺寸，锁夹的自由状态外径要略大于活塞销座孔内的锁夹环槽内径，装入环槽后依靠自身的弹性张力贴合在环槽侧壁上，形成可靠的轴向限位挡边，同时锁夹的开口尺寸要控制在合理范围，既保证装配时可以通过专用卡簧钳压缩开口顺利装入环槽，又要避免开口过大导致工作过程中受轴向冲击力时从环槽内脱出。从结构形态来看，这款锁夹采用等截面环形开口设计，截面为矩形，

　　相比圆形截面的锁夹，矩形截面与环槽的接触面积更大，单位面积承受的轴向冲击力更小，在高转速、高往复冲击载荷的工况下，不容易出现环槽侧壁压溃、锁夹移位的问题。设计过程中需要重点考量几个安装边界参数：首先是锁夹的轴向厚度，要匹配活塞销座孔内环槽的宽度，厚度过小会导致锁夹在环槽内存在轴向窜动间隙，设备运行过程中反复撞击环槽侧壁，加速环槽磨损；厚度过大则会导致装配困难，甚至无法完全卡入环槽，留下脱出隐患。其次是锁夹的内径尺寸，要略大于活塞销的外径，保证锁夹装入后不会与活塞销表面产生硬摩擦，避免活塞销转动过程中磨损锁夹内圈，同时这个间隙也不能过大，否则活塞销的轴向窜动量超标，会导致连杆小头衬套偏磨，缩短连杆组件的使用寿命。在实际应用场景中，

　　这类锁夹除了用于内燃机活塞组件的限位，也广泛用于各类轴类零件的轴向定位，比如小型传动轴、销轴的端部限位，替代轴端挡圈的部分使用场景，尤其在安装空间狭小、无法加工轴端挡圈安装螺纹孔的位置，这类开口式锁夹不需要额外的固定件，直接卡入轴上或者座孔内的环槽即可完成限位，装配效率更高，拆装也更方便，适合批量生产的设备装配线使用。设计时还要考虑锁夹的材料选型与热处理工艺，通常这类弹性锁夹会采用弹簧钢制作，经过淬火回火处理后达到合适的硬度与弹性，既保证装配时压缩开口不会产生塑性变形，又能在长期受交变冲击载荷的情况下保持足够的张力，不会出现弹性衰减导致松脱。另外锁夹的两个端部做了小圆角处理，避免装配时锋利的边角刮伤环槽表面，也能减少应力集中，

　　降低锁夹在反复受冲击时端部断裂的风险。在建模过程中，这类环形开口零件需要重点保证环形轮廓的圆度，以及开口处两个端面的平行度，圆度误差过大会导致锁夹装入环槽后各位置的贴合张力不均匀，局部张力不足的位置容易在冲击下翘起脱出；端面平行度不足则会导致锁夹压缩时受力不均，装配过程中容易出现卡滞，甚至被卡簧钳夹变形。从安装流程来看，装配这类锁夹需要使用对应规格的轴用或者孔用卡簧钳，将卡簧钳的钳头插入锁夹端部的两个工艺小孔内，缓慢收缩钳口让锁夹开口缩小到可以放入环槽的尺寸，对准环槽位置后平稳松开钳口，让锁夹在自身弹力作用下卡入环槽，装配完成后需要用螺丝刀轻轻拨动锁夹各个位置，确认锁夹完全卡入环槽底部，没有局部翘起的情况，避免留下松脱隐患。在设备检修过程中，这类锁夹属于一次性消耗件，每次拆解活塞组件或者轴端限位结构时，都需要更换全新的锁夹，因为旧锁夹经过长期使用后已经产生一定的弹性衰减，甚至存在肉眼不可见的微裂纹，重复使用会大幅提升脱出故障的概率。
