曲柄滑块联动机械结构三维设计

　　在各类自动化生产线、轻工输送设备以及小型专用加工装备的进给单元设计中，曲柄滑块类传动结构始终是实现旋转运动与直线往复运动转换的核心方案之一，这类结构不需要复杂的电控逻辑配合，仅依靠刚性构件的几何约束就能完成稳定的动作输出，在低速重载、动作节拍固定的工况下有着极高的可靠性。从实际工程落地的角度看，这套结构的设计核心首先是运动行程的匹配，滑块的直线位移距离完全由曲柄的回转半径决定，设计阶段需要先明确末端执行件需要的往复行程范围，再反向推导曲柄的长度参数，同时要校核连杆与曲柄的铰接点在整个回转周期内的运动轨迹，避免出现构件与周边安装架体的运动干涉。

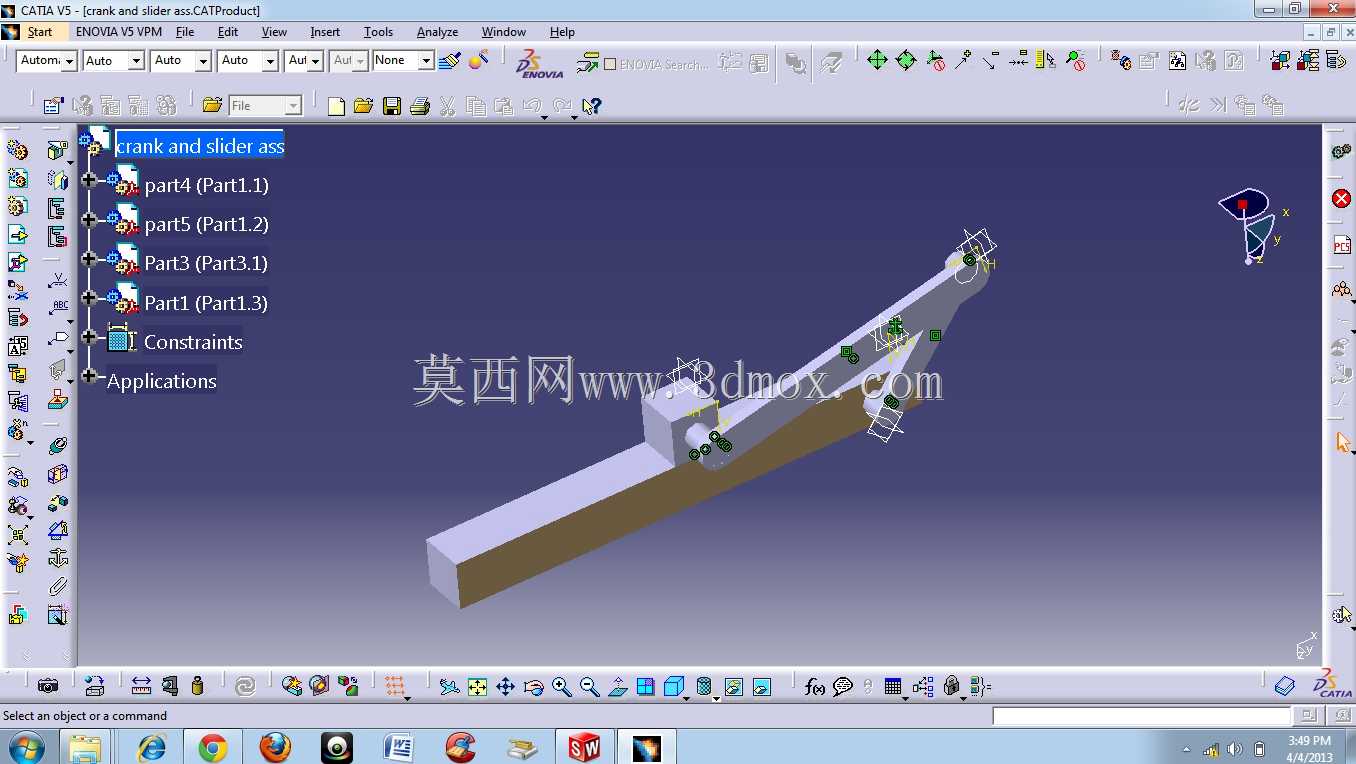

　　这套结构的运动副设置完全遵循实际装配逻辑，曲柄与固定基座之间采用回转副约束，曲柄与连杆之间、连杆与滑块之间均采用铰接回转副，滑块与配套的导轨接触面设置滑动副约束，所有铰接位置都预留了标准销轴的安装空间，不需要额外做异形连接件的定制，普通标准圆柱销就能完成整组机构的装配，大幅降低了加工和装配环节的成本。从安装边界来看，整套机构的固定端仅需要在基座位置设置两个对应曲柄转轴的安装孔位，滑块配套的导轨可以直接固定在设备的安装台面上，不需要额外做复杂的预埋结构，整体安装占用的空间呈狭长型布局，非常适合嵌入到设备的侧边框架内，不会占用设备核心工作区的空间。

　　在功能特性层面，这套结构可以根据驱动端的转速调整滑块的往复运动频率，当驱动电机带动曲柄做匀速回转运动时，滑块的运动速度呈现近止点慢、远止点快的非线性特性，这种特性刚好匹配很多工装进给的需求——比如在工件推送工位，滑块前进到接近工件位置时速度自然降低，避免刚性冲击撞损工件，回程时速度加快可以缩短空行程时间，提升整体工位的动作效率。设计过程中特意对连杆的截面做了等强度优化，在铰接受力位置做了局部加厚处理，杆身中段做了减重挖槽，既保证了整套连杆在最大推力工况下的刚性，不会出现受压弯曲的形变，又尽可能降低了运动构件的整体重量，减少曲柄回转过程中的惯性冲击，延长驱动端电机和铰接销轴的使用寿命。

　　从实际应用场景拓展来看，这套结构可以直接适配在小型冲床的冲压进给单元、包装设备的物料推料单元、自动化装配线的工件移位工位，只需要根据实际负载调整构件的材质和截面尺寸，不需要改动核心的运动逻辑。设计时也考虑了维护便利性，所有铰接位置的销轴都设计了注油通道，日常维护时不需要拆解整套结构，直接通过注油嘴加注润滑脂就能完成运动副的保养，滑块与导轨的接触面预留了耐磨衬板的安装槽，长期使用出现磨损后只需要更换耐磨衬板，不需要更换整个滑块构件，大幅降低了后期的运维成本。整套结构的所有构件外形都采用规则的平面和圆柱面组合，没有复杂的异形曲面，普通的铣削、钻削设备就能完成所有零件的加工，不需要特殊的加工工艺，对于中小批量的设备改造项目来说，这类成熟结构的复用性极强，设计人员只需要根据实际工况调整几个核心尺寸参数，就能快速完成适配不同设备的变体结构设计，不需要从零开始做运动逻辑的验证，能大幅缩短项目的设计周期。
