六轮驱动越野移动底盘架结构设计

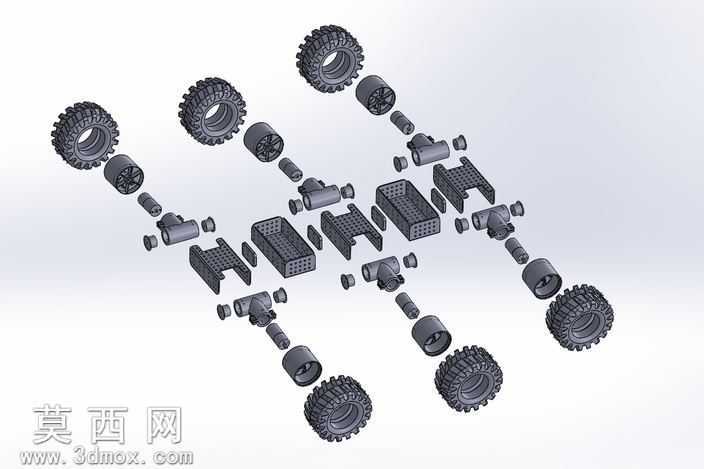

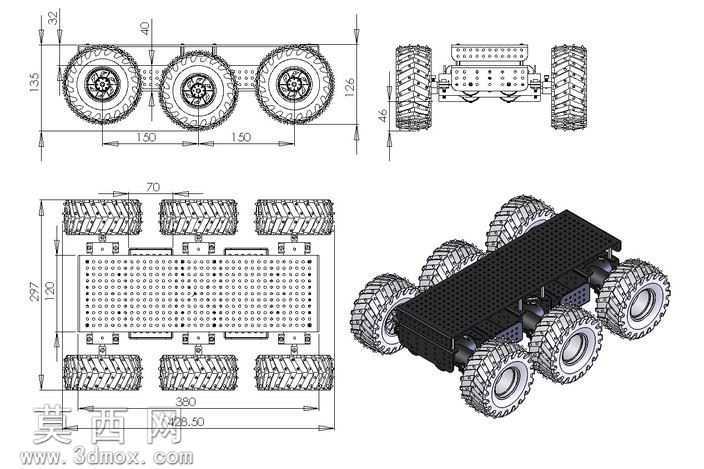

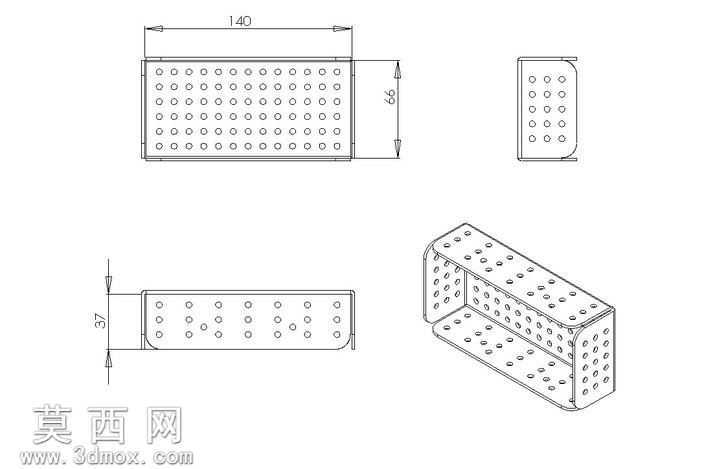

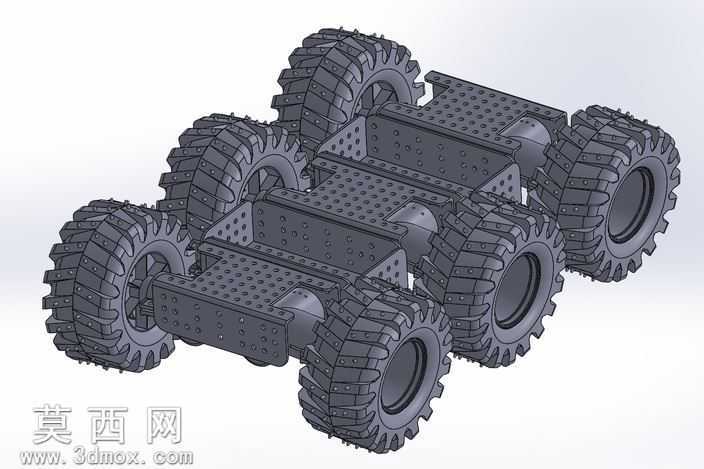

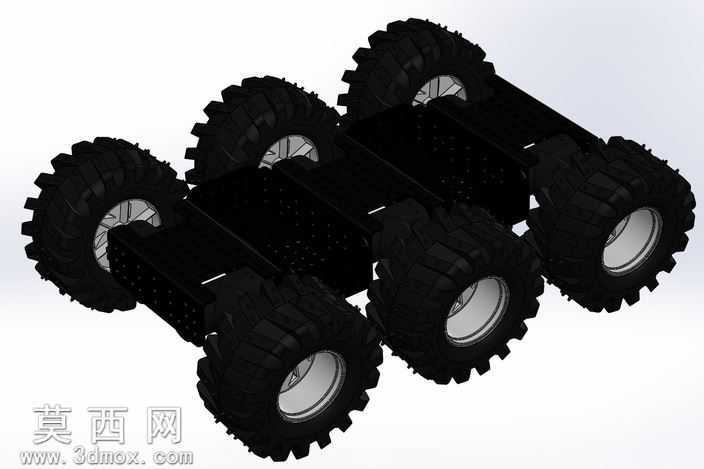

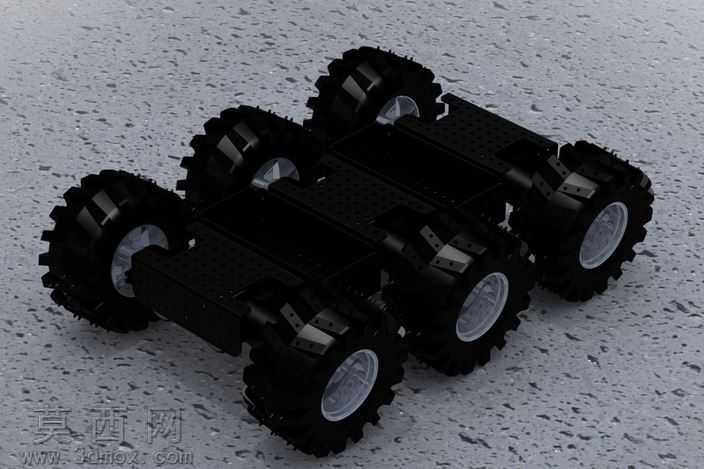

本作品为六轮独立驱动的越野移动底盘架三维设计，整体采用模块化分层设计思路，在SolidWorks环境中完成全参数化建模，所有零部件均保留完整可编辑特征，方便后续根据负载需求、动力选型调整尺寸参数。建模过程中优先遵循机械加工工艺合理性，主体承载框架采用镂空板式结构，在保证整体结构刚度的前提下最大化降低底盘自重，板材上预留的规则阵列安装孔位可兼容各类传感器、控制板、电池组、负载载台的安装需求，无需二次打孔加工即可完成上层功能模块的快速装配。行走系统采用六轮对称布局，单侧三组行走轮沿底盘纵向等距排布，每个车轮均预留独立悬挂与驱动电机的安装位，可适配大扭矩直流减速电机与独立避震结构，大幅提升底盘在非铺装路面、崎岖地形的通过能力，大颗粒深花纹越野轮胎的建模还原了真实轮胎的胎纹细节与橡胶材质质感，渲染阶段为轮胎赋予哑光深黑橡胶材质，搭配银灰色轮毂金属质感，主体车架采用哑光黑硬质工程塑料或碳纤维板材材质表现，整体光影效果贴合真实工业产品的视觉表现。结构设计上重点考量了底盘的离地间隙与轮距配比，合理的重心布局能够避免越野行进过程中出现侧翻风险，车架分层设计将动力安装层、控制层、负载层进行空间分隔，减少线路排布干扰与结构干涉。建模过程中对所有装配配合进行了干涉检查，确保车轮转动、悬挂活动范围内无零部件碰撞问题，各安装孔位的尺寸、位置均符合通用机械安装标准，可直接导出工程图用于加工生产，也可作为移动机器人开发、无人巡检车、越野玩具车开发的基础底盘框架使用，模型同时导出了通用STEP、IGES格式，可兼容多数三维CAD软件打开编辑，适配不同开发场景的使用需求。
