电机驱动离心式鼓风机三维结构设计

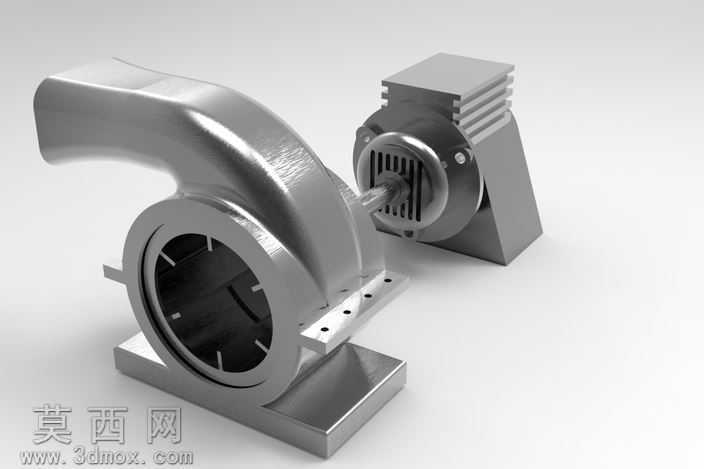

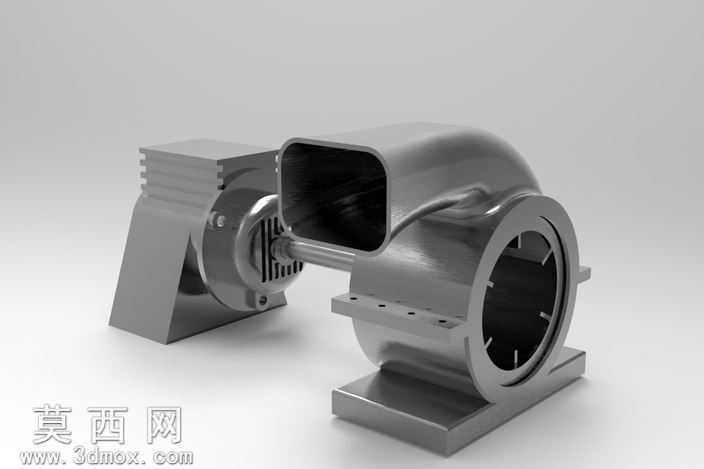

本作品为电机直联驱动的离心式鼓风机三维建模成果，建模阶段依托参数化设计逻辑完成全结构搭建，首先对风机蜗壳流道进行曲面建模，通过多段曲率连续的样条曲线拟合蜗壳型线，保证流道截面从进风口到出风口的渐变过渡符合流体输送的气动要求，蜗壳与侧端盖的连接法兰采用阵列特征完成螺栓孔位布置，安装底座通过拉伸、倒角、筋板特征一体化成型，保证支撑结构的刚性表现。动力端的电机壳体采用散热筋阵列结构建模，还原电机外壳的散热结构设计，电机输出轴与风机叶轮的连接部位做了同轴度配合的结构设计，叶轮部分采用前弯式叶片结构，通过圆周阵列完成多片叶片与轮盘、轮盖的装配约束，进风口采用收敛式圆弧接口设计，可降低气流进入叶轮时的紊流损失。渲染阶段采用金属磨砂材质赋予风机整体壳体，通过环境光遮蔽效果突出铸件表面的细腻质感，对电机散热筋的缝隙、蜗壳与端盖的配合面做了光影层次处理，清晰展现各部件的装配关系与结构边界。设计过程中重点考量了电机与风机的同轴装配精度，预留了轴承位的安装空间，底座的安装孔位采用对称式布置，可适配不同工况的安装固定需求，整体模型的各部件均做了可拆分的装配体结构设计，可直接用于工程出图、结构干涉检查以及气动性能仿真的前置模型准备，还原了工业离心鼓风机从动力输入到流体增压输出的完整结构逻辑，各部件的壁厚、圆角过渡均参考实际工业产品的工艺要求进行参数设置，避免出现不符合加工工艺的尖锐结构与壁厚突变问题。
