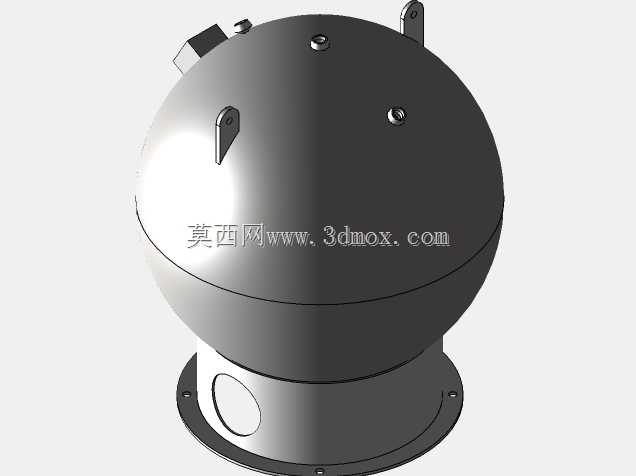

48英寸内径压缩天然气球形储存罐体结构

　　在城镇燃气调峰站点、小型工业供气终端、车用加气子站的气源缓冲环节，这类球形承压储存结构是压缩天然气储运系统里的核心承压单元，相较于同容积的柱形储罐，球形壳体的受力均匀性优势非常突出，内部介质压力作用下壳壁整体受拉，应力分布沿球面连续均匀，能在同等设计压力下有效降低壳体壁厚，减少材料用量的同时降低设备整体自重，适配场地空间有限的中小型供气站点布设需求。该储存结构的公称内径为48英寸，整体采用上下半球分瓣拼合的成型思路，壳体曲面的曲率精度直接决定拼焊环节的组对间隙，建模过程中需要严格控制球面的轮廓度公差，避免拼合阶段出现错边量超差，影响后续焊接质量与整体承压性能。壳体顶部预留的多个接口分别对应介质进出、安全泄放、压力检测、

　　液位监测的功能需求，每个接口的凸台高度与法兰密封面平面度都需要匹配对应管路附件的安装尺寸，避免现场安装时出现密封面贴合不严、操作空间不足的问题。底部的支撑裙座采用环形带开孔的结构设计，环形底座上的安装螺栓孔位需要匹配现场预埋的基础地脚螺栓分布，裙座侧面开设的人孔结构方便后期运维人员进入罐体内部开展检验、清洁作业，裙座与下半球的连接位置做了平滑过渡的焊接坡口设计，减少应力集中带来的疲劳损伤风险，毕竟这类承压设备在长期充放气的压力循环工况下，结构不连续位置很容易萌生疲劳裂纹。壳体外表面分布的多个吊耳结构，是为了满足设备吊装转运、现场就位的受力需求，吊耳的焊接位置经过受力核算，确保吊装过程中壳体不会出现局部变形，

　　吊耳的开孔尺寸匹配常规吊装卸扣的规格，不需要额外制作专用吊具就能完成现场吊装作业。从结构设计的逻辑来看，这类球形储气结构的壁厚计算需要结合设计压力、材料许用应力、焊接接头系数综合核算，建模阶段需要提前预留腐蚀裕量对应的壁厚增量，适配天然气介质中微量杂质对壳体内壁的长期腐蚀影响。安装边界层面，底部裙座的安装基准面需要保持水平，平面度公差控制在合理范围内，避免设备就位后出现附加的安装应力，罐体周边需要预留足够的操作空间，满足阀门操作、仪表校准、安全泄放方向的安全距离要求。不同于大型长输管线配套的数千立方容积储气球罐，这类小内径的球形储存结构更多面向中小型供气场景，缓冲稳压的功能属性更强，在加气站的气源端可以平衡压缩机的排气脉动，

　　稳定输出管路的供气压力，避免压缩机频繁启停带来的设备损耗；在小型工业用户的厂区供气系统中，可以作为临时储气单元，在用气高峰时段补充供气压力，保障生产环节的燃气供应稳定。建模过程中，球面的成型采用旋转曲面特征构建，确保整个球面的曲率连续无突变，各个接口凸台与球面的相贯线做了平滑过渡处理，减少结构应力集中点，支撑裙座与球体的连接位置做了局部加厚处理，承受整个罐体充液后的总重量与水平方向的风载、地震载荷。顶部的各个接口位置排布充分考虑了现场操作的便利性，阀门手轮的操作高度、仪表的观测视角都在结构排布阶段做了预留，不会出现安装后操作干涉的问题。这类承压储存结构的密封性能是核心指标，所有法兰接口的密封面形式都匹配对应压力等级的密封垫片要求，建模时严格控制密封面的表面粗糙度对应的结构尺寸，避免现场安装后出现介质泄漏。在实际工程应用中，这类球形储气结构还需要配套防雷、防静电的接地结构，支撑裙座上预留的接地端子安装位，方便现场施工时连接接地网，消除静电积聚带来的安全隐患。
