多工位真空吸盘式物料取放执行机构

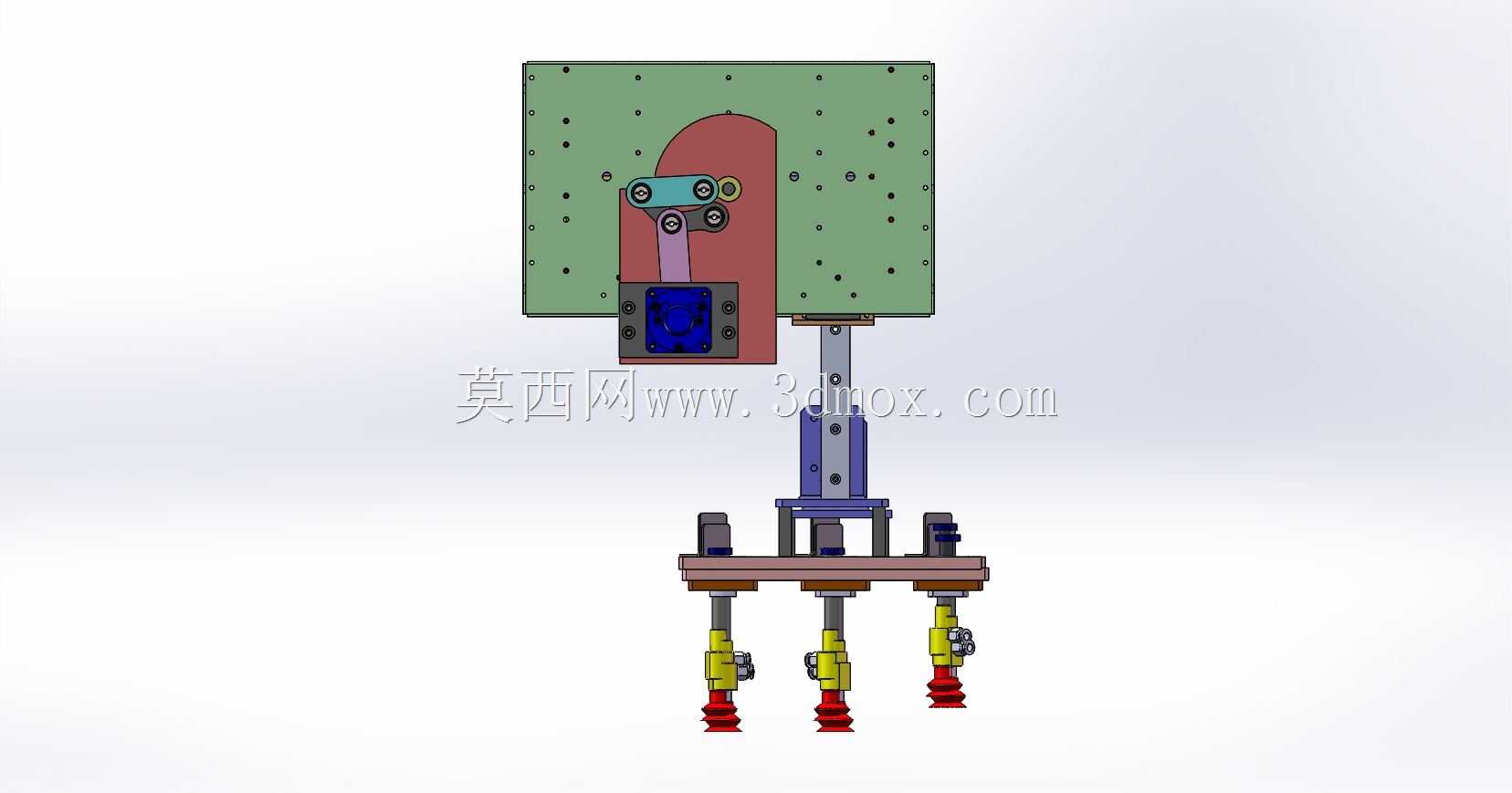

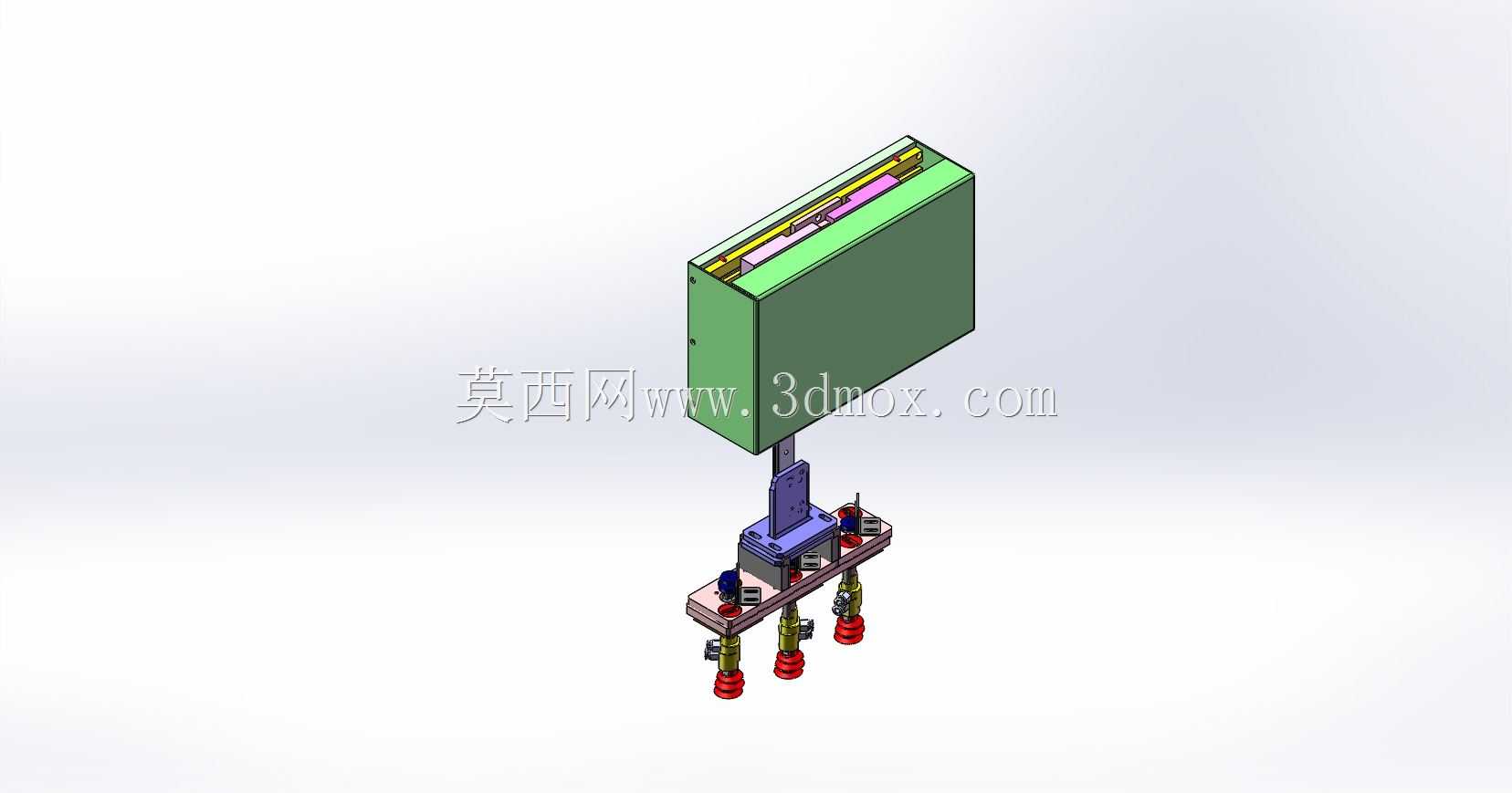

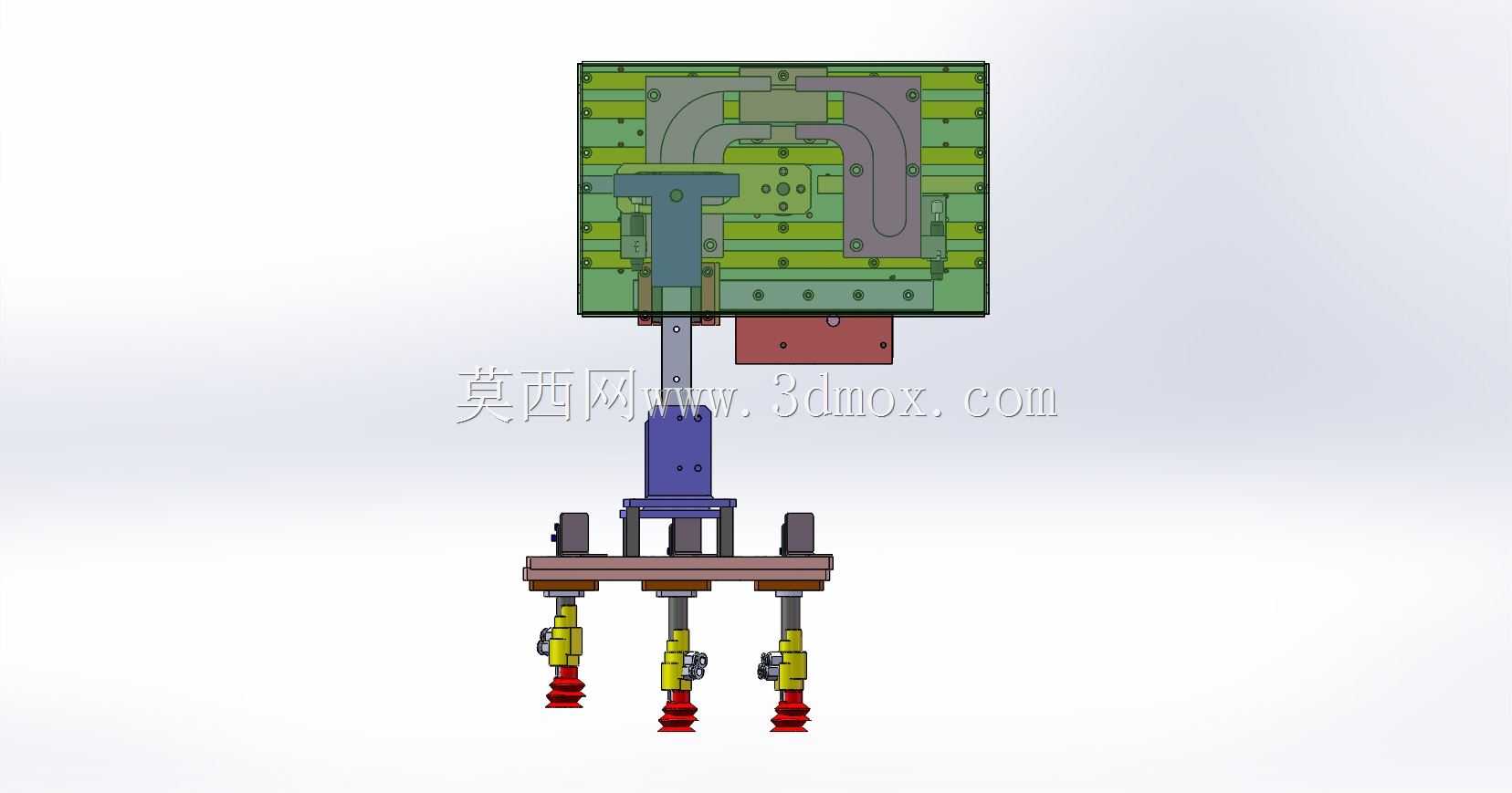

　　这套取放执行机构主要面向3C电子小零件装配、软包电芯上下料、轻薄塑胶件转运这类对接触压损有严格要求的生产场景，区别于传统夹爪式取料结构，它采用真空吸附作为末端拾取动力，不会在工件表面留下夹痕，适配表面平整、易形变的薄型工件转运需求。从结构布局来看，上部的安装基板预留了多组等距排布的安装孔位，可直接固定在桁架机械手的移动滑台或者六轴机器人的末端法兰上，基板整体采用矩形平板设计，长宽尺寸控制在常规工业机器人末端负载允许的安装边界内，不会因为安装面过大导致运动过程中出现惯量超差的问题。基板下方设置了竖向的导向支撑立柱，立柱和基板之间通过定位销加锁紧螺栓的方式固定，保证整体连接刚性，避免高速往复运动时末端出现晃动偏移。

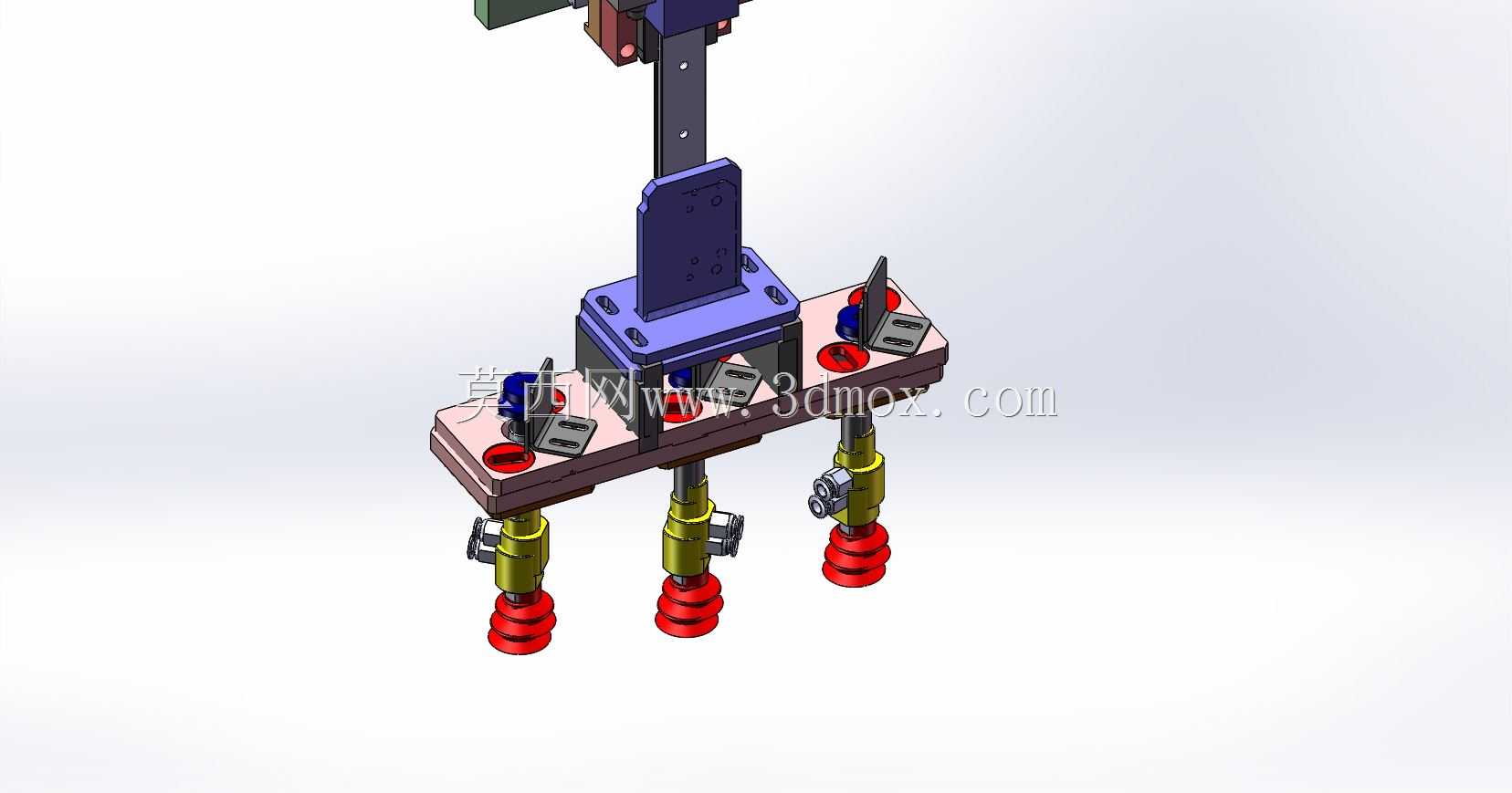

　　立柱下部连接的是多组平行排布的吸嘴安装杆，每根安装杆都配备了独立的缓冲弹簧结构，当吸嘴接触工件表面时，弹簧可以提供5-10mm的压缩行程，抵消机构下行的位置误差，避免硬接触压伤工件表面，同时也能保证每个吸嘴都能和工件表面充分贴合，保证真空吸附的密封性。末端的三个真空吸嘴采用等距排布，对应生产线上三个并行工位的物料位置，可以一次完成三个工件的同步拾取与放置，相比单吸嘴结构，单次作业效率提升两倍以上，吸嘴选用带波纹结构的红色硅胶材质，既具备一定的耐磨性能，也能适配表面存在轻微高度差的工件，不会因为局部贴合不严出现真空泄漏掉料的问题。设计过程中，首先考虑的是末端负载的匹配，整套机构除去气管接头等标准件的自重控制在2kg以内，

　　适配负载5kg及以上的常规工业机械手或者直线移载模组，不需要额外选配大负载的运动轴组就能完成安装使用。气路走线全部沿着支撑立柱和安装基板的侧边布置，预留了足够的走线长度，同时在运动关节位置设置了气管固定卡扣，避免机构高速往复移动时气管出现拖拽、缠绕的问题。安装基板上还预留了传感器安装位，可以选配光电式物料检测传感器，实时检测每个吸嘴位置是否成功拾取工件，一旦出现漏吸的情况可以及时反馈给设备控制系统，触发补料或者停机报警逻辑，避免空工位流转影响后续工序的正常运行。在安装边界设计上，机构竖向的总行程由缓冲弹簧和上部的连接位共同决定，最低取料位和最高放料位之间的可调范围达到40mm，可以适配不同高度差的上下料工位，

　　不需要额外调整机械手的运动轨迹参数就能兼容小范围的工位高度差。横向的吸嘴间距可以通过松开安装杆的锁紧螺栓进行微调，调整范围在±15mm之间，能够适配不同尺寸规格的多联排工件拾取需求，不需要更换整套执行端就能完成小范围的产品换型，降低生产线换型的硬件成本和调试时间。整套结构没有采用复杂的定制化加工零件，大部分连接结构都选用标准的紧固件和型材连接件，后期维护时只需要更换磨损的吸嘴或者失效的弹簧就能恢复性能，日常维护成本极低。在实际生产应用中，这类机构常搭配直线移载模组用在注塑机的出料工位，拾取刚脱模的轻薄塑胶件，也可以用在包装生产线的纸盒拾取工位，完成纸盒的开箱上料动作，相比机械夹爪，它的拾取动作更柔和，不会对薄壁类工件造成形变损伤，同时多工位同步作业的设计也能很好匹配高速生产线的节拍要求，单循环作业时间可以控制在1.5秒以内，满足每分钟40次以上的取放作业需求。结构设计时特意将重心控制在安装法兰的中心轴线上，避免偏心负载导致机械手运动过程中出现振动，保证长时间高速运行的定位精度，重复定位精度可以控制在±0.1mm以内，满足精密装配工位的位置精度要求。
