V型90度排布气缸微型电机三维结构设计

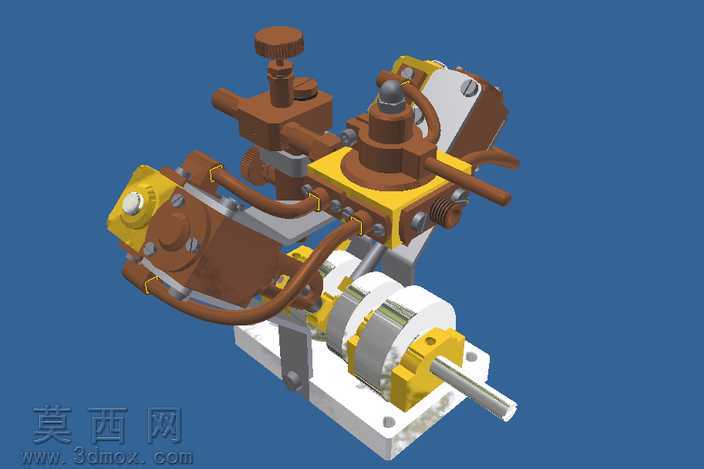

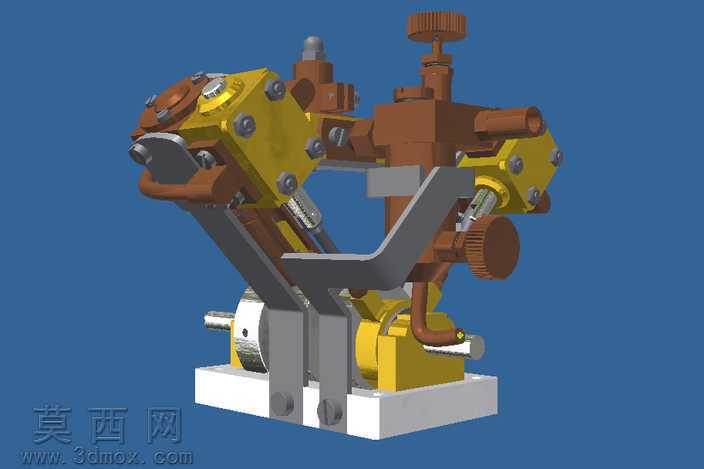

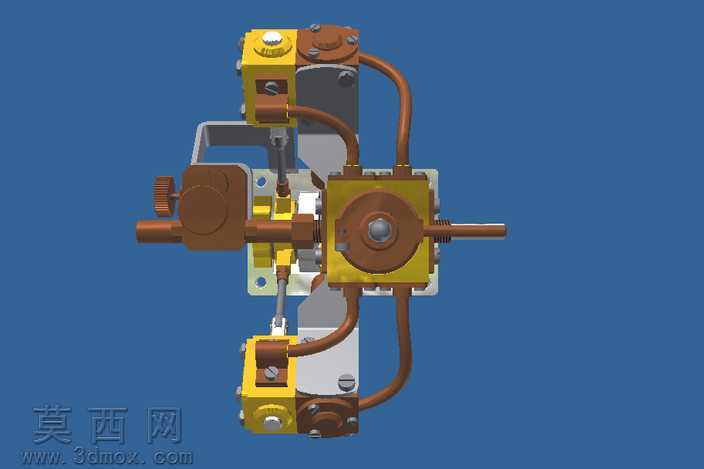

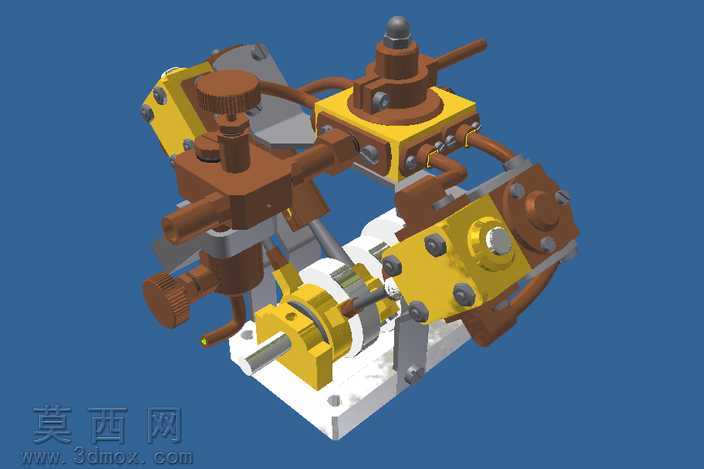

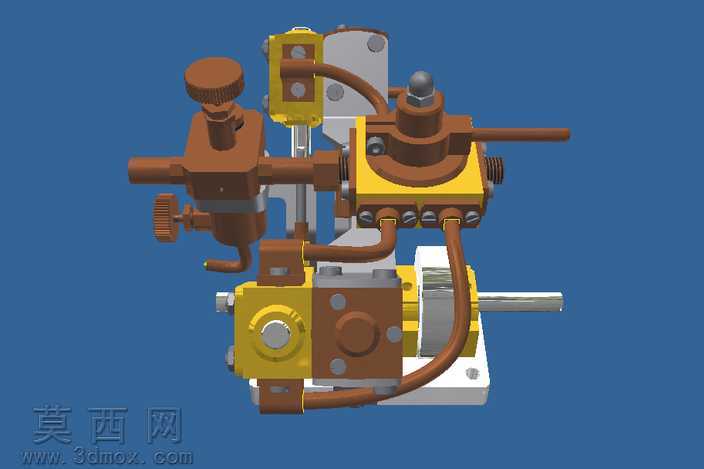

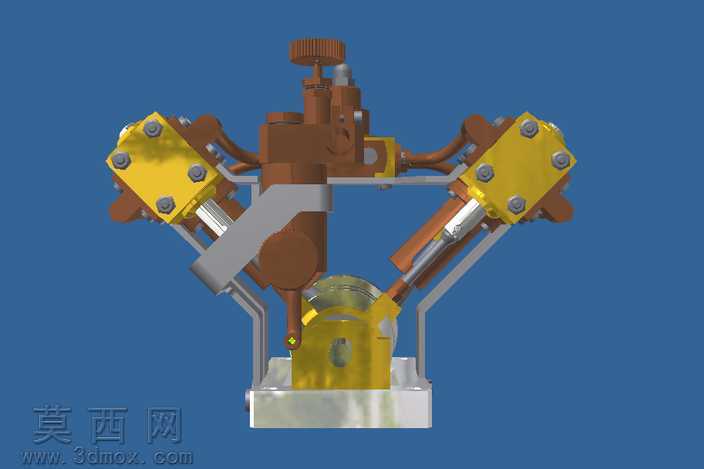

本作品为微型动力电机的三维结构设计，采用Autodesk Inventor完成全参数化建模与装配渲染，整体还原了V型90度双气缸布局的微电机完整构造。建模阶段遵循机械设计的尺寸规范，严格匹配标注参数：气缸直径设定为10毫米，整机长度90毫米、宽度45毫米，总重量控制在600克，所有零件均按照实际加工公差要求绘制，保证各部件的装配干涉量为零。材质渲染环节针对不同部件做了区分处理：气缸主体、调节阀体等金属结构件采用棕褐色铸钢材质，添加细微的铸造纹理与哑光金属质感，还原小型动力部件的工业质感；中间连接基座、输出端固定座采用灰白色工程塑料材质，表面做轻微磨砂处理，区分金属与非金属部件的视觉差异；管路部分采用棕黄色耐油橡胶材质，添加软管自然弯曲的形变效果，还原管路走线的真实状态；输出轴采用亮银色抛光钢材材质，突出传动部件的加工精度；密封垫片、紧固件等小零件分别做了对应的材质表现，让整体渲染效果层次分明。结构设计上采用90度V型双气缸排布，有效压缩了整机的横向占用空间，气缸顶部设置了独立的油量调节与气门控制结构，通过连接管路将气缸动力传递至中部的动力转换腔体，再通过后端的定子转子组件将动力输出至前端的伸出轴，输出端设置了双轴承固定结构，保证转动过程的同轴度与稳定性，基座预留了四个标准安装孔位，可直接适配小型设备的安装需求。设计过程中优先考虑小型动力部件的紧凑性需求，将控制阀体、管路接口、固定结构全部整合在主体框架上，没有多余的外凸结构，同时兼顾了部件的可装配性，所有紧固件均预留了操作空间，可按照实际装配顺序完成虚拟拆装，验证了结构设计的合理性，可作为小型动力设备选型、机械结构教学的参考模型使用。
