工业输送线用异型材中间夹结构件

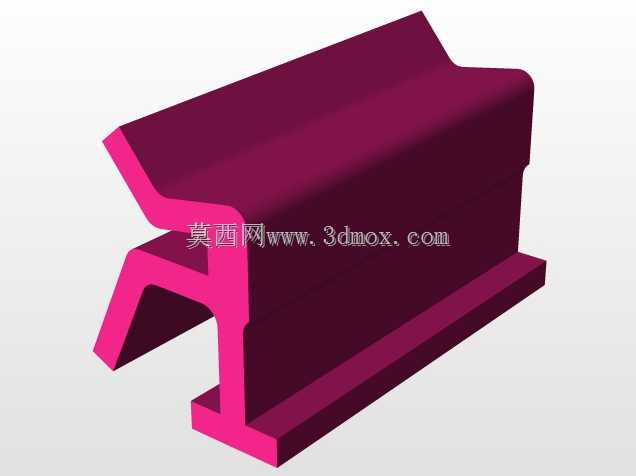

　　这类中间夹构件常见于连续输送设备、自动化生产线的侧边导向与型材拼接工位，日常工况中主要承担相邻异型材段的衔接定位、输送物料侧边限位的作用，在轻工包装线、电子元件组装线、建材输送辊道的侧边防护栏安装场景中使用频率较高。从结构形态来看，该构件采用一体化挤压成型的异截面设计，主体为长条形等截面结构，上部带有向外延伸的折边，下部设置与配套导轨卡槽匹配的凸台结构，中部的镂空槽既可以降低构件自身重量，也能为安装紧固件预留操作空间，同时在型材热胀冷缩时提供一定的形变余量，避免长期运行后出现应力开裂的问题。设计这类构件时，首先要匹配配套导轨的截面轮廓尺寸，下部凸台的宽度、高度公差需要控制在合理范围内，既要保证安装时能顺利卡入导轨卡槽，

　　又要避免间隙过大导致运行过程中出现晃动偏移；上部折边的倾斜角度需要结合输送物料的外形尺寸设定，折边的圆弧过渡处理可以减少物料经过时的剐蹭损伤，尤其是针对表面易刮花的塑胶件、涂装件输送场景，过渡圆角的半径取值需要结合物料重量、输送速度综合核算，避免物料卡滞在衔接位置。安装边界方面，该构件属于等截面长条形零件，单段长度可根据实际输送线的分段长度裁切，安装时通过下部凸台嵌入导轨的预设卡槽，相邻两段中间夹的拼接处需要预留0.5到1毫米的伸缩间隙，适配车间温度变化带来的型材长度形变；侧面不需要额外设置固定孔位，依靠卡槽的过盈配合以及上部折边承受的物料侧向力即可实现稳定固定，在输送线转弯段使用时，可根据转弯半径对构件进行局部热弯处理，

　　弯折过程中要保证下部凸台的轮廓不发生形变，避免出现卡轨、滑动不畅的问题。从实际使用的工况反馈来看，这类中间夹构件的受力主要集中在下部凸台与卡槽的接触位置，以及上部折边承受物料侧向冲击的区域，因此截面设计时在这两个位置做了局部加厚处理，在不整体增加构件重量的前提下提升结构强度，相比采用平板折弯制作的同类连接件，一体化挤压成型的结构不存在焊接接缝，长期受侧向力作用时不会出现焊缝开裂、变形错位的问题，维护更换时只需要将旧构件从卡槽端部滑出，替换新件即可，不需要拆解整段导轨，大幅降低生产线的停机维护时长。在物料导向的功能实现上，上部折边的内侧面与输送物料的侧边保留2到3毫米的安全间隙，既可以对偏移的物料进行纠偏导向，

　　又不会因为间隙过小摩擦物料表面，针对不同重量的输送物料，可以通过调整构件的壁厚来适配承重需求，比如输送较重的五金工件时，可选用壁厚更大的规格，输送轻薄电子元件时则选用薄壁规格降低成本。这类构件的截面轮廓设计还兼顾了通用适配性，下部卡槽结构可匹配市面上主流的工业铝型材导轨规格，不需要单独开模制作配套导轨，能够直接在现有生产线的导向系统上替换安装，降低产线改造的成本；中部的镂空槽除了预留形变空间，还可以作为传感器线路的走线通道，在需要安装到位检测、计数传感器的工位，线路可直接穿过镂空槽布设，不需要额外加装走线槽，让输送线的侧边结构更加简洁。
