三角法兰安装式套筒轴承结构设计

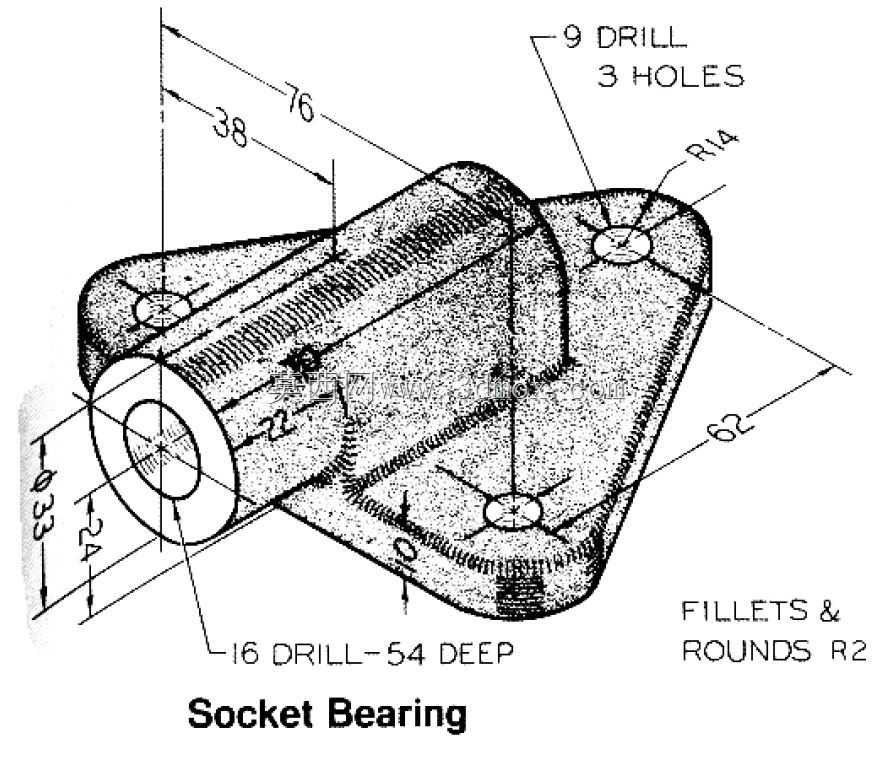

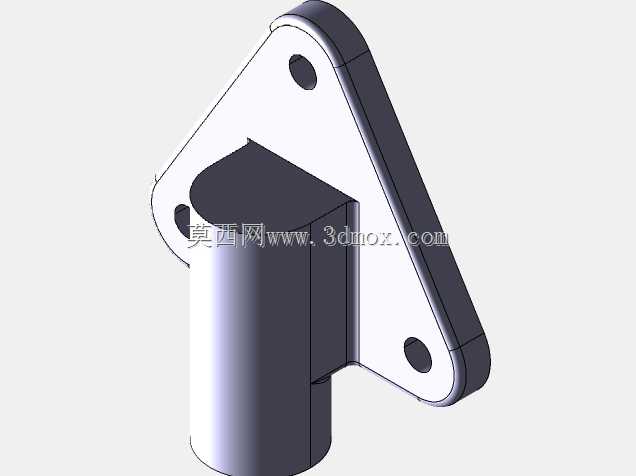

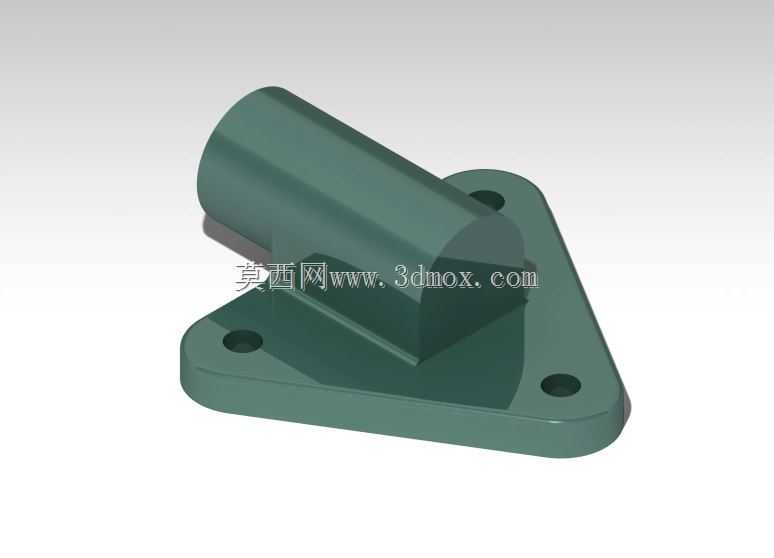

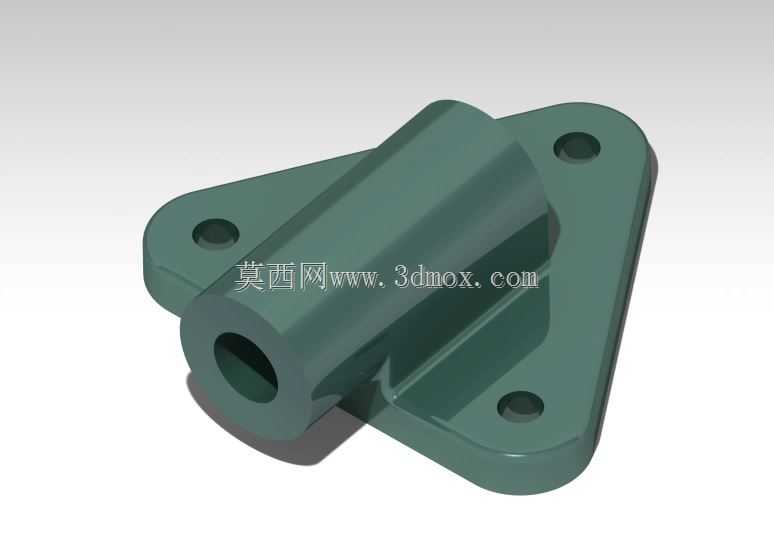

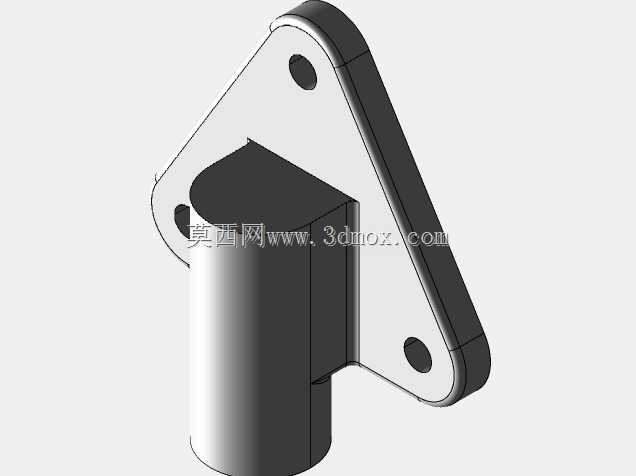

　　这类带三角安装法兰的套筒轴承，在轻工输送设备、小型农用机具、纺织机械的从动辊支撑场景中应用十分广泛，区别于标准剖分式滑动轴承，一体式铸造成型的结构省去了装配时的合瓦校准工序，对安装工位的操作技能要求更低，很适合批量设备的快速装配工位使用。从结构功能来看，中间的筒身部分是核心的轴配合段，内孔需要与转动轴保持间隙配合，既要保证轴转动时的径向定位精度，又要预留足够的储油空间容纳润滑脂，避免长时间运转出现干磨烧轴的问题；筒身外侧的加强筋直接连接三角法兰盘，筋板的厚度根据承载的径向载荷做了匹配，当轴受到垂直于安装面的径向力时，筋板可以把载荷均匀分散到三个安装孔位，避免筒身根部出现应力集中断裂的情况。三角法兰的三个安装孔呈120°均匀分布，

　　相比方形四孔法兰，在安装空间受限的工位上更具优势，三个固定点即可实现稳定的平面定位，不会因为安装面的轻微平面度误差出现安装翘曲，每个安装孔都做了沉头设计，装配时内六角螺栓的头部可以完全沉入孔内，不会突出法兰表面干涉周边的传动部件。设计这类轴承结构时，首先要明确适配的轴径尺寸，内孔的公差带一般选用H7级别，根据使用场景的载荷大小调整筒身的壁厚，轻载输送场景下壁厚取轴径的0.2-0.25倍即可满足强度要求，如果是有冲击载荷的农机使用场景，壁厚需要提升至轴径的0.3倍以上，同时加大加强筋的过渡圆角，减少应力集中点。安装边界方面，法兰盘的外轮廓尺寸需要比三个安装孔的中心距大出一个螺栓头的外径尺寸，保证螺栓拧紧时有足够的支撑面，

　　筒身的轴向长度需要根据被支撑轴的悬臂长度确定，一般要保证轴插入筒身的长度不小于轴径的1.5倍，避免轴运转时出现悬臂挠度过大的问题。筒身的端部做了小倒角处理，既方便装配时轴的顺利导入，也可以去除机加工后的锐边，避免装配时划伤操作人员或者刮破密封胶圈。在实际选型替换时，需要重点核对三个安装孔的中心距尺寸、内孔直径以及筒身的轴向伸出长度，三个参数匹配即可直接替换同类型的标准件，不需要额外改动安装机架的孔位。这类一体式套筒轴承没有滚动体结构，抗冲击性能优于同尺寸的深沟球轴承，在低速重载、有粉尘污染的作业场景下使用寿命更长，只需要定期通过筒身上预留的注油孔补充润滑脂即可，日常维护的工作量远小于滚动轴承。结构建模过程中，

　　法兰与筒身的连接位置需要做R3-R5的过渡圆角，避免直角连接带来的应力集中，安装孔的沉头深度要匹配常用内六角螺栓的头部高度，保证螺栓拧紧后不会突出安装面，筒身内孔的表面粗糙度需要控制在Ra1.6以下，减少轴转动时的摩擦阻力。
