鳍片式工矿灯散热器壳体结构设计

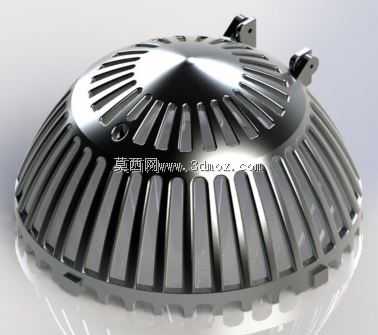

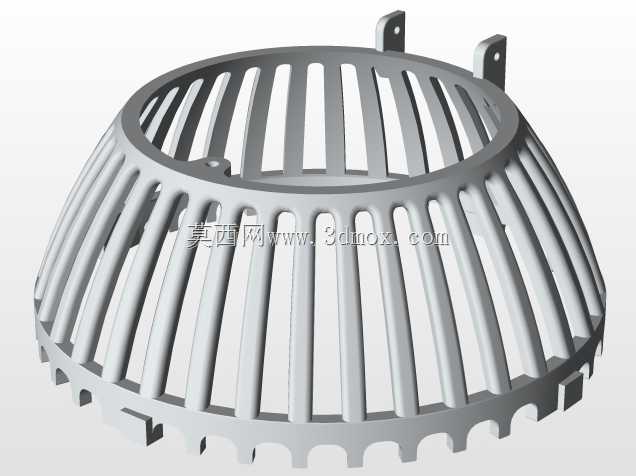

　　这款鳍片式散热壳体主要面向工业厂房、高顶仓储空间、大型商超挑高区域的大功率LED工矿灯配套使用，作为灯具的核心散热承载结构，直接决定光源的工作温度上限与整灯使用寿命。从结构设计逻辑来看，整体采用半球形拱顶布局，区别于传统平板式散热器的平面热扩散路径，拱顶结构可以让LED光源基板安装在底部平面时，热量沿着径向均匀传导至整个壳体曲面，避免局部热堆积。外圆周均匀排布的径向直鳍片，每一片鳍片的厚度从根部到顶端做了渐变收窄处理，根部厚度更大以降低热传导阻力，顶端收窄既可以减轻整体重量，也能增加鳍片与空气的接触面积，同时相邻鳍片之间的间距经过流场验证，在灯具自然对流散热的工况下，空气可以顺着鳍片间隙从底部顺畅流向顶部，不会形成气流滞止区，

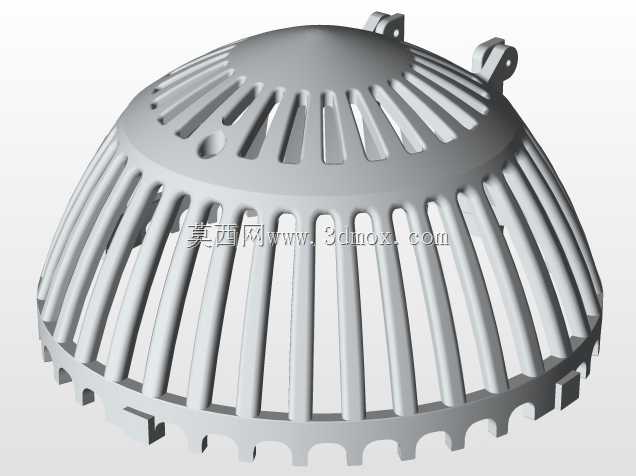

　　无需额外加装风扇即可满足100W-150W功率LED光源的散热需求。壳体顶部预留的两个带孔安装耳座，采用与壳体一体压铸成型的结构，耳座的孔位同轴度公差控制在0.1mm以内，既可以用于吊装时的吊环连接，也可以搭配角度调节支架实现不同投射角度的固定，耳座根部做了圆弧过渡加强处理，避免吊装时应力集中导致断裂。壳体底部边缘设置的阶梯式止口结构，用于匹配灯罩密封圈与透光面罩的安装，止口的台阶高度差为2.5mm，装配时可以卡住密封圈实现IP65级别的防护，防止车间内的粉尘、水汽进入灯具内部侵蚀光源与驱动元件。鳍片之间靠近顶部的位置预留了一个小直径的螺纹孔，用于安装接地端子，满足电气安全规范要求，避免壳体带电引发安全隐患。从安装边界来看，

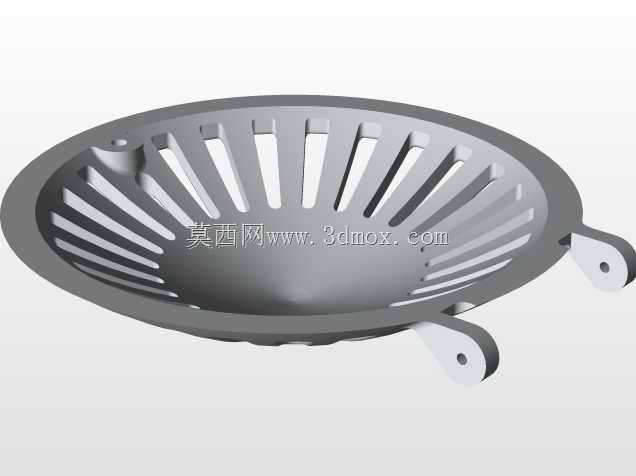

　　壳体底部的光源安装平面直径为180mm，平面度公差控制在0.05mm以内，保证光源基板与壳体之间可以紧密贴合，降低接触热阻，整个壳体的最大外径为260mm，整体高度为120mm，适配的吊装空间最小净空高度需要预留150mm以上，避免鳍片距离顶部障碍物过近影响空气对流。设计过程中针对压铸工艺做了专门优化，所有鳍片的拔模斜度统一设置为1.5度，壳体壁厚均匀控制在2.5mm左右，没有出现壁厚突变的区域，避免压铸成型时出现缩孔、冷隔等缺陷，同时鳍片的排布方向与模具开模方向一致，无需额外抽芯结构，降低模具制造成本与成型废品率。实际工况验证中，当环境温度为40℃时，满功率运行2小时后壳体最高温度稳定在62℃，远低于LED光源的结温上限，

　　可保证光源寿命维持在50000小时以上。区别于市面上常见的拼接式散热器，这款一体结构的壳体不存在拼接界面的热阻问题，整体结构强度更高，在车间有行车运行产生振动的工况下，也不会出现鳍片松动、脱落的问题，适配工业场景下复杂的使用环境。
