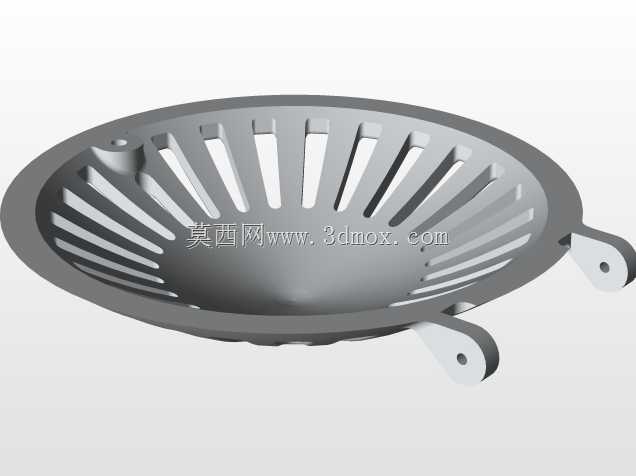

这类带径向格栅的圆形通风罩,在工业散热场景里的适配范围很广,小到伺服电机尾部的散热端盖、工控柜的侧部通风口,大到小型风冷设备的进风防护端,都能见到同结构逻辑的构件。实际做结构设计的时候,首先要卡的是安装边界,这个构件的三个支脚是周向均布的,支脚上的安装孔位需要和设备端的预装螺柱完全对齐,支脚的弯折高度直接决定了罩体和内部发热部件的安全间隙,要是间隙留小了,内部旋转的散热扇叶容易蹭到罩体内壁,留大了又会额外占用设备的轴向安装空间,很多新手做设计的时候容易忽略支脚的弯折圆角,直角弯折的钣金件在长期受振动的工况下,弯折位置很容易出现应力集中开裂,尤其是在风机、电机这类持续有微振的设备上,弯折处的R角至少要留到板材厚度的1.5倍以上,才能保证长期使用的结构强度。
再看格栅的设计逻辑,径向排布的长条形格栅,不是随便切几个缝就行的,格栅的宽度、相邻格栅的间隙,要同时平衡三个核心需求:首先是通风效率,间隙过小会增大风阻,降低散热风道的进排风量,直接影响内部发热部件的温升控制;其次是防护等级,间隙的尺寸要满足对应设备的防异物要求,比如户外使用的设备,格栅间隙不能超过12mm,防止手指误入触碰内部带电或者旋转部件,室内工控场景的话,间隙可以适当放大,但也要保证能挡住常规的线束接头、螺丝这类安装过程中容易掉落的小零件;最后是结构刚性,整圈的格栅如果做的过宽,罩体的平面度很难保证,冲压成型的时候容易出现翘曲,所以在格栅的内圈保留了完整的圆形封闭面,既可以作为内部标识的粘贴位,也能提升整个罩体的抗变形能力,哪怕安装的时候螺栓锁紧力稍大,也不会让格栅部分出现明显的形变。
罩体的边缘做了内卷边处理,这个细节在实际生产和装配里很实用,一方面是避免钣金裁切后的锐边割伤装配人员的手,另一方面卷边之后整个罩体的周向刚性会提升很多,搬运和装配过程中不容易出现边缘磕碰变形。三个安装支脚的位置特意做了局部的凸起加强,因为安装孔位是整个构件的受力点,设备运行时的振动、长期的温度变化带来的热胀冷缩,都会让安装孔位置承受持续的交变应力,局部压出加强筋之后,哪怕板材厚度不高,也能避免安装孔位置被拉扯变形,延长构件的使用寿命。
在实际选型适配的时候,首先要测量设备安装端的基准圆直径,保证罩体的外圈尺寸和安装位的止口匹配,不会出现安装后错位的情况;其次要核对支脚的安装孔中心距,三个支脚的孔位要和设备端的安装柱完全对应,避免现场扩孔带来的防锈层破坏问题;还要确认罩体的深度,也就是从安装面到罩体内圈平面的距离,要大于内部突出部件的最大高度,比如散热风扇的扇叶突出高度、接线端子的突出高度,都要在这个距离之内,防止装配后出现干涉。另外这种黑色的表面处理一般是静电喷塑,在有腐蚀性气体的车间场景使用时,要提前确认喷塑层的耐盐雾等级,普通室内场景用常规喷塑即可,户外或者潮湿工况则需要提升表面处理的防护等级,避免过早出现锈蚀掉漆的问题。
做三维建模的时候,这类钣金件要优先用钣金模块来绘制,方便后续展开下料,格栅的切口要预留冲压的工艺缺口,避免冲压的时候出现板材撕裂,支脚的弯折角度要和实际工装的弯折精度匹配,一般控制在90度±0.5度的公差范围内,保证三个支脚的安装面在同一个平面上,锁紧螺栓的时候不会出现罩体被强行拉变形的情况。很多人建模的时候容易忽略安装孔的翻边处理,实际上在薄钣金上做安装孔,翻边之后能有效提升螺纹啮合的长度,不用额外压铆螺母就能直接用螺栓锁紧,能减少一道装配工序,降低整体的生产成本。
