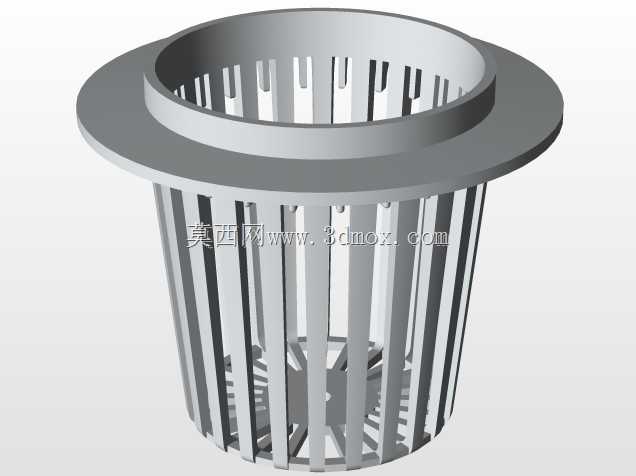

带法兰边立式条形格栅地漏过滤件

　　这款带法兰边的立式条形格栅过滤件，主要应用于建筑排水系统、工业生产车间地面排水、商用厨房排污、洁净车间地漏配套等场景，核心作用是在排水过程中拦截毛发、纤维、生产碎屑、食物残渣等大体积固体杂物，避免杂物进入排水管道造成堵塞，降低管道疏通维护频次。从结构设计来看，上部的外翻法兰边是核心安装定位结构，安装时法兰边直接搭在地漏安装基座的台阶面上，不需要额外的紧固件固定，依靠法兰边的承托即可实现定位，同时法兰边与基座接触面可做密封处理，避免排水从安装缝隙溢出。下部的筒状格栅部分采用竖向等距排布的条形通槽设计，相较于传统的圆孔滤网，条形槽的过流面积更大，在同等筒径下排水效率更高，即使部分槽孔被杂物遮挡，剩余槽孔依然可以保持足够的过流能力，

　　不容易出现排水漫溢的问题。格栅的筋条采用等厚设计，筋条宽度经过受力校核，日常使用中被硬物踩踏、或者清理时磕碰都不容易出现变形断裂，竖向排布的筋条没有横向的遮挡结构，日常清理时只需要将过滤件取出，反向冲洗或者用毛刷顺着筋条方向擦拭，就能快速清理掉附着在槽缝间的杂物，维护操作非常简便。从安装边界来看，法兰边的外径需要匹配对应地漏基座的安装沉台内径，安装后法兰边上表面与地面完成面齐平，不会出现凸起绊脚或者凹陷积污的问题；下部筒身的外径要略小于排水管道的内径，保证筒身可以顺利插入管道内，筒身的插入深度需要适配管道的深度，避免筒身过长顶到管道底部造成安装不到位，或者筒身过短导致杂物从筒身下方进入管道。设计过程中需要重点把控几个细节：

　　首先是法兰边与筒身的过渡圆角，这个位置是应力集中区域，采用圆弧过渡可以避免冲压成型或者使用过程中出现开裂；其次是条形槽的宽度，需要根据使用场景调整，民用场景槽宽控制在5-8mm，既可以拦截常见的杂物，又不会因为槽宽过窄影响排水速度，工业场景如果有较大颗粒的碎屑，可以适当加宽槽宽，但要保证槽宽小于管道最小过流截面的尺寸，避免杂物穿过过滤件进入管道；另外筒身的底部做了收边处理，没有尖锐的毛边，安装和取出时不会划伤操作人员的手部，也不会刮损管道内壁。这类过滤件通常采用不锈钢材质冲压成型，表面做抛光处理，不容易积污挂垢，耐腐蚀性能好，可以适应潮湿、多油污、弱酸碱的排水环境，长期使用也不会出现生锈腐蚀的问题。在结构建模过程中，需要优先保证法兰边的平面度，避免安装后出现缝隙；格栅的筋条排布要均匀，保证整体受力均衡，不会出现局部强度不足的问题；所有的棱边都要做倒钝处理，符合五金配件的安全使用要求。
