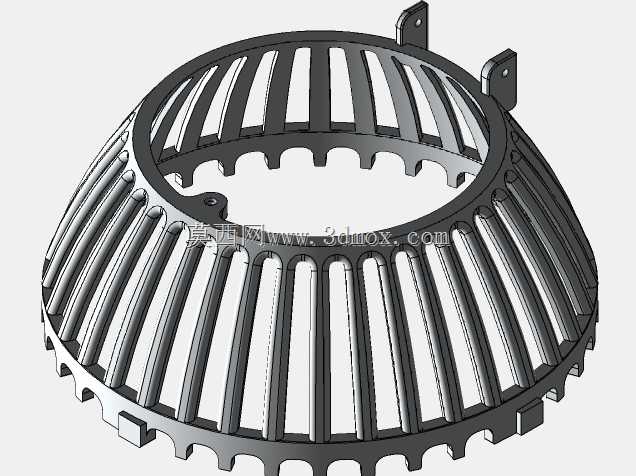

带散热鳍片的半球形工业灯罩结构

这款半球形带径向鳍片的结构件，主要面向工业厂房高顶灯、户外大功率投光灯的散热端配套使用，在照明设备运行过程中承担核心热交换与光源防护的双重作用。日常在车间装配、仓储库区照明、大型场馆补光的场景里，大功率LED光源持续工作会产生大量积热，如果热量不能及时导出，会直接加速光源光衰、缩短驱动电源的使用寿命，这款结构的鳍片设计就是针对这一痛点做的定向优化。从结构布局来看，整体采用半球形回转体构型，外圆周均匀分布径向直立鳍片，相邻鳍片之间预留等宽通风间隙，空气可以顺着鳍片间隙形成自然对流通道，不需要额外加装散热风扇就能实现被动散热，既降低了整灯的运行噪音，也减少了后期维护的易损件数量。顶部预留的两个带孔安装耳座，是整灯与吊装支架、墙面固定座的连接接口，耳座上的安装孔做了沉台处理，装配时螺栓头可以完全沉入沉台内，不会突出结构表面影响后续灯罩外罩的装配，两个耳座沿半球顶面的直径方向对称布置，安装后受力均匀，长期使用不会出现单侧应力集中导致的结构变形。结构的下端边缘做了阶梯式止口设计，这个止口是用来卡接透光面罩的，装配时面罩边缘可以完全嵌入止口槽内，配合密封胶条就能达到IP65级的防护效果，能够阻挡车间内的金属粉尘、户外场景的雨水侵入灯体内部，保护内部光源与电气元件。在设计思路上，鳍片的厚度、高度以及相邻鳍片的间距都做了匹配计算，鳍片厚度控制在兼顾结构强度与散热效率的区间，过薄会导致压铸成型时填充困难、后期容易出现鳍片弯折变形，过厚则会增加不必要的材料成本，同时降低鳍片的热交换效率；鳍片高度从半球顶部到底部边缘做渐变处理，匹配不同位置的热流密度，光源正上方的核心发热区对应鳍片高度更高，边缘区域鳍片高度逐步降低，在保证散热能力的前提下尽可能压缩整灯的整体高度，减少安装时的空间占用。安装边界方面，半球结构的最大外径适配常规100W-150W工业照明灯具的尺寸规格，顶部两个安装耳座的孔位间距符合行业通用的吊装支架安装孔距标准，不需要额外定制转接支架就能直接替换同规格的传统压铸铝散热灯罩，下端止口的尺寸也和市面上主流的钢化玻璃透光面罩、PC面罩尺寸匹配，供应链适配性强，不需要单独开模制作配套面罩。结构的内壁做了光滑圆弧过渡，没有突兀的直角棱角，一方面可以减少压铸成型时的应力集中，降低成品开裂的概率，另一方面光滑的内壁也可以作为光源的反光面辅助，提升光线的出光效率，减少光线在灯体内部的漫反射损耗。鳍片的边缘都做了小圆角处理，避免生产装配、后期维护过程中锋利的边缘划伤操作人员，细节处理符合工业产品的安全设计要求。这类结构一般采用压铸铝工艺成型，材料本身的导热系数能够满足大功率光源的导热需求，整体结构一体成型，没有额外的焊接拼接部位，结构强度更高，长期在高温环境下工作也不会出现拼接部位松动、脱落的问题。在实际选型应用中，需要匹配对应功率的光源模组，光源模组的安装平面贴合在半球结构的内顶面，保证热源和散热结构之间紧密接触，减少接触热阻，才能让鳍片的散热能力完全发挥出来，如果安装时间隙过大，会导致热量传导受阻，即使鳍片面积足够也会出现灯体积热的问题。
