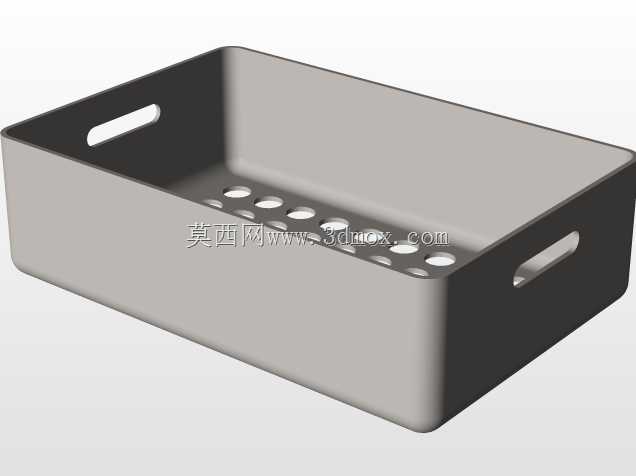

带孔镂空金属收纳托盘结构设计

这款带冲孔结构的金属托盘，日常在生产车间、实验室、商用餐饮后厨都有极高的出镜率，很多人第一眼会把它当成普通的收纳盒，但实际在不同场景下它的功能边界比普通储物盒宽得多。先从实际使用场景说起，机加工车间的刀具临时存放、检验工位的待测小零件周转、洁净车间的零配件沥水转运，甚至餐饮后厨的餐具沥干摆放，都能用到这类结构的托盘，它不像密闭式收纳盒那样容易积留积液、闷存碎屑，底部的规则冲孔能让残留的切削液、清洗水、灰尘碎屑直接漏出，不会在盒底堆积造成零件二次污染，这也是它和普通无孔收纳盒最核心的功能差异。

从设计思路上拆解，整个构件采用一体化钣金折弯成型，没有额外的焊接拼接结构，四个转角做了圆弧过渡处理，既避免了直角折弯带来的应力集中问题，也能消除尖锐边角带来的磕碰划伤风险，日常搬运、清理的时候不会剐蹭操作人员的手套或者皮肤。两侧开设的长条形抠手是完全和侧壁一体冲压出来的，没有额外加装塑料或者金属提手，一方面减少了装配零件数量，降低整体制造成本，另一方面抠手的开孔位置做了卷边处理，握持的时候不会被钣金毛边割手，搬运满载的托盘时受力也更均匀，不会出现提手脱落的问题。

底部的冲孔采用等距阵列排布，孔径和孔间距的匹配是经过实际使用验证的，孔距过密会降低托盘底面的结构强度，盛放较重零件的时候容易出现底面凹陷变形；孔距过大又会影响沥水、漏屑的效果，太小的零件还容易从孔中掉落，目前的阵列参数既能保证底面有足够的承重刚度，常规尺寸的螺栓、小型机加工零件、标准餐具都不会从孔中掉落，同时沥水漏屑的效率也能满足日常使用需求。侧壁的高度设计也有讲究，高度过低的话盛放小零件的时候容易在转运过程中滑落，高度过高又会增加材料成本，同时拿取底层零件的时候不方便，现在的侧壁高度刚好能覆盖常规小型零件的堆叠高度，转运过程中即使有轻微晃动，零件也不会从侧边脱出。

安装和使用边界上，这款托盘不需要额外的固定安装结构，既可以单独放置在工作台面作为临时收纳容器，也可以搭配多层置物架作为抽屉式储物格使用，外部长宽尺寸适配常规的标准货架层距，叠放的时候因为侧壁是直边带微小拔模角度，多个同型号托盘可以稳定嵌套堆叠，闲置存放的时候能节省大量仓储空间。材质选用上默认采用冷轧钢板折弯后做表面喷塑处理，防锈耐磨，日常接触切削液、清洗水也不容易生锈腐蚀，如果是用于食品相关场景，也可以更换为304不锈钢板材加工，不需要额外做表面涂层，满足食品接触的卫生要求。

很多结构设计新手做这类钣金容器的时候，容易忽略折弯处的工艺缺口，还有冲孔距离折弯边的最小距离要求，这款模型在建模的时候已经把这些工艺余量全部预留到位，折弯的时候不会因为冲孔距离折弯边太近造成孔位拉扯变形，所有折弯内角都匹配了常规钣金折弯的下模R角，不需要开特殊模具就能在普通折弯机上加工成型，量产的时候工艺性非常好，不需要额外做二次校形。另外侧壁和底面的连接转角处，没有留下工艺缺口或者拼接缝隙，日常清理的时候用抹布一擦就能干净，不会在缝隙里残留污渍或者金属碎屑，长期使用也不会出现缝隙积垢难以清理的问题。

在承重性能上，按照常规1.2mm厚度冷轧钢板加工的话，整盘均匀放置20kg的零件不会出现明显的塑性变形，日常周转小型金属零件、工具完全足够，如果有更高的承重需求，只需要调整板材厚度，不需要修改整体外形尺寸和孔位参数，就能适配不同的承重场景，设计的通用性很强。
