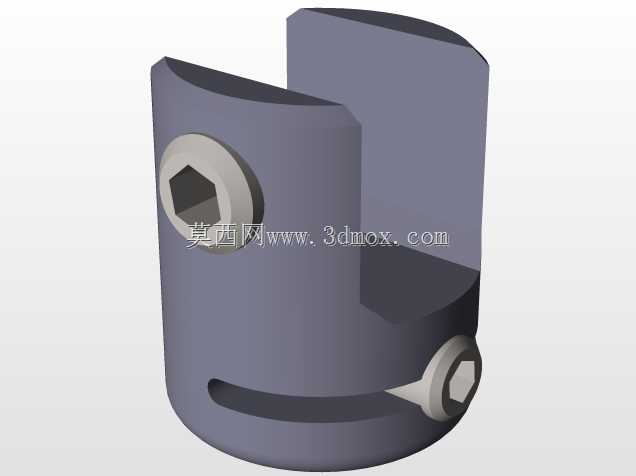

开口抱紧式轴端连接固定夹座结构

　　这类开口抱紧式夹座常应用在轻工输送线、小型实验设备、非标自动化工位的轴系端部连接场景中，核心作用是实现轴端与外接构件的无键锁紧固定，相比传统键连接，它不会对轴表面造成键槽铣削的应力集中损伤，安装调整时也无需沿轴长方向做长距离滑移，适合需要频繁调整外接构件周向、轴向位置的工位。从结构本身来看，主体采用圆柱基体单侧开轴向通槽的设计，槽宽预留了足够的锁紧变形量，当两个内六角紧定螺钉同步拧紧时，开口处的基体材料会产生可控的弹性形变，抱紧穿过内孔的安装轴，依靠抱紧面的静摩擦力传递扭矩，同时限制外接构件的轴向窜动。设计过程中首先要确定内孔的公称尺寸与配合公差，通常内孔直径比适配安装轴的公称直径大0.02-0.05mm，

　　保证未锁紧状态下夹座可以顺畅在轴上滑动调整位置，开口槽的宽度一般取基体壁厚的0.8-1.2倍，槽的两端做了小圆角过渡，避免锁紧形变时槽口端部出现应力开裂，两个紧定螺钉的安装位置分别靠近开口槽的上下端面，螺钉孔采用螺纹通孔设计，拧紧时的压紧力可以均匀作用在开口两侧，不会出现单侧受力导致夹座偏斜、抱紧力不均的问题。夹座的上端开设了对称的轴向缺口，这个缺口是用来卡接外接构件的连接柄，比如传感器安装支架、行程开关拨杆、小型挡料件的连接端都可以直接嵌入这个缺口，拧紧抱紧轴的同时，缺口侧壁就可以同步卡紧外接构件，不需要额外做螺钉固定外接件，减少了零件数量，也压缩了安装空间。从安装边界来看，这类夹座的外径通常为适配轴径的1.8-2.2倍，

　　整体高度不超过轴径的1.5倍，属于紧凑型连接零件，安装时不需要在轴上加工任何定位结构，只需要保证轴的表面粗糙度在Ra3.2以内，就可以获得足够的抱紧摩擦力，传递的扭矩范围可以覆盖大部分小型非标设备的轻载传动需求，比如输送线的挡停块安装、检测工位的传感器支架固定、小型执行件的位置调整都可以用这类结构实现。实际选型应用时需要注意，两个紧定螺钉要采用交替拧紧的方式，每次拧紧的圈数不超过1/4圈，逐步加压让开口均匀收缩，避免单次拧紧单侧螺钉导致夹座内孔变成椭圆，降低有效抱紧接触面积，长期运行出现松动；如果应用在有振动的工位，可以在螺钉螺纹处涂覆少量螺纹锁固胶，进一步提升防松性能。这类结构相比传统的轴套顶丝固定，

　　抱紧接触面积是顶丝固定的数十倍，不会在轴表面顶出凹坑，后期调整拆卸时也不会出现轴和夹座咬死的问题，维护调整的效率更高，在小负载轴系连接场景中的适用性非常广。建模过程中需要重点关注开口槽的形变余量设计，不能为了追求更大的抱紧力把槽宽设计得过小，否则拧紧时基体的形变超过材料屈服极限，会出现塑性变形，拆下后夹座无法恢复初始内孔尺寸，重复使用的精度会大幅下降；同时紧定螺钉的沉孔深度要控制合理，保证螺钉拧紧后端面不高出夹座外圆表面，避免和周边构件产生运动干涉。夹座的下端面做了窄环形的卸荷槽，这个槽的作用是让夹座抱紧轴时，下端的形变不会因为端面和安装基面贴合而受限制，保证整个内孔长度方向的抱紧力均匀分布，不会出现上端抱紧、下端虚接的情况，提升连接的可靠性。
